Рама — HITACHI ZX50U-5A

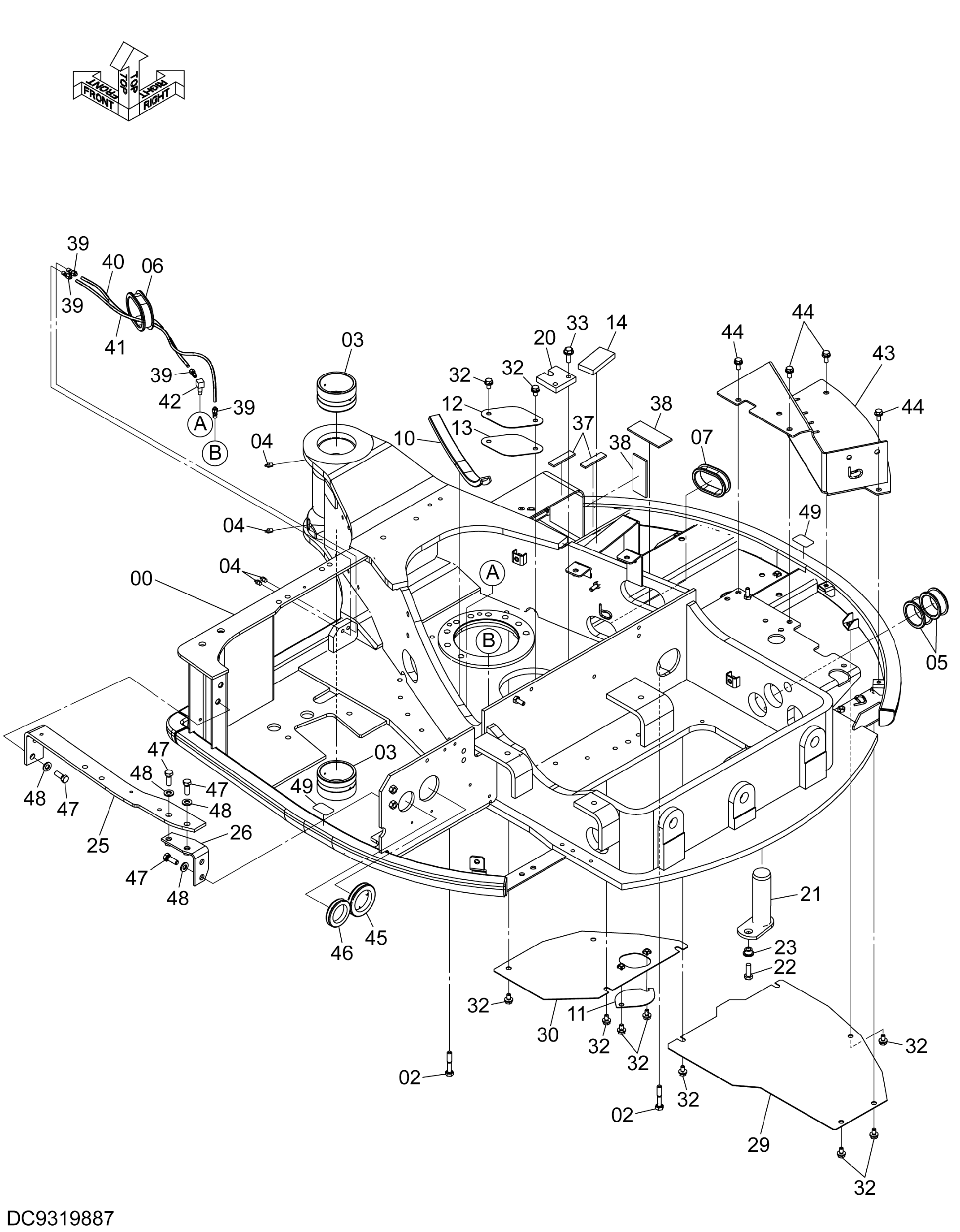

Заводская схема «Рама» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013373 | Рама основной | 1 |
| 02 | J921265 | Болт | 27 |
| 03 | 4405597 | Втулка | 2 |
| 04 | J75481 | Пресс-маслёнка | 4 |
| 05 | 4259340 | Резиновая втулка | 2 |
| 06 | YD00002628 | Резиновая втулка | 1 |
| 07 | 4259765 | Резиновая втулка | 1 |
| 10 | 4725657 | Резиновая втулка | 1 |
| 11 | 4640766 | Крышка | 1 |
| 12 | 4604209 | Крышка | 1 |
| 13 | 4161735 | Манжета | 1 |
| 14 | YD00001289 | Пластина резиновый | 1 |
| 20 | 4719416 | Ограничитель | 1 |
| 21 | 9762209 | Палец | 1 |
| 22 | J901235 | Болт | 1 |
| 23 | 4339354 | Втулка | 1 |
| 25 | 3119239 | Пластина | 1 |
| 26 | YD40000374 | Кронштейн | 1 |
| 29 | 3119238 | Крышка | 1 |
| 30 | 8121461 | Крышка | 1 |
| 32 | J271020 | Болт с шайбой | 13 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271235 | Болт с шайбой | 2 |
| 33A | J901235 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 37 | 4420297 | Резиновая прокладка | 2 |
| 38 | 4607362 | Резиновая подушка | 2 |
| 39 | YD00000226 | Штуцер трубка | 4 |
| 40 | YD00000241 | Трубка нейлоновый | 1 |
| 41 | YD00000247 | Трубка нейлоновый | 1 |
| 42 | 4606713 | Угловой штуцер | 1 |
| 43 | YD40000197 | Кронштейн | 1 |
| 44 | J271025 | Болт с шайбой | 4 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | YD00003741 | Резиновая втулка | 1 |
| 46 | YD00004491 | Резиновая втулка | 1 |
| 47 | J921235 | Болт | 6 |
| 48 | J222012 | Шайба | 6 |
| 49 | 4666357 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
