Гидроцилиндр ковша (с крышка) — HITACHI ZX50U-5A

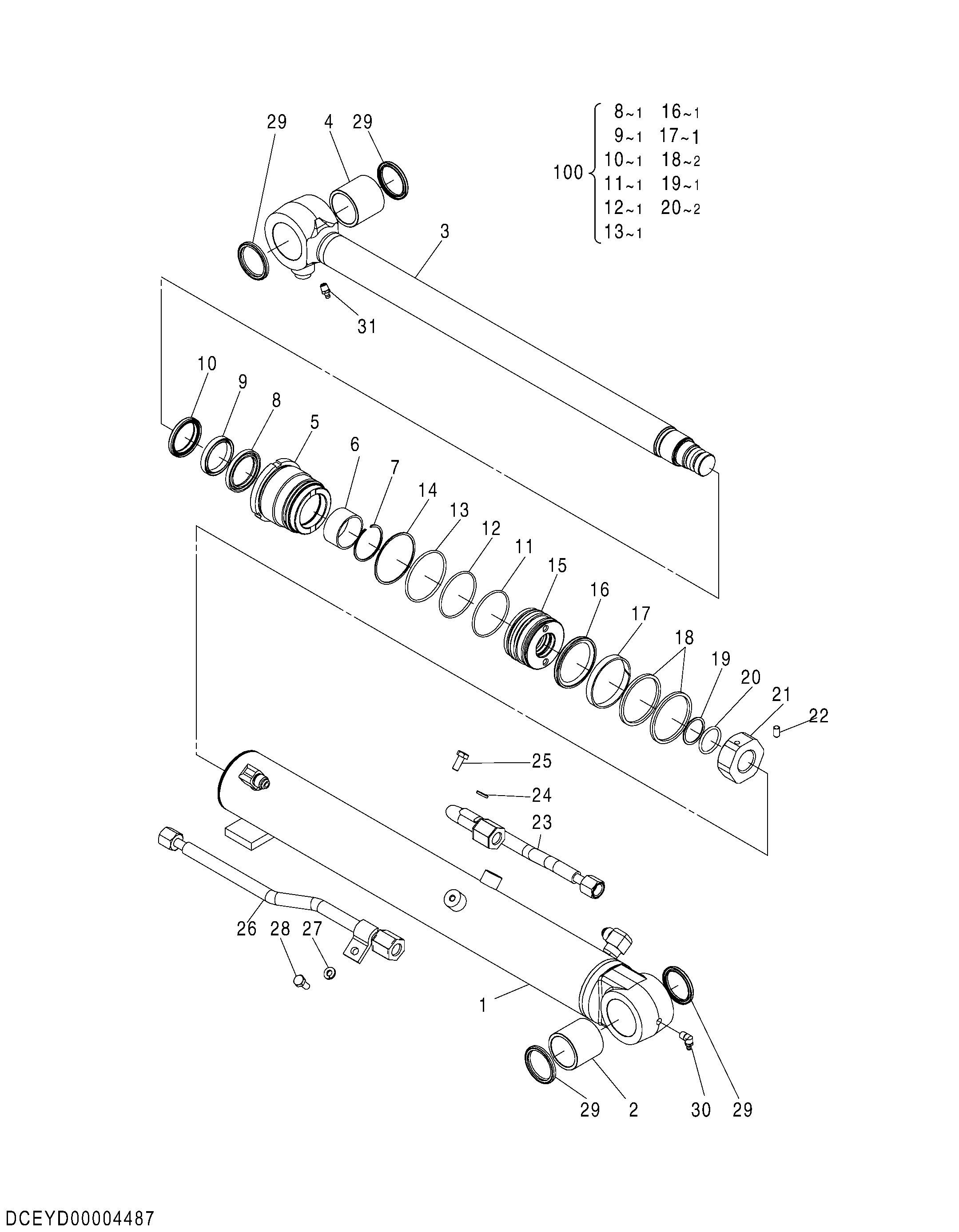

Заводская схема «Гидроцилиндр ковша (с крышка)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00004487 | Гидроцилиндр ковша | 1 | |
| 1 | XB00004013 | Труба гидроцилиндра | 1 |
| 2 | 4332744 | Втулка | 1 |
| 3 | XB00004014 | Шток поршня | 1 |
| 4 | 4332744 | Втулка | 1 |
| 5 | XB00000615 | Головка гидроцилиндра | 1 |
| 6 | XB00000616 | Втулка | 1 |
| 7 | XB00000617 | Стопорное кольцо | 1 |
| 8 | XB00000618 | Уплотнение буффер | 1 |
| 9 | XB00000619 | Манжета U | 1 |
| 10 | XB00000620 | Стеклоочиститель пыль | 1 |
| 11 | A811070 | Уплотнительное кольцо | 1 |
| 12 | XB00000622 | Опорное кольцо | 1 |
| 13 | A811075 | Уплотнительное кольцо | 1 |
| 14 | XB00000624 | Шайба | 1 |
| 15 | XB00000625 | Поршень | 1 |
| 16 | XB00000626 | Уплотнение поршень | 1 |
| 17 | XB00000627 | Износостойкое кольцо | 1 |
| 18 | XB00000628 | Кольцо пыль | 2 |
| 19 | A811035 | Уплотнительное кольцо | 1 |
| 20 | XB00000630 | Опорное кольцо | 2 |
| 21 | XB00000631 | Гайка поршень | 1 |
| 22 | XB00000632 | Установочный винт | 1 |
| 23 | XB00000633 | Трубка | 1 |
| 24 | YD00000923 | Шайба | 1 |
| 25 | J900820 | Болт | 1 |
| 26 | XB00000634 | Трубка | 1 |
| 27 | YD00000923 | Шайба | 1 |
| 28 | J900820 | Болт | 1 |
| 29 | XB00000608 | Пылезащитное уплотнение | 4 |
| 30 | XB00000635 | Пресс-маслёнка | 1 |
| 31 | J75481 | Пресс-маслёнка | 1 |
| 100 | YD00000073 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
