Поворотная колонна — HITACHI ZX50U-5A

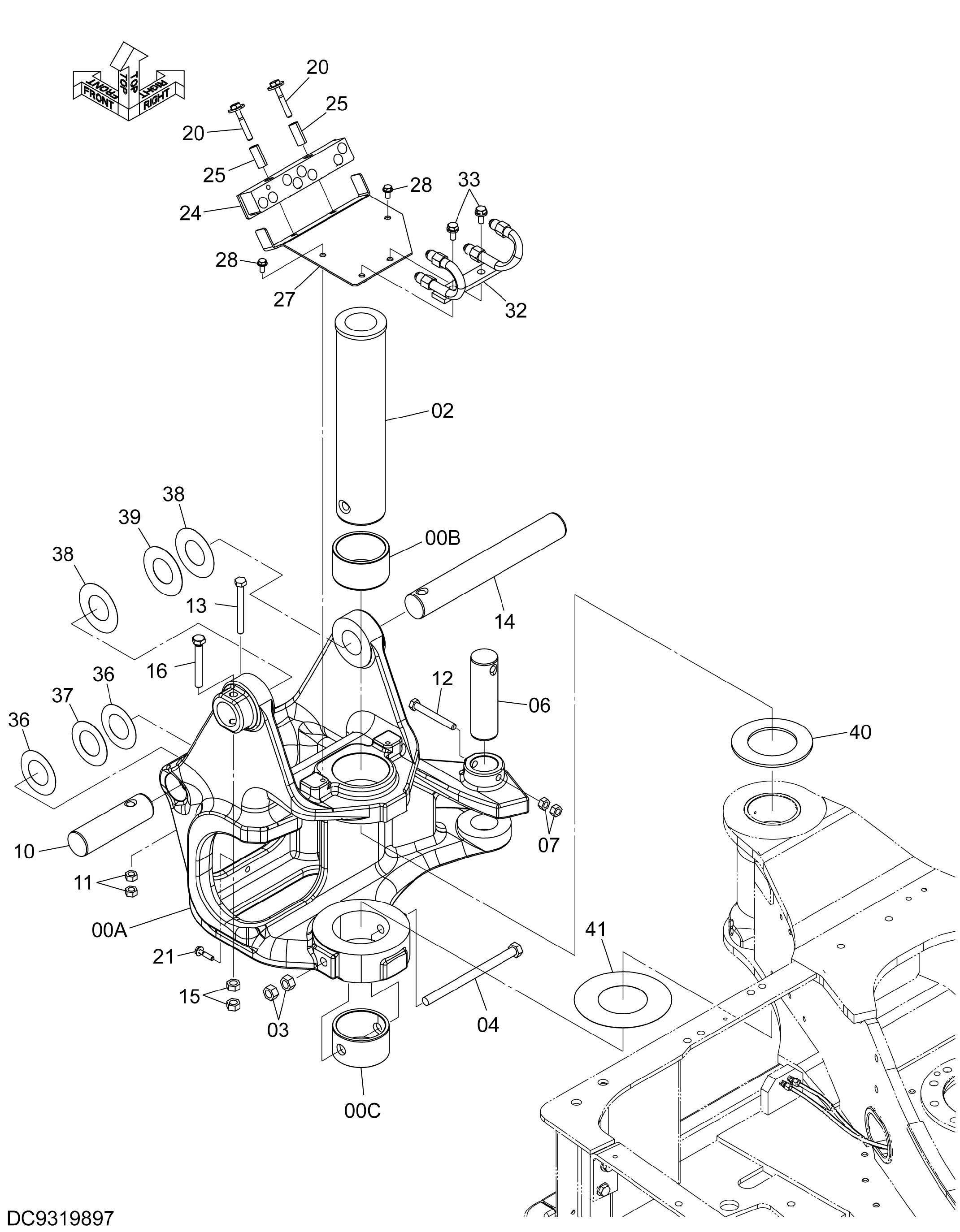

Заводская схема «Поворотная колонна» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114633 | Свингпост | 1 |
| 00A | 0005967 | Свингпост | 1 |
| 00B | 4617094 | Втулка | 1 |
| 00C | 4617095 | Втулка | 1 |
| 02 | 4617092 | Палец | 1 |
| 03 | J950016 | Гайка | 2 |
| 04 | J901618 | Болт | 1 |
| 06 | YD00000401 | Палец | 1 |
| 07 | J950012 | Гайка | 2 |
| 10 | 3119344 | Палец | 1 |
| 11 | J950012 | Гайка | 2 |
| 12 | J901200 | Болт | 1 |
| 13 | J901202 | Болт | 1 |
| 14 | YD00000400 | Палец | 1 |
| 15 | J950014 | Гайка | 2 |
| 16 | J901400 | Болт | 1 |
| 20 | J281065 | Болт с шайбой | 2 |
| 20A | J901065 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | J260835 | Болт с шайбой | 1 |
| 21A | J900835 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 24 | 4719523 | Резиновая прокладка | 1 |
| 25 | 4719524 | Втулка | 2 |
| 27 | 8122488 | Крышка | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 32 | 8122604 | Трубка | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4355653 | Регулировочная шайба | 2 |
| 37 | 4355659 | Регулировочная шайба | 1 |
| 38 | 4353803 | Регулировочная шайба | 2 |
| 39 | 4355599 | Регулировочная шайба | 1 |
| 40 | 4349880 | Упорная пластина | 1 |
| 41 | YD00000797 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
