Пилотные гидролинии (2)(навесное оборудование педаль)(без поток производительность селектор выключатель) — HITACHI ZX50U-5A

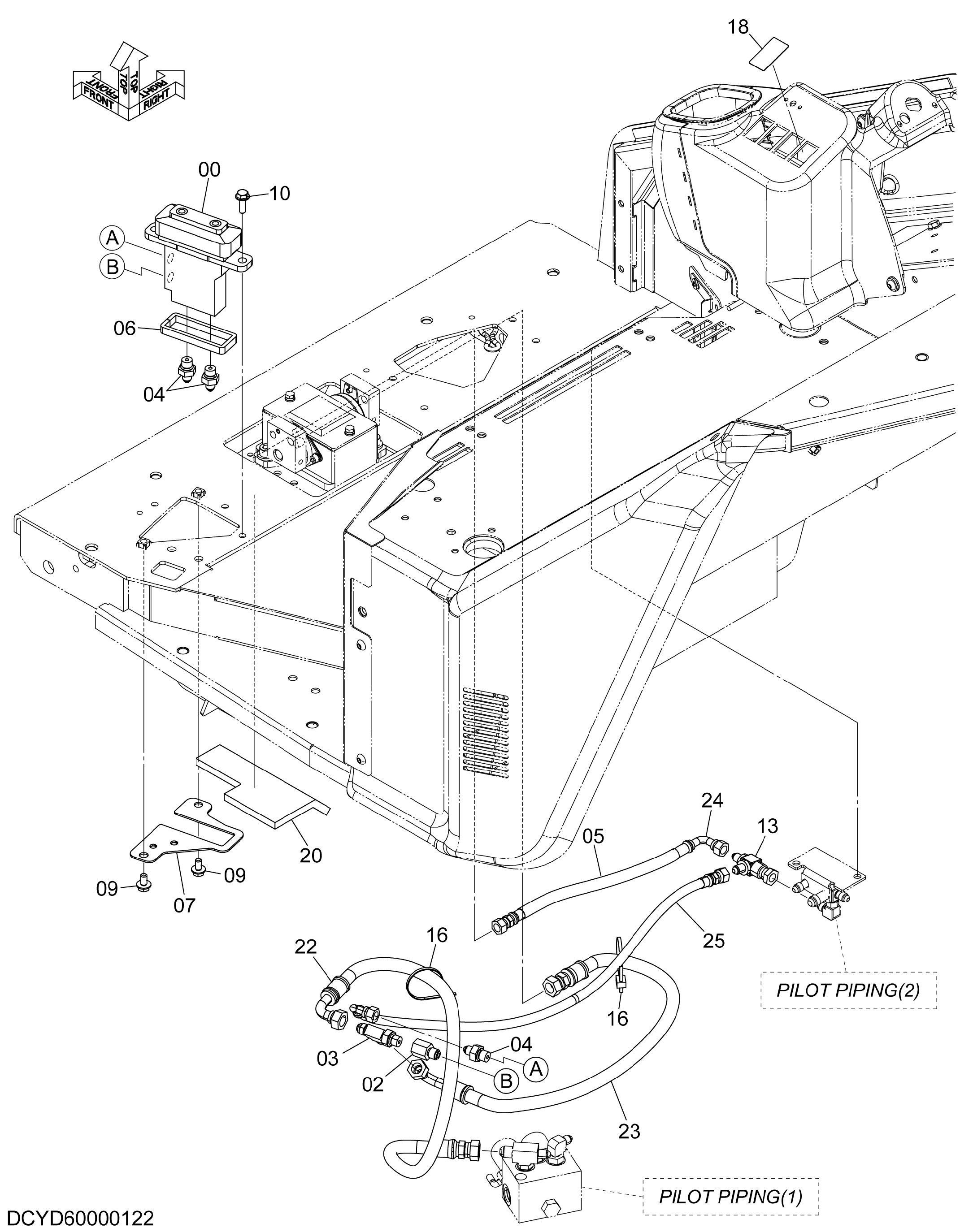

Заводская схема «Пилотные гидролинии (2)(навесное оборудование педаль)(без поток производительность селектор выключатель)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 4653765 | Фильтр | 1 |
| 03 | A852423 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4402004 | Защитный кожух | 1 |
| 06 | YD00000458 | Резиновое уплотнение | 1 |
| 07 | YD40001400 | Пластина | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 13 | 4667624 | Унион S | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 18 | YD00003202 | Уплотнение | 1 |
| 20 | YD00003114 | Изолятор | 1 |
| 22 | YD00004601 | Шланг | 1 |
| 23 | YD00004604 | Шланг | 1 |
| 24 | 4478170 | Пластиковый шланг | 1 |
| 25 | YD00004606 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
