Гидроцилиндр рукояти — HITACHI ZX50U-5A

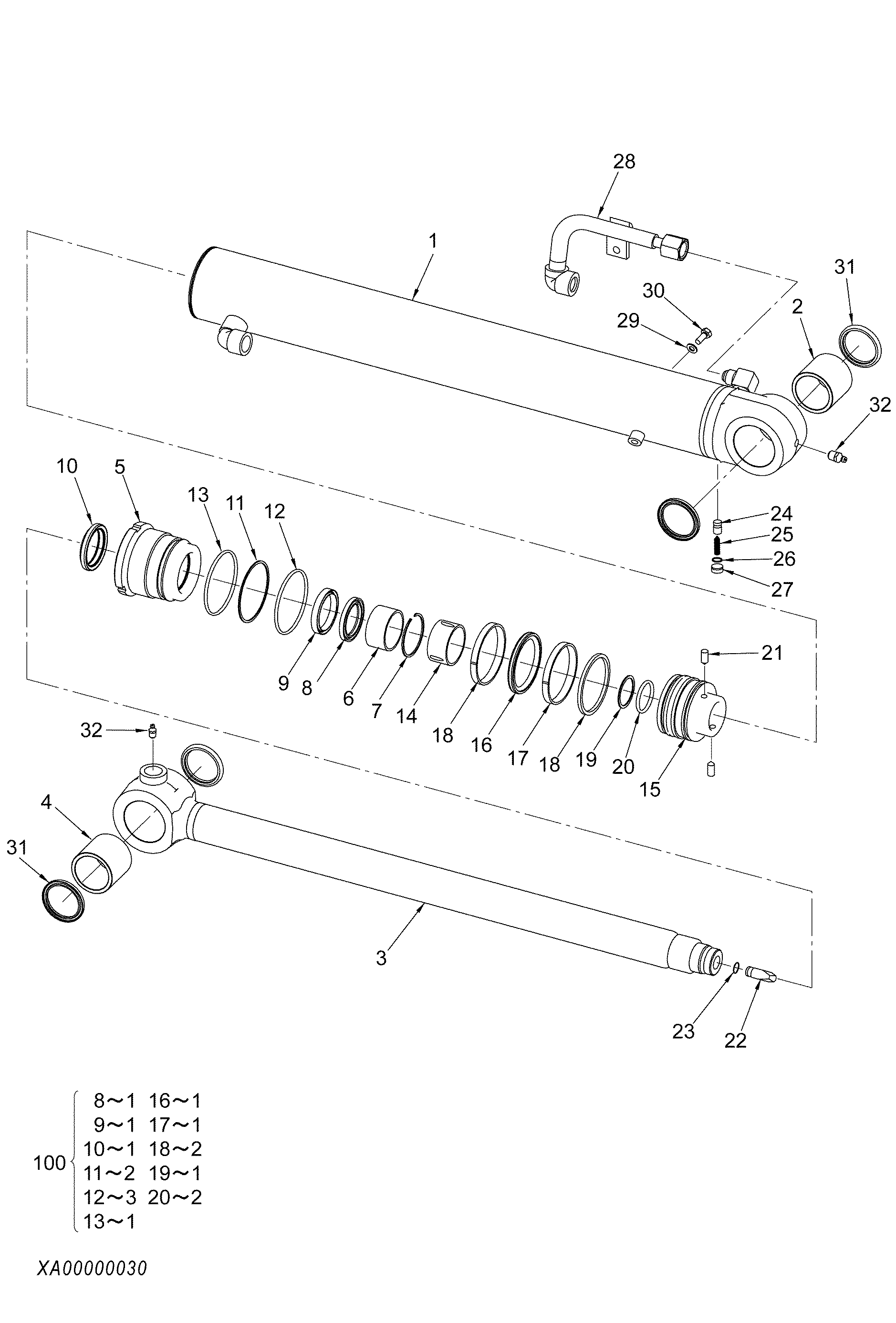

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4718112 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00000581 | Труба гидроцилиндра | 1 |
| 2 | 4332744 | Втулка | 1 |
| 3 | XB00000583 | Шток поршня | 1 |
| 4 | 4332744 | Втулка | 1 |
| 5 | XB00000584 | Головка гидроцилиндра | 1 |
| 6 | XB00000585 | Втулка | 1 |
| 7 | XB00000586 | Стопорное кольцо | 1 |
| 8 | XB00000587 | Уплотнение буффер | 1 |
| 9 | XB00000588 | Манжета U | 1 |
| 10 | XB00000589 | Стеклоочиститель пыль | 1 |
| 11 | A811075 | Уплотнительное кольцо | 2 |
| 12 | XB00000591 | Опорное кольцо | 3 |
| 13 | A811080 | Уплотнительное кольцо | 1 |
| 14 | XB00000593 | Кольцо амортизатор | 1 |
| 15 | XB00000594 | Поршень | 1 |
| 16 | XB00000595 | Уплотнение поршень | 1 |
| 17 | XB00000596 | Износостойкое кольцо | 1 |
| 18 | XB00000597 | Кольцо пыль | 2 |
| 19 | 955612 | Уплотнительное кольцо | 1 |
| 20 | XB00000599 | Опорное кольцо | 2 |
| 21 | XB00000600 | Установочный винт | 2 |
| 22 | XB00000601 | Плунжер | 1 |
| 23 | XB00000602 | Кольцо остановка | 1 |
| 24 | XB00000603 | Тарельчатый клапан | 1 |
| 25 | XB00000604 | Пружина | 1 |
| 26 | 4506418 | Уплотнительное кольцо | 1 |
| 27 | XB00000606 | Пробка | 1 |
| 28 | XB00000607 | Трубка | 1 |
| 29 | XB00000356 | Шайба | 1 |
| 30 | XB00000357 | Болт | 1 |
| 31 | XB00000608 | Пылезащитное уплотнение | 4 |
| 32 | XB00000360 | Пресс-маслёнка | 2 |
| 100 | YD00000072 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
