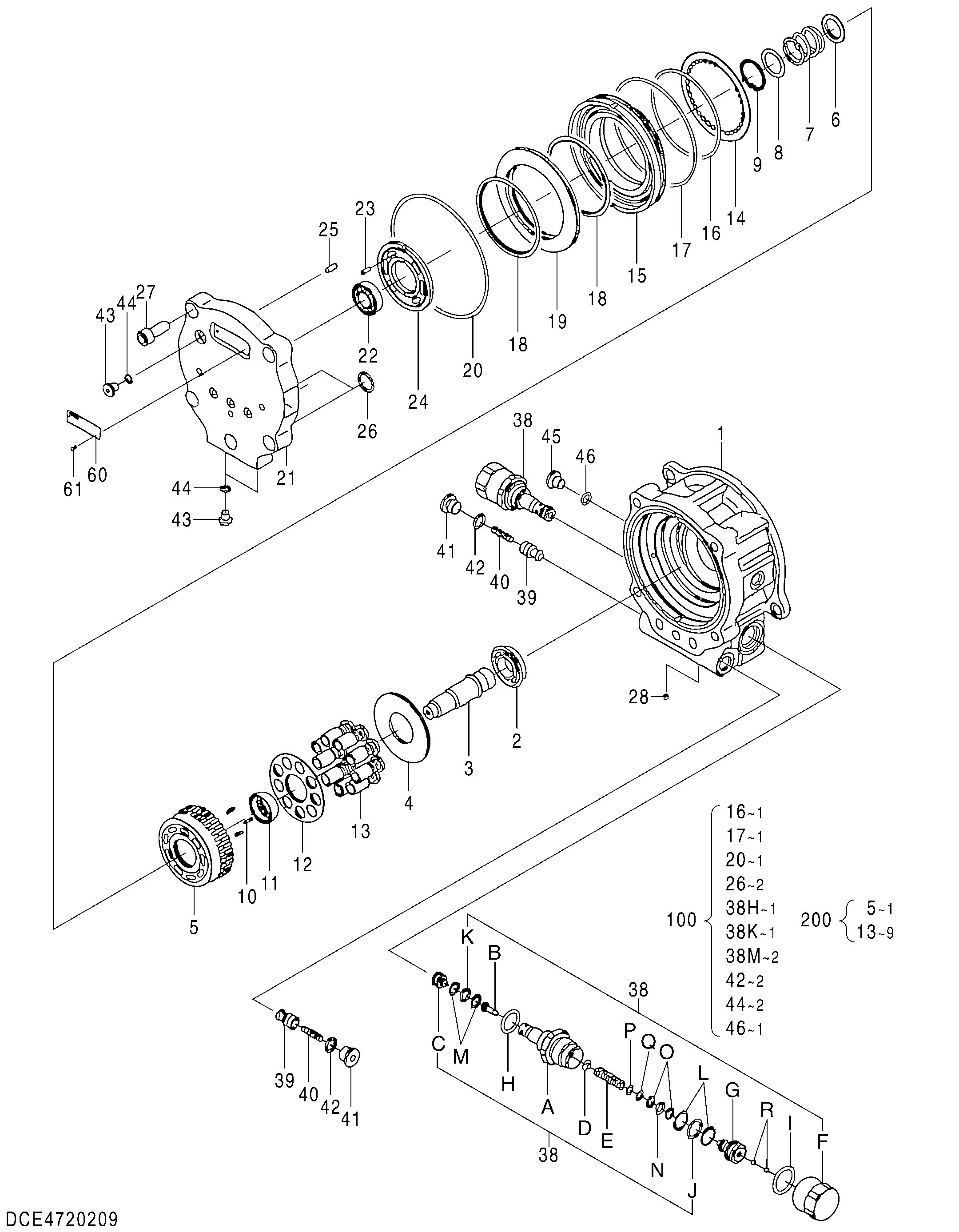

Гидромотор (поворот) — HITACHI ZX50U-5A
Заводская схема «Гидромотор (поворот)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4720209 | Гидромотор | 1 | |
| 1 | XB00004344 | Корпус | 1 |
| 2 | 0732005 | Шариковый подшипник | 1 |
| 3 | 0732002 | Вал | 1 |
| 4 | 0396807 | Упорная пластина | 1 |
| 6 | 0397905 | Втулка | 1 |
| 7 | 0434006 | Пружина | 1 |
| 8 | 0434007 | Шайба | 1 |
| 9 | 4144244 | Стопорное кольцо | 1 |
| 10 | 0434005 | Палец | 3 |
| 11 | 0946302 | Держатель | 1 |
| 12 | 0732004 | Пластина | 1 |
| 14 | 0733403 | Диск | 1 |
| 15 | 0733404 | Поршень | 1 |
| 16 | A811110 | Уплотнительное кольцо | 1 |
| 17 | A811135 | Уплотнительное кольцо | 1 |
| 18 | 0733405 | Седло пружины | 2 |
| 19 | 0733406 | Пружина диск | 1 |
| 20 | 0158830 | Уплотнительное кольцо | 1 |
| 21 | 0748702 | Крышка | 1 |
| 22 | 0397915 | Шариковый подшипник | 1 |
| 23 | 0396703 | Палец | 1 |
| 24 | 0732003 | Пластина клапан | 1 |
| 25 | 0311313 | Палец | 2 |
| 26 | 985099 | Уплотнительное кольцо | 2 |
| 27 | XB00004411 | Болт с внутренним шестигранником | 5 |
| 28 | 0397916 | Дроссель | 1 |
| 38 | YD00005433 | Предохранительный клапан | 2 |
| 38H | 4506424 | Уплотнительное кольцо | 1 |
| 38K | 4506412 | Уплотнительное кольцо | 1 |
| 38M | 4027963 | Опорное кольцо | 2 |
| 39 | 0647003 | Обратный клапан | 2 |
| 40 | 0647004 | Пружина | 2 |
| 41 | 0311336 | Пробка | 2 |
| 42 | 4509180 | Уплотнительное кольцо | 2 |
| 43 | 0647006 | Пробка | 2 |
| 44 | 4506408 | Уплотнительное кольцо | 2 |
| 45 | 0436608 | Пробка | 1 |
| 46 | 957366 | Уплотнительное кольцо | 1 |
| 100 | YD00005434 | Комплект уплотнений | 1 |
| 200 | 4631798 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
