Кондиционер (1) — HITACHI ZX50U-5A

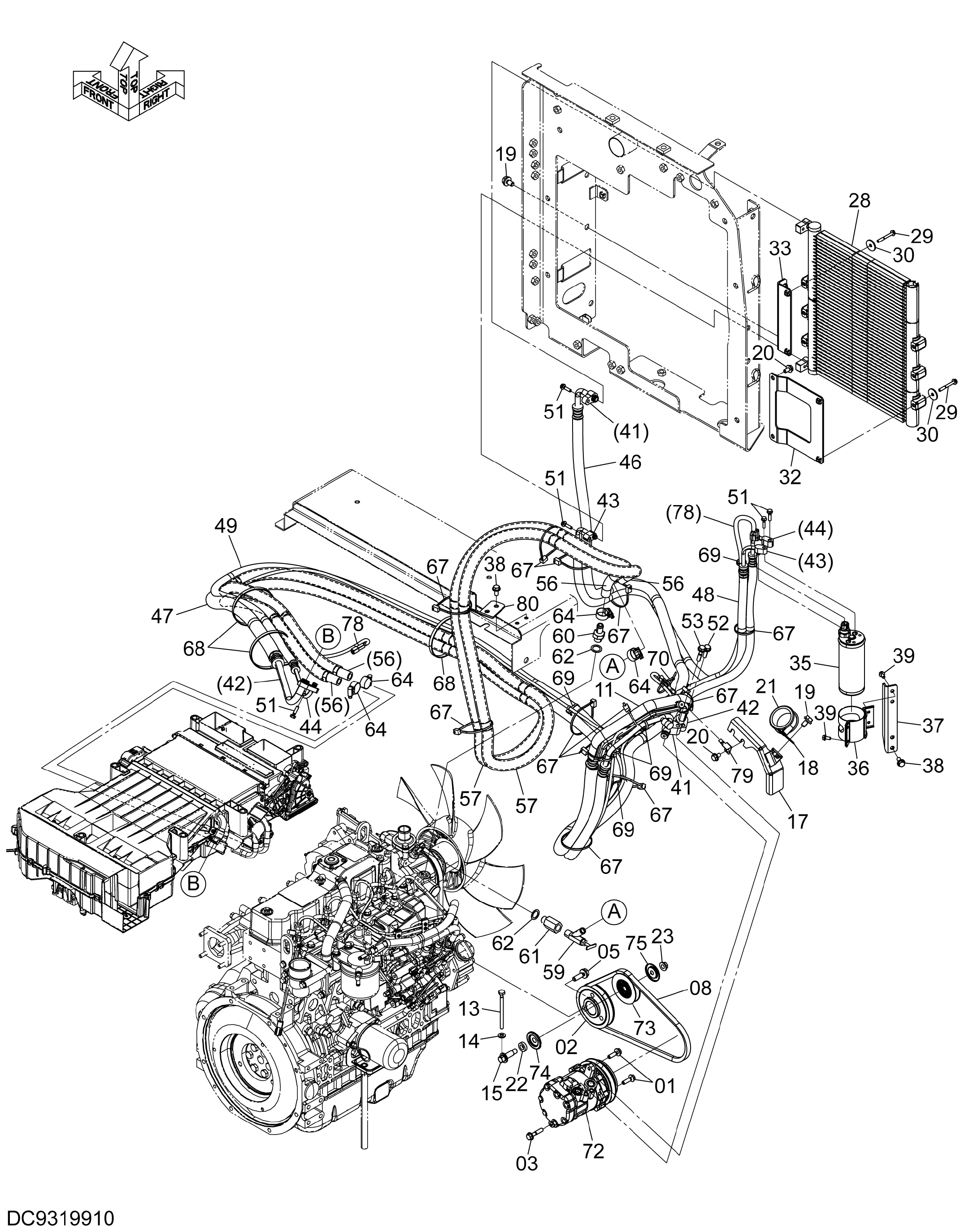

Заводская схема «Кондиционер (1)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260830 | Болт с шайбой | 2 |
| 01A | J900830 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 3107854 | Шкив | 1 |
| 03 | J260840 | Болт с шайбой | 1 |
| 03A | J900840 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | J271035 | Болт с шайбой | 3 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4720696 | Ремень V | 1 |
| 11 | 4663289 | Трубка | 1 |
| 13 | 4635845 | Болт регулировочный | 1 |
| 14 | J222008 | Шайба | 1 |
| 15 | 4720232 | Вал | 1 |
| 17 | YD40000208 | Крышка | 1 |
| 18 | 4190265 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 3 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J260816 | Болт с шайбой | 4 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4676420 | Резиновая втулка | 1 |
| 22 | 4681458 | Втулка | 1 |
| 23 | 4681459 | Гайка | 1 |
| 28 | YD00000484 | Конденсатор | 1 |
| 29 | J260650 | Болт с шайбой | 4 |
| 29A | J900650 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 30 | 4340301 | Шайба | 4 |
| 32 | YD40000239 | Кронштейн | 1 |
| 33 | 9773118 | Левый кронштейн | 1 |
| 35 | 4615806 | Осушитель | 1 |
| 36 | 4460399 | Кронштейн | 1 |
| 37 | YD40000191 | Кронштейн | 1 |
| 38 | J260820 | Болт с шайбой | 4 |
| 38A | J900820 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | J260614 | Болт с шайбой | 4 |
| 39A | J900614 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 41 | YD00000486 | Шланг радиатора | 1 |
| 42 | YD00000487 | Шланг радиатора | 1 |
| 43 | YD00000488 | Шланг радиатора | 1 |
| 44 | YD00000489 | Шланг радиатора | 1 |
| 46 | 4325962 | Трубка | 1 |
| 47 | YD00002629 | Трубка корругатед | 1 |
| 48 | 4365869 | Трубка | 1 |
| 49 | YD00002626 | Трубка корругатед | 1 |
| 51 | J260625 | Болт с шайбой | 5 |
| 51A | J900625 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
| 52 | J260830 | Болт с шайбой | 1 |
| 52A | J900830 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | J260840 | Болт с шайбой | 1 |
| 53A | J900840 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 56 | 4720398 | Водяной шланг | 2 |
| 57 | 4720399 | Трубка корругатед | 2 |
| 59 | 4508050 | Кран | 1 |
| 60 | YD00005171 | Адаптер | 1 |
| 61 | YD00005170 | Переходник S | 1 |
| 62 | YD00005172 | Прокладка | 2 |
| 64 | 4514699 | Хомут шланга | 4 |
| 67 | 4055312 | Ленточный зажим | 12 |
| 68 | 4323613 | Ленточный зажим | 3 |
| 69 | 4371049 | Ленточный зажим | 5 |
| 70 | 4326365 | Ленточный зажим | 1 |
| 72 | 4615804 | Компрессор | 1 |
| 73 | 8121386 | Шкив | 1 |
| 74 | 4712753 | Крышка пыль | 1 |
| 75 | 4712754 | Крышка пыль | 1 |
| 78 | YD00000124 | Жгут проводов | 1 |
| 79 | 4257159 | Кронштейн | 1 |
| 80 | YD40001375 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
