Основные гидролинии (1-1) — HITACHI ZX50U-5A

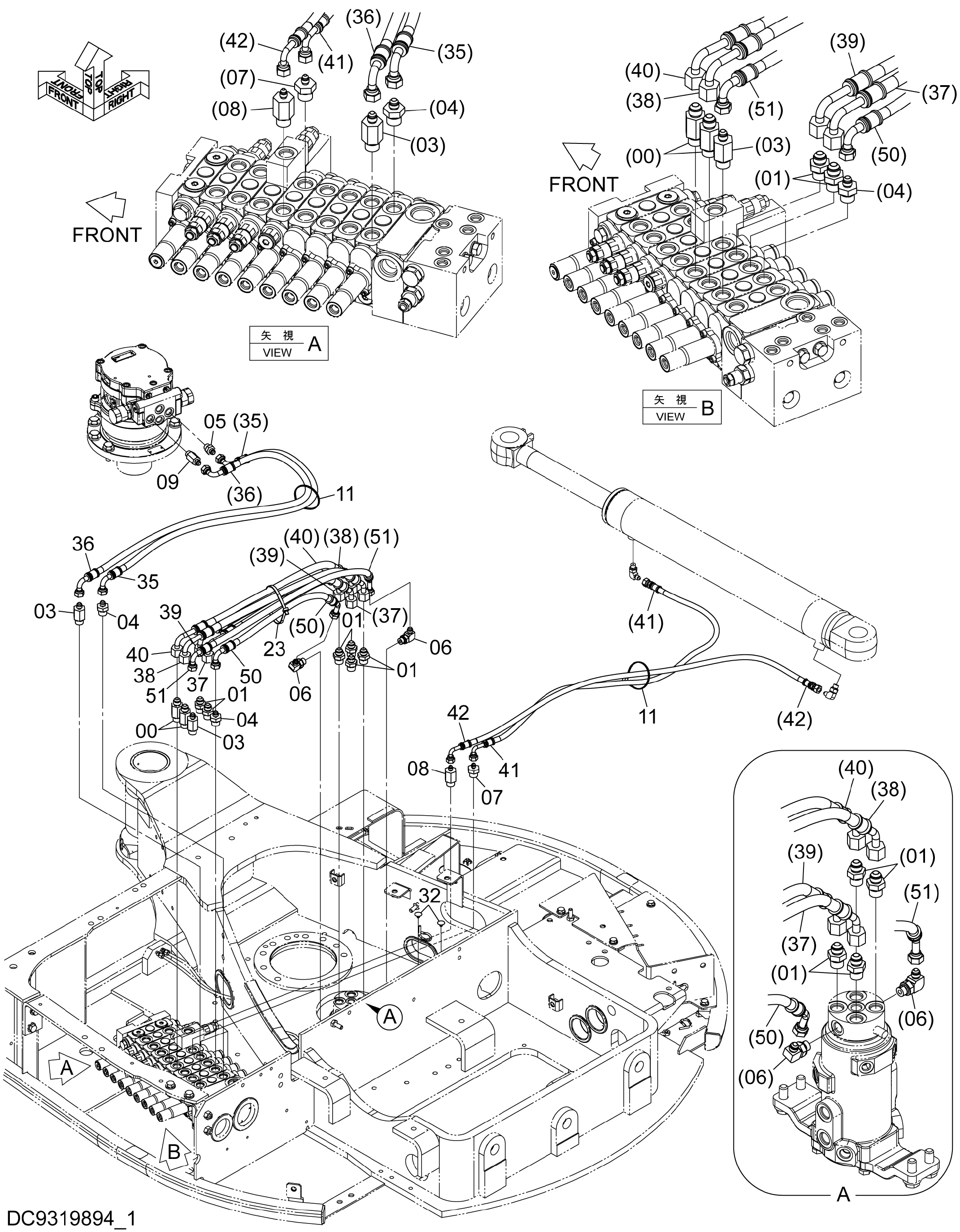

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638353 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4638063 | Адаптер | 6 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4276967 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852143 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4327296 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4331841 | Адаптер | 1 |
| 09 | 4276965 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 23 | 4323613 | Ленточный зажим | 1 |
| 32 | 4354771 | Пробка | 2 |
| 35 | YD00004284 | Шланг | 1 |
| 36 | YD00004285 | Шланг | 1 |
| 37 | YD00004286 | Шланг | 1 |
| 38 | YD00004287 | Шланг | 1 |
| 39 | 4702258 | Шланг | 1 |
| 40 | YD00004289 | Шланг | 1 |
| 41 | YD00004290 | Шланг | 1 |
| 42 | YD00004291 | Шланг | 1 |
| 50 | YD00004299 | Шланг | 1 |
| 51 | YD00004300 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
