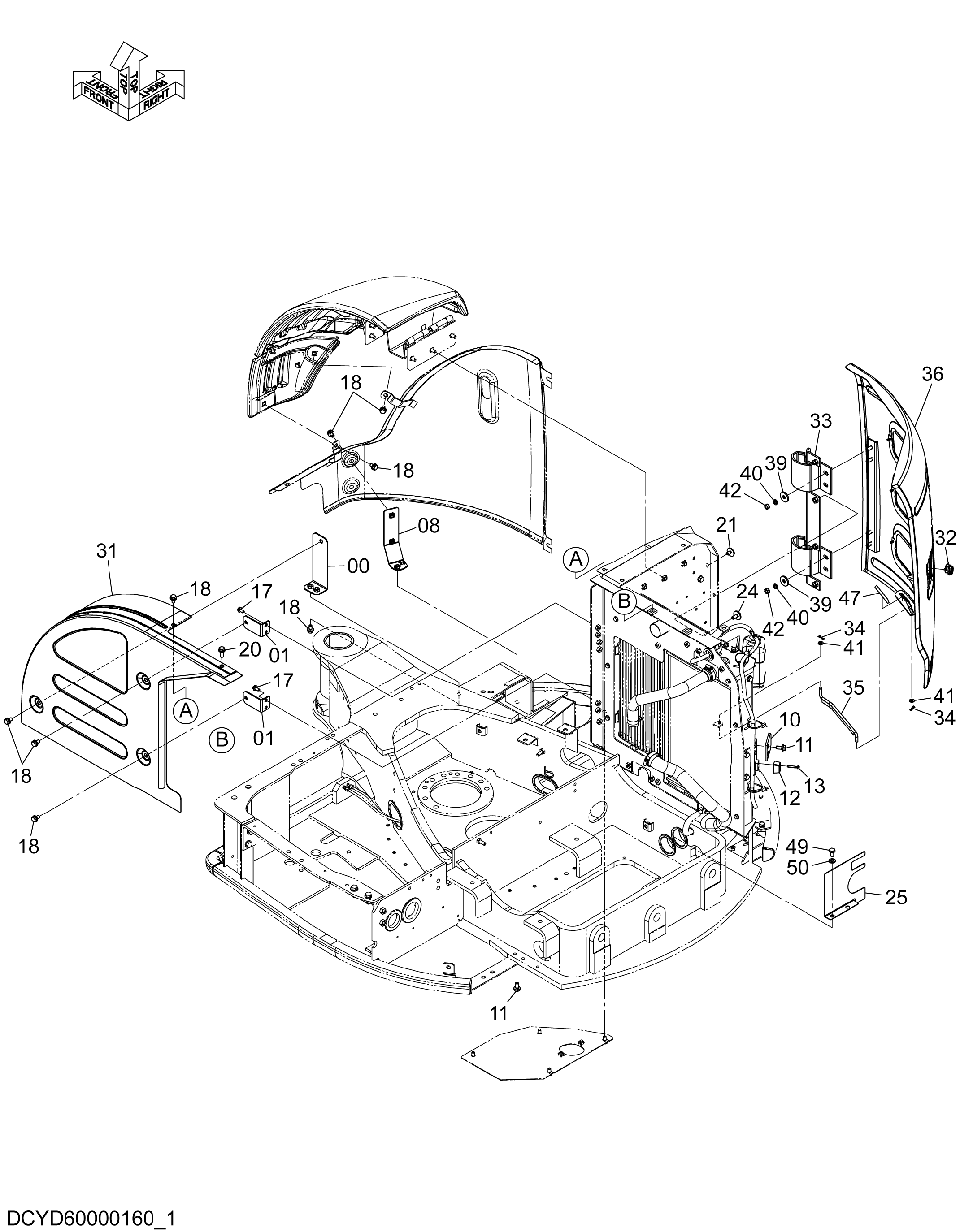

Облицовка (2-1) — HITACHI ZX50U-5A
Заводская схема «Облицовка (2-1)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000236 | Кронштейн | 1 |
| 01 | YD40000235 | Кронштейн | 2 |
| 08 | YD40001516 | Кронштейн | 1 |
| 10 | 4723164 | Ограничитель | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4652573 | Ограничитель | 1 |
| 13 | J260635 | Болт с шайбой | 2 |
| 13A | J900635 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 17 | J260820 | Болт с шайбой | 4 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J271020 | Болт с шайбой | 10 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 1 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 24 | J281025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | YD00000330 | Крышка | 1 |
| 31 | YD40000454 | Крышка | 1 |
| 32 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 33 | YD40000339 | Петля | 1 |
| 34 | 4022697 | Стопорный палец | 2 |
| 35 | YD40000343 | Ограничитель | 1 |
| 36 | YD40000338 | Крышка | 1 |
| 39 | 4303663 | Шайба | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | A590108 | Плоская шайба | 2 |
| 42 | J950010 | Гайка | 4 |
| 47 | YD00004407 | Лента | 1 |
| 49 | J901020 | Болт | 2 |
| 50 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
