Гидроцилиндр рукояти — HITACHI ZX50U-3F

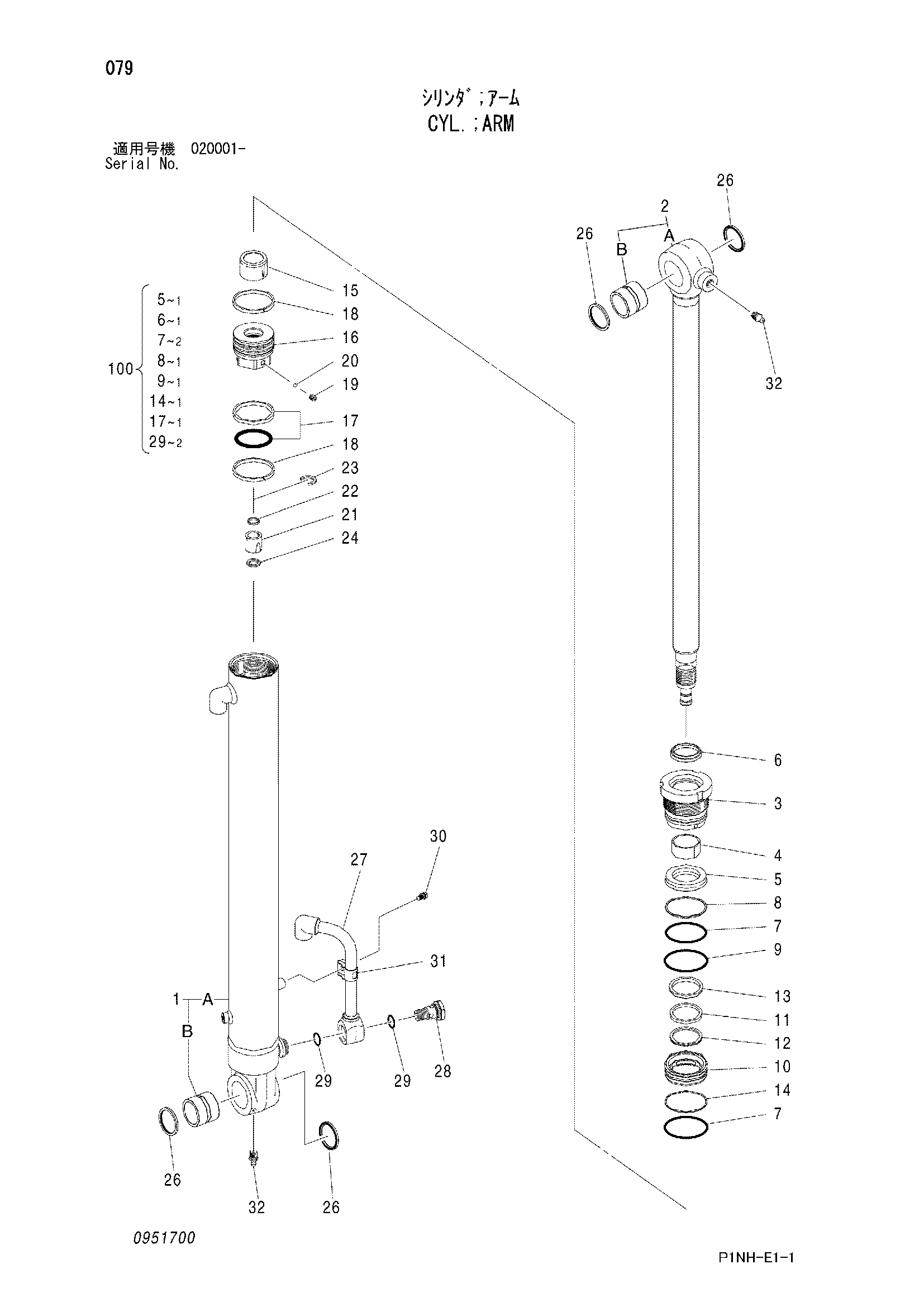

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX50U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632813 | Гидроцилиндр рукояти | 1 | |
| 1 | 0951701 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4332744 | Втулка | 1 |
| 2 | 0951702 | Шток поршня в сборе | 1 |
| 2B | 4332744 | Втулка | 1 |
| 3 | 0894403 | Головка гидроцилиндра | 1 |
| 4 | 0854104 | Втулка | 1 |
| 5 | 4135545 | U-образная манжета | 1 |
| 6 | 0487103 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 2 |
| 8 | 0894404 | Опорное кольцо | 1 |
| 9 | A810080 | Уплотнительное кольцо | 1 |
| 10 | 0894405 | Держатель | 1 |
| 11 | 0894406 | Уплотнение амортизатор | 1 |
| 12 | 0894407 | Проставка | 1 |
| 13 | 0894408 | Втулка | 1 |
| 14 | 0652702 | Опорное кольцо | 1 |
| 15 | 0894503 | Амортизирующий подшипник | 1 |
| 16 | 0894410 | Поршень | 1 |
| 17 | 0380915 | Уплотнительное кольцо | 1 |
| 18 | 0894504 | Направляющее кольцо | 2 |
| 19 | 0326308 | Установочный винт | 1 |
| 20 | 0370110 | Стальной шарик | 1 |
| 21 | 0444708 | Амортизирующий подшипник | 1 |
| 22 | 0714904 | Уплотнение амортизатор | 1 |
| 23 | 0396210 | Стопорное кольцо | 1 |
| 24 | 0396211 | Ограничитель | 2 |
| 26 | 0951003 | Пылезащитное уплотнение | 4 |
| 27 | 0894505 | Трубка | 1 |
| 28 | 4480022 | Пробка | 1 |
| 29 | 4509182 | Уплотнительное кольцо | 2 |
| 30 | 0826816 | Болт | 1 |
| 31 | 0826815 | Держатель | 1 |
| 32 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4634036 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
