Отвал рычаг (2) — HITACHI ZX50U-3F

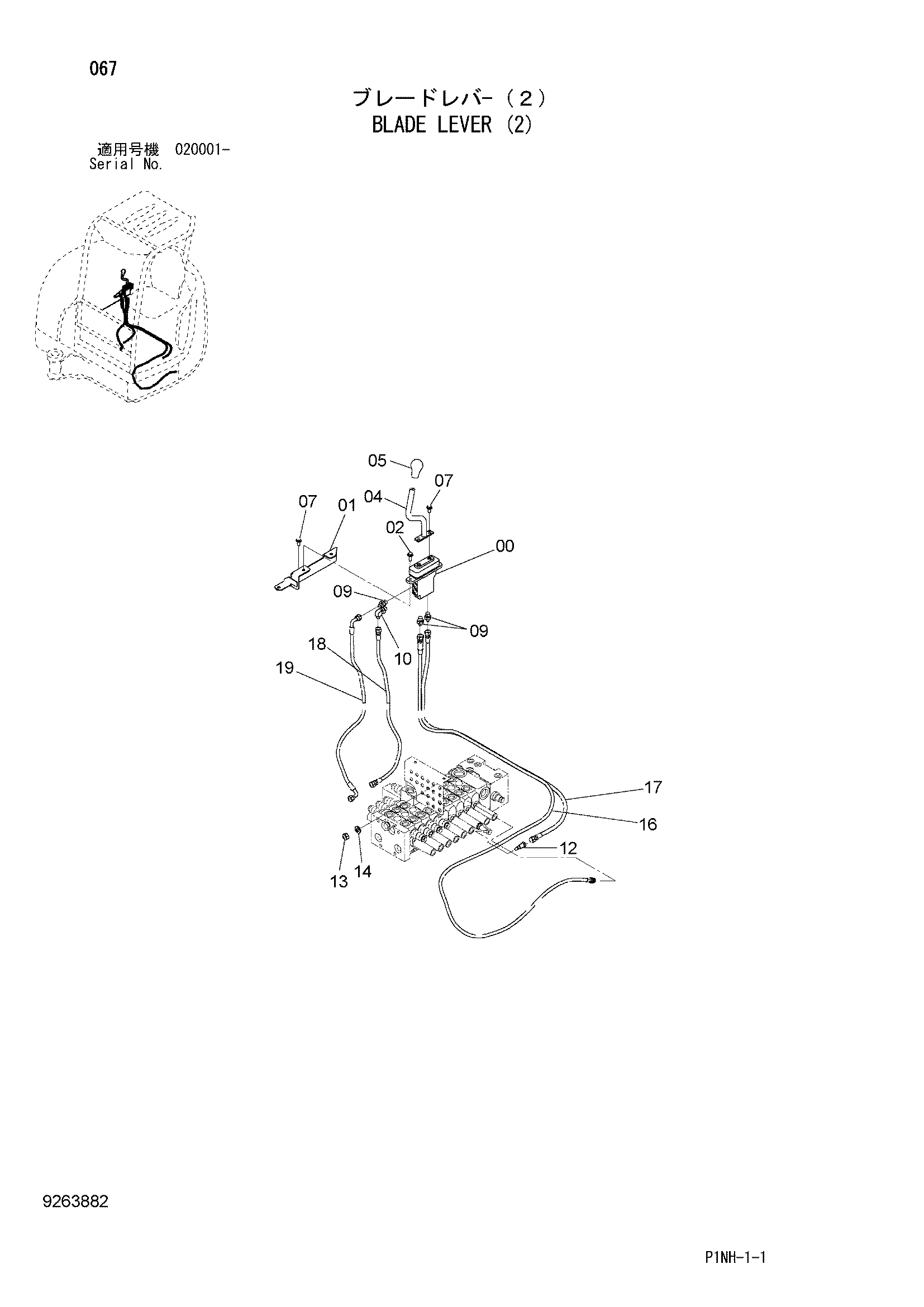

Заводская схема «Отвал рычаг (2)» для HITACHI ZX50U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | 8093731 | Кронштейн | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 8093730 | Рычаг | 1 |
| 05 | 4399121 | Рукоятка | 1 |
| 07 | J260820 | Болт с шайбой | 4 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4652861 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4653496 | Адаптер | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | A590112 | Плоская шайба | 1 |
| 16 | 4655478 | Шланг | 1 |
| 17 | 4655479 | Пластиковый шланг | 1 |
| 18 | 4655476 | Пластиковый шланг | 1 |
| 19 | 4655477 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
