Стартинг гидромотор — HITACHI ZX50U-3F

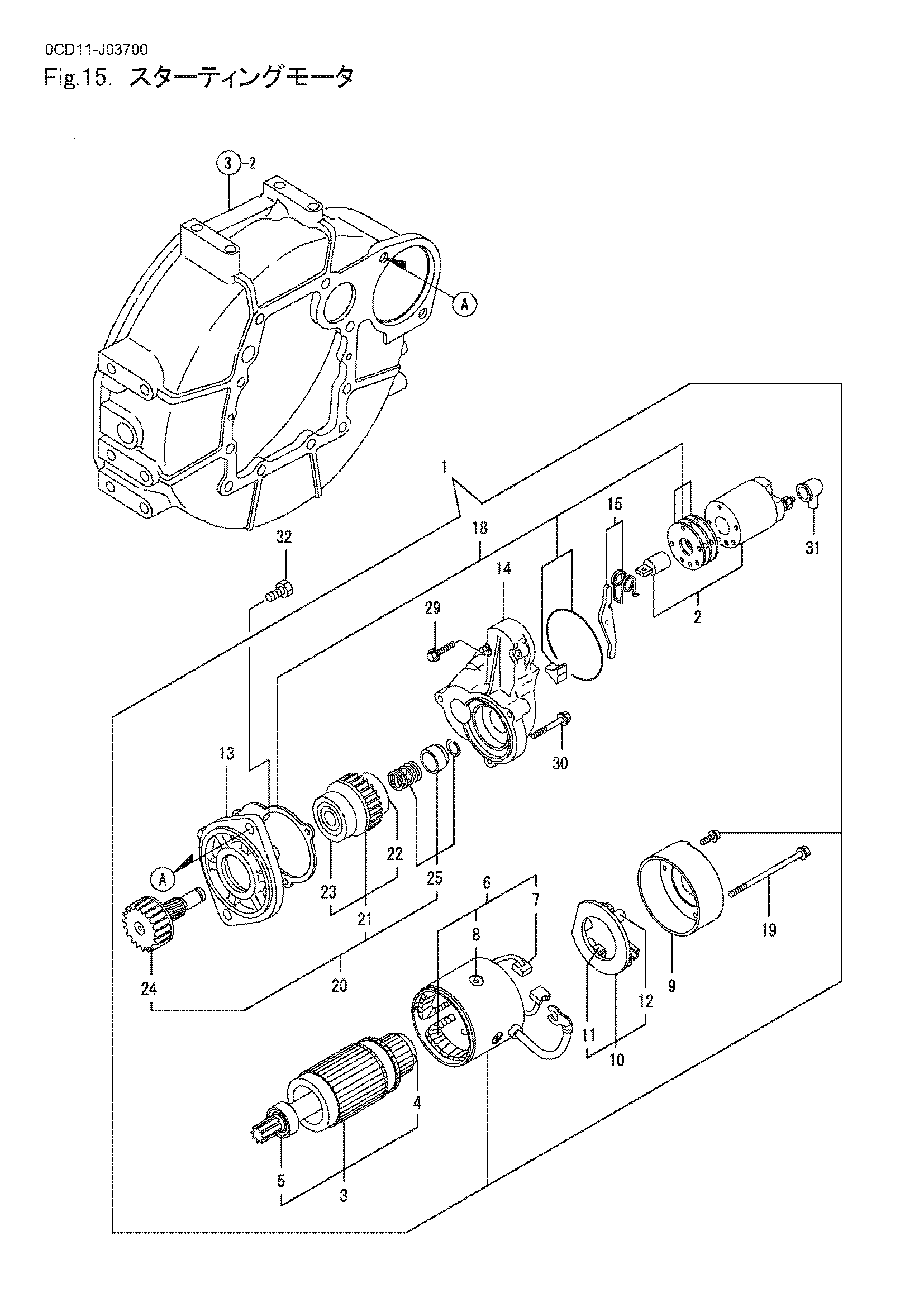

Заводская схема «Стартинг гидромотор» для HITACHI ZX50U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129136-77011 | Стартер | 1 |
| 2 | 129136-77310 | Вал, ведущая шестерня | 1 |
| 3 | 129900-77400 | Арматуре в сборе | 1 |
| 4 | X2130350900 | Шарик подшипник | 1 |
| 5 | X2114255110 | Шарик подшипник | 1 |
| 6 | 129900-77440 | Коил в сборе, фиелд | 1 |
| 7 | 129900-77450 | Щётка (+) | 2 |
| 8 | 171008-77450 | Винт, поле коре комплект | 4 |
| 9 | 129900-77460 | Крышка, задний | 1 |
| 10 | 129900-77480 | Держатель в сборе, брасх | 1 |
| 11 | 129900-77450 | Щётка (+) | 2 |
| 12 | 129400-77490 | Пружина, щётка | 4 |
| 13 | 171008-77510 | Корпус в сборе, шестерня | 1 |
| 14 | 129136-77520 | Центральный корпус | 1 |
| 15 | 171008-77540 | Рычаг комплект, схифт | 1 |
| 18 | 129400-77571 | Пыль крышка, (нон-асб. | 1 |
| 19 | 129900-77640 | Болт, тхроугхт | 2 |
| 20 | 171008-77650 | Ведущая шестерня в сборе | 1 |
| 21 | X2114555500 | Муфта в сборе | 1 |
| 22 | X2114955020 | Шарик подшипник | 1 |
| 23 | X2240410100 | Шарик подшипник | 1 |
| 24 | 171008-77660 | Вал, ведущая шестерня | 1 |
| 25 | 171008-77670 | Ограничитель комплект, ведущая шестерня | 1 |
| 29 | 26106-060322 | Болт M 6X 32 с покрытием | 2 |
| 30 | 26106-060402 | Болт M 6X 40 с покрытием | 3 |
| 31 | 171008-77750 | Крышка, M клемма | 1 |
| 32 | 26116-120252 | Болт M12X 25 с покрытием | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
