Дополнительный трубопроводы (стрела) — HITACHI ZX50U-3

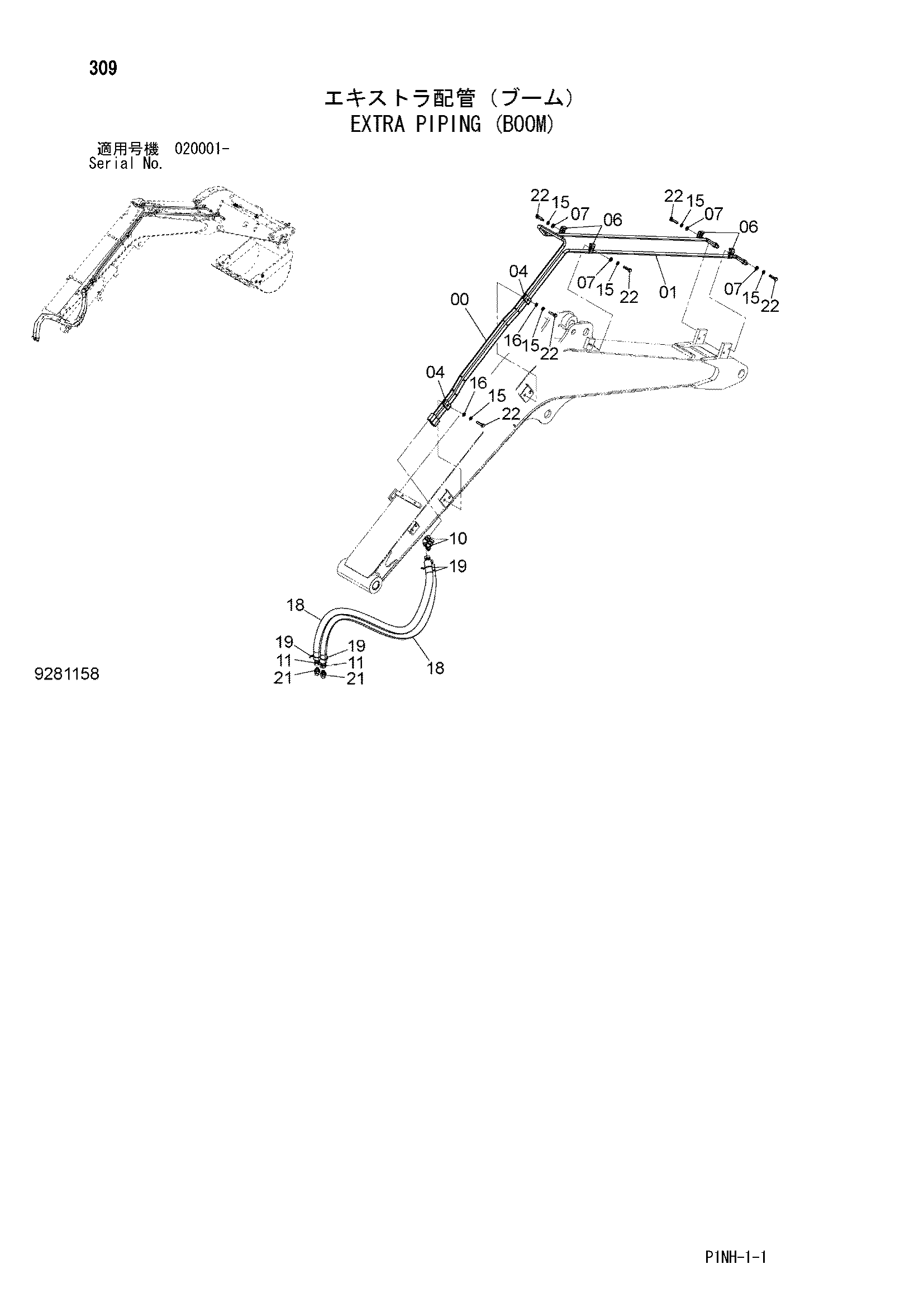

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115068 | Трубка | 1 |
| 01 | 8117439 | Трубка | 1 |
| 04 | 4189858 | Хомут трубки | 2 |
| 06 | 4190124 | Хомут трубки | 4 |
| 07 | J222010 | Шайба | 4 |
| 10 | A852244 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4702364 | Шланг | 2 |
| 15 | A590910 | Пружинная шайба | 6 |
| 16 | A590110 | Плоская шайба | 2 |
| 18 | 4629094 | Защита шланга | 2 |
| 19 | 4326365 | Ленточный зажим | 4 |
| 21 | A852144 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | J901045 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
