Электрооборудование (1-2)(ML) — HITACHI ZX50U-3

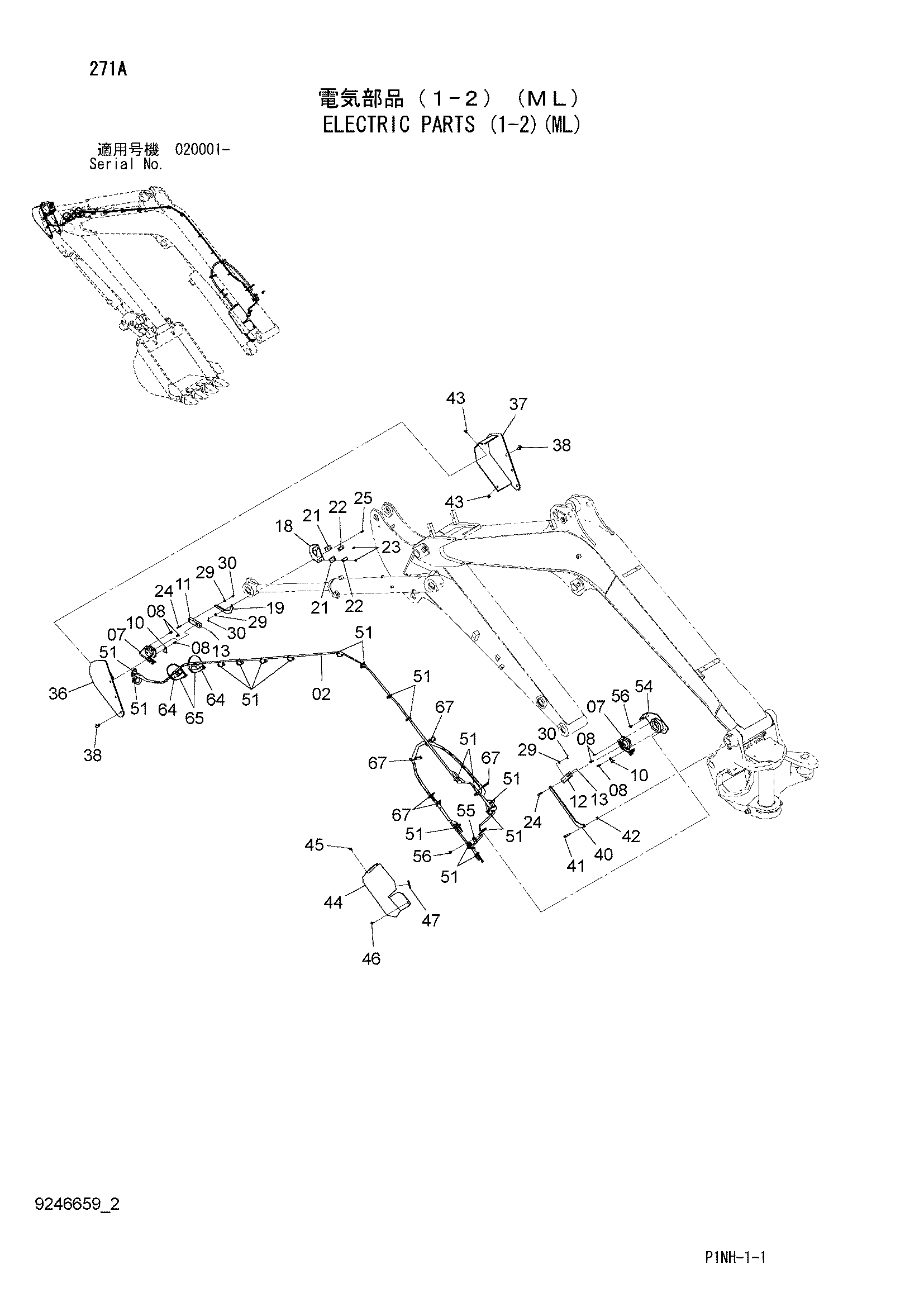

Заводская схема «Электрооборудование (1-2)(ML)» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	3105917	Жгут проводов	1
07	4483139	Датчик угла	2
08	J780816	Болт с внутренним шестигранником	6
10	4257159	Кронштейн	2
11	4402976	Рычаг	1
12	4629544	Рычаг	1
13	M040612	Установочный винт	2
18	3104839	Кронштейн	1
19	4621286	Тяга	1
21	4447268	Пластина	2
22	4447269	Пластина	2
23	J260616	Болт с шайбой	4
23A	J900616	Болт	1
23B	A590106	Плоская шайба	1
24	4619776	Палец	2
25	4619775	Палец	1
29	A590108	Плоская шайба	3
30	4603981	Шплинт	3
36	8098765	Левый кронштейн	1
37	8098766	Правый кронштейн	1
38	J271220	Болт с шайбой	6
38A	J901220	Болт	1
38B	J222012	Шайба	1
40	4615509	Тяга	1
41	J780840	Болт с внутренним шестигранником	1
42	M500807	Гайка	1
43	J260814	Болт с шайбой	2
43A	J900814	Болт	1
43B	A590108	Плоская шайба	1
44	2051985	Крышка	1
45	J260820	Болт с шайбой	1
45A	J900820	Болт	1
45B	A590108	Плоская шайба	1
46	J260816	Болт с шайбой	1
46A	J900816	Болт	1
46B	A590108	Плоская шайба	1
47	4485975	Резиновая прокладка	1
51	4055311	Ленточный зажим	17
54	8098786	Кронштейн	1
55	4190261	Зажим	1
56	J260816	Болт с шайбой	2
56A	J900816	Болт	1
56B	A590108	Плоская шайба	1
64	4447140	Резиновая прокладка	2
65	4323613	Ленточный зажим	2
67	4371049	Ленточный зажим	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
