PAT отвал трубопроводы (3)<40><50> — HITACHI ZX50U-3

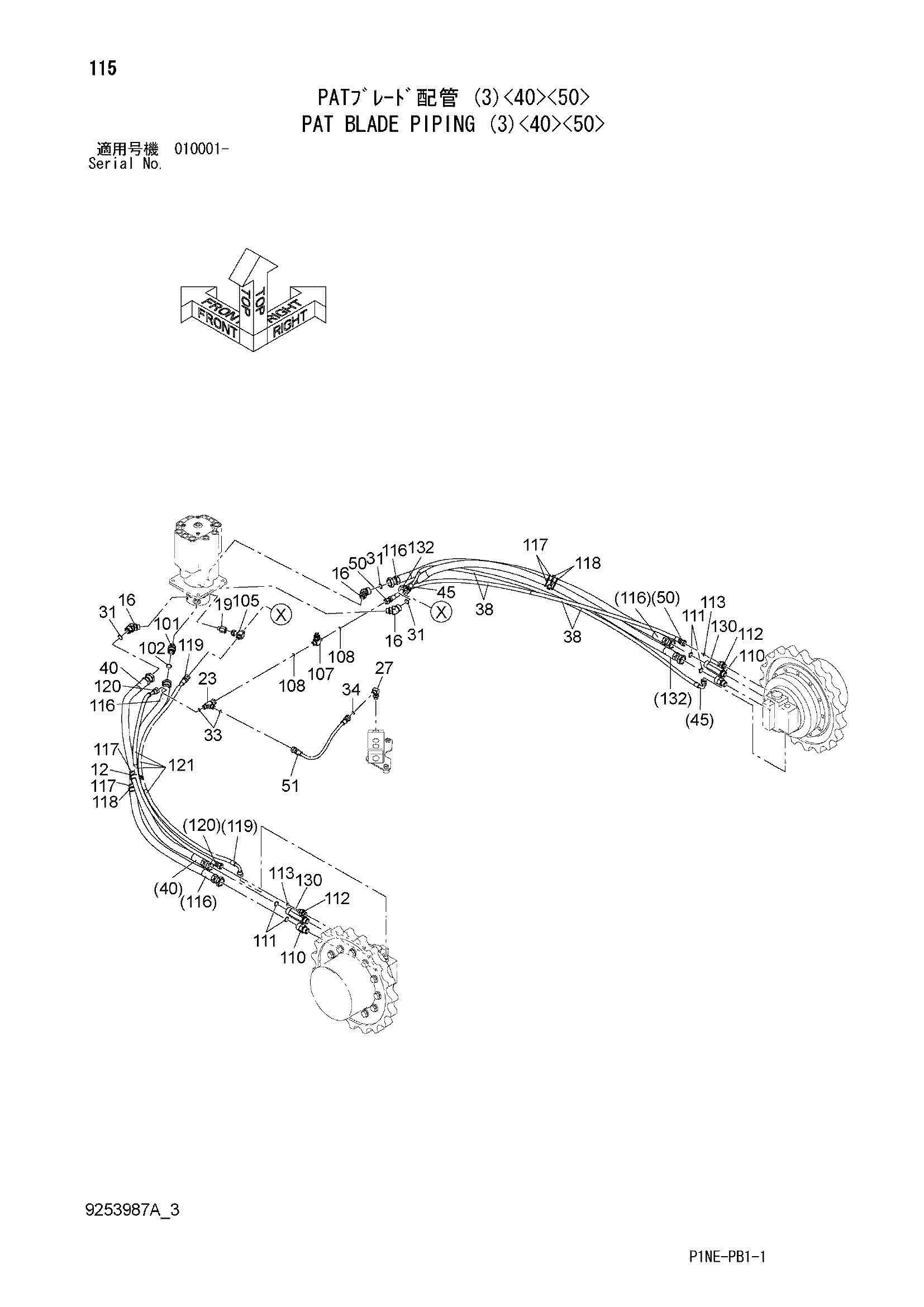

Заводская схема «PAT отвал трубопроводы (3)<40><50>» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4469142 | Ленточный зажим | 1 |
| 16 | 4640537 | Угловой штуцер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4435445 | Разъём | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4644103 | Унион S | 1 |
| 27 | 4637126 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4640533 | Уплотнительное кольцо | 3 |
| 33 | 4622073 | Уплотнительное кольцо | 2 |
| 34 | 4154235 | Уплотнительное кольцо | 1 |
| 38 | 4327293 | Защитный кожух | 4 |
| 40 | 3104832 | Шланг | 1 |
| 45 | 4707389 | Шланг | 1 |
| 50 | 4648022 | Шланг | 1 |
| 51 | 4648023 | Шланг | 1 |
| 101 | 4640544 | Адаптер | 1 |
| 101A | 4509180 | Уплотнительное кольцо | 1 |
| 102 | 4640533 | Уплотнительное кольцо | 1 |
| 105 | A852522 | Тройник | 1 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 107 | 4621136 | Тройник | 1 |
| 107A | 4622072 | Уплотнительное кольцо | 1 |
| 108 | 4622073 | Уплотнительное кольцо | 2 |
| 110 | 4640545 | Адаптер | 2 |
| 110A | 4506418 | Уплотнительное кольцо | 1 |
| 111 | 4640533 | Уплотнительное кольцо | 4 |
| 112 | 4621543 | Адаптер | 2 |
| 112A | 4622346 | Уплотнительное кольцо | 1 |
| 113 | 4622073 | Уплотнительное кольцо | 2 |
| 116 | 3104832 | Шланг | 2 |
| 117 | 4621902 | Амортизатор | 4 |
| 118 | 4055311 | Ленточный зажим | 3 |
| 119 | 4656820 | Шланг | 1 |
| 120 | 3103896 | Шланг | 1 |
| 121 | 4327293 | Защитный кожух | 4 |
| 130 | 4640546 | Адаптер | 2 |
| 132 | 3106032 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
