Основные гидролинии (2) — HITACHI ZX50U-3

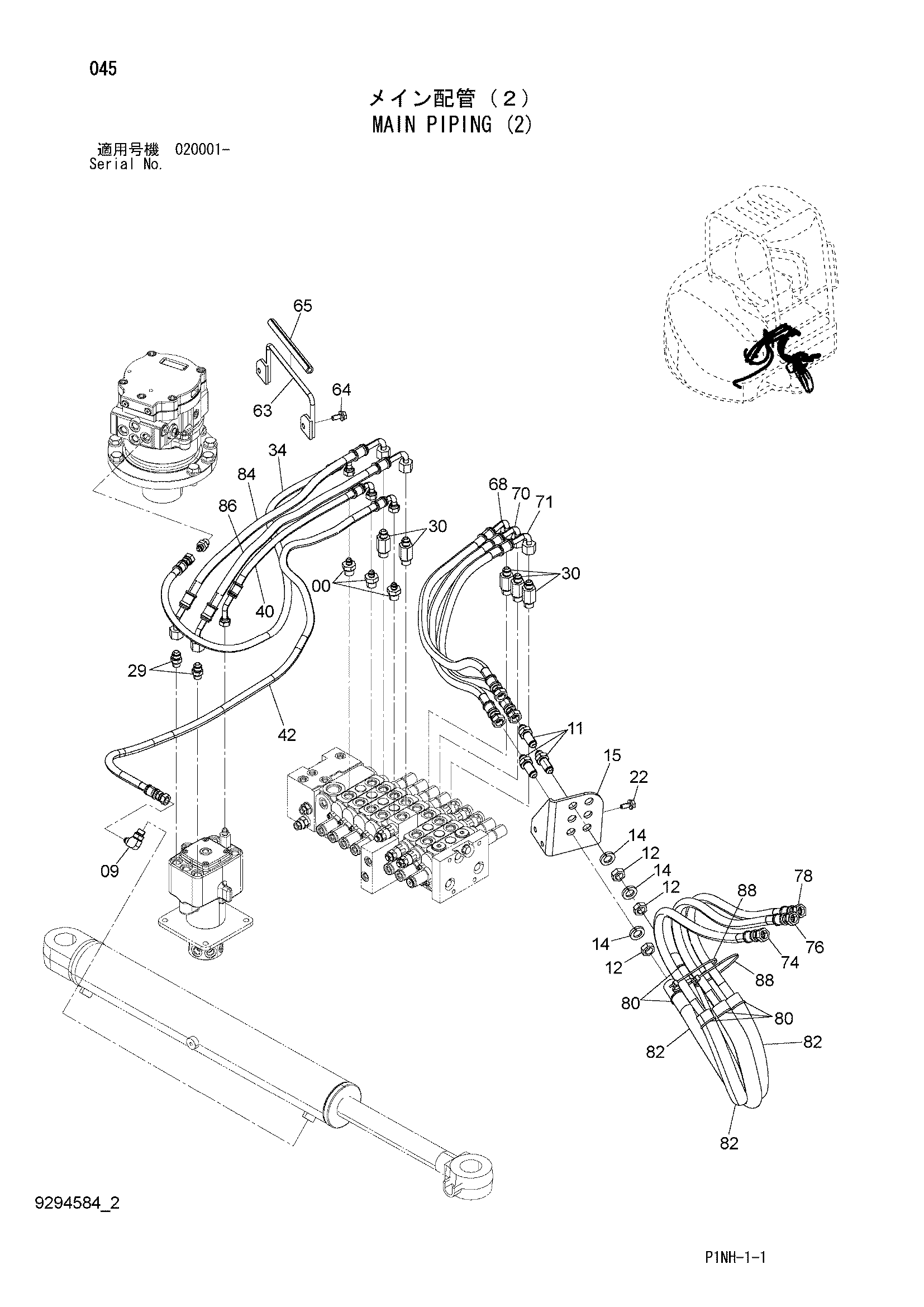

Заводская схема «Основные гидролинии (2)» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4656270 | Адаптер | 3 |
| 12 | 4465189 | Гайка | 3 |
| 14 | J257220 | Пружинная шайба | 3 |
| 15 | 4703351 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 29 | 4638076 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4638353 | Адаптер | 5 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4628349 | Шланг | 1 |
| 40 | 4689357 | Шланг | 1 |
| 42 | 4628366 | Шланг | 1 |
| 63 | 9768336 | Направляющая шланг | 1 |
| 64 | J271025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4676643 | Резиновая прокладка | 1 |
| 68 | 4692301 | Шланг | 1 |
| 70 | 4692303 | Шланг | 1 |
| 71 | 4692304 | Шланг | 1 |
| 74 | 4692307 | Шланг | 1 |
| 76 | 4692309 | Шланг | 1 |
| 78 | 4692311 | Шланг | 1 |
| 80 | 4326365 | Ленточный зажим | 6 |
| 82 | 4489564 | Защита шланга | 3 |
| 84 | 4702257 | Шланг | 1 |
| 86 | 4702259 | Шланг | 1 |
| 88 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
