Топливные трубопроводы — HITACHI ZX50U-3

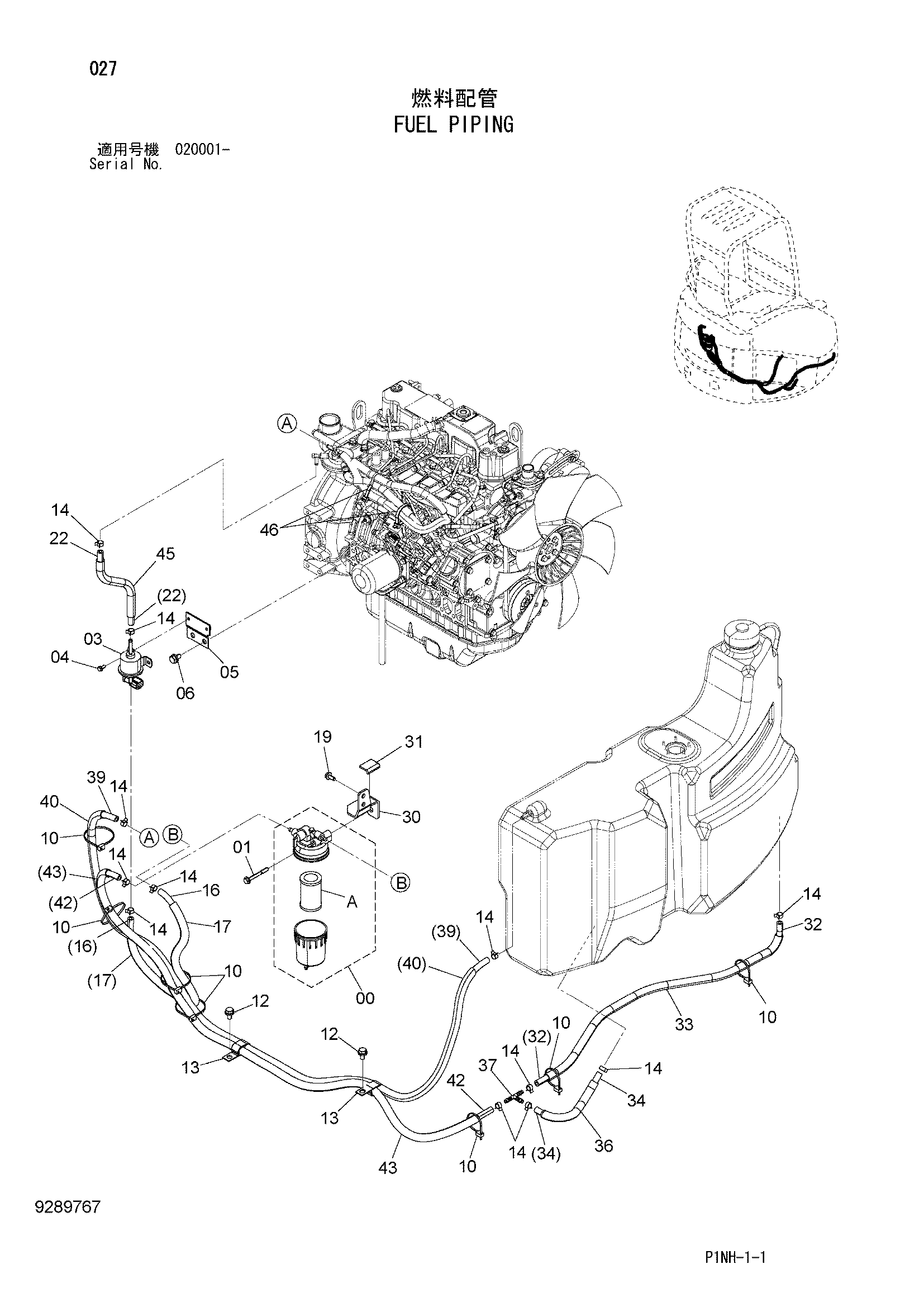

Заводская схема «Топливные трубопроводы» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679537 | Сепаратор | 1 |
| 00A | 4632694 | Фильтрующий элемент | 1 |
| 01 | J260870 | Болт с шайбой | 1 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4626347 | Насос | 1 |
| 04 | J260616 | Болт с шайбой | 2 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | 9763365 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 7 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190282 | Зажим | 2 |
| 14 | 4616159 | Хомут шланга | 12 |
| 16 | 4363459 | Топливный шланг | 1 |
| 17 | 4358215 | Трубка | 1 |
| 19 | J260820 | Болт с шайбой | 2 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | 4355362 | Топливный шланг | 1 |
| 30 | 8117206 | Кронштейн | 1 |
| 31 | 4673315 | Резиновая прокладка | 1 |
| 32 | 4635791 | Топливный шланг | 1 |
| 33 | 4296331 | Трубка | 1 |
| 34 | 4383153 | Топливный шланг | 1 |
| 36 | 4427938 | Трубка | 1 |
| 37 | 4402364 | Разъём | 1 |
| 39 | 4403915 | Топливный шланг | 1 |
| 40 | 4428406 | Трубка | 1 |
| 42 | 4330719 | Топливный шланг | 1 |
| 43 | 4404297 | Трубка | 1 |
| 45 | 4422674 | Трубка | 1 |
| 46 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
