Направляющее колесо — HITACHI ZX50U-3

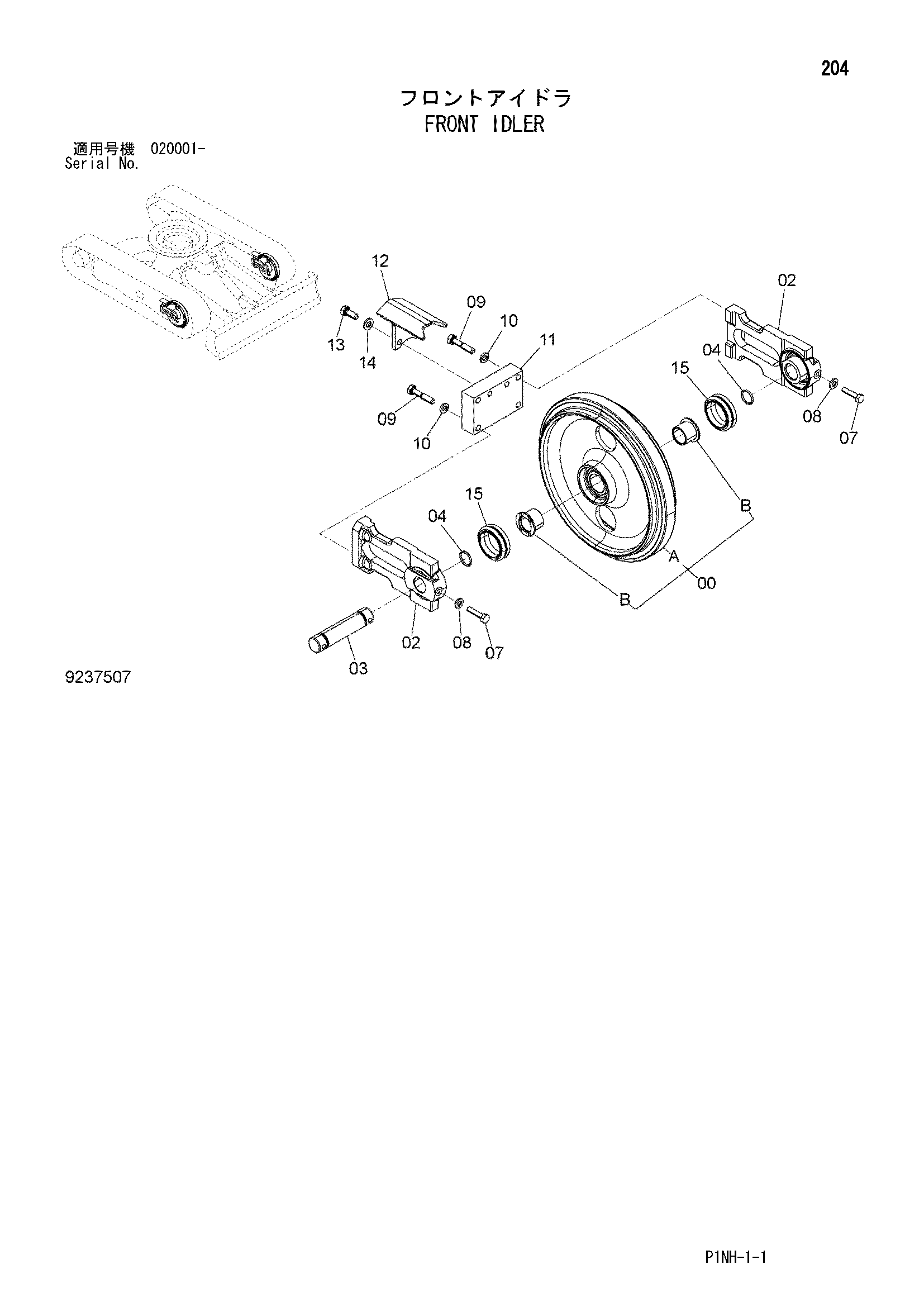

Заводская схема «Направляющее колесо» для HITACHI ZX50U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9237507 | Направляющее колесо | 2 | |
| 00 | 9240395 | Направляющее колесо | 1 |
| 00A | 1032255 | Направляющее колесо | 1 |
| 00B | 3101950 | Втулка | 2 |
| 02 | 2050892 | Опора | 2 |
| 03 | 3101912 | Вал | 1 |
| 04 | 4506428 | Уплотнительное кольцо | 2 |
| 07 | 4618578 | Болт | 2 |
| 08 | J222010 | Шайба | 2 |
| 09 | J921260 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 3101308 | Пластина | 1 |
| 12 | 8095574 | Крышка | 1 |
| 13 | J921230 | Болт | 2 |
| 14 | J222012 | Шайба | 2 |
| 15 | 4619324 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
