Крышка (с кондиционер) — HITACHI ZX50U-2

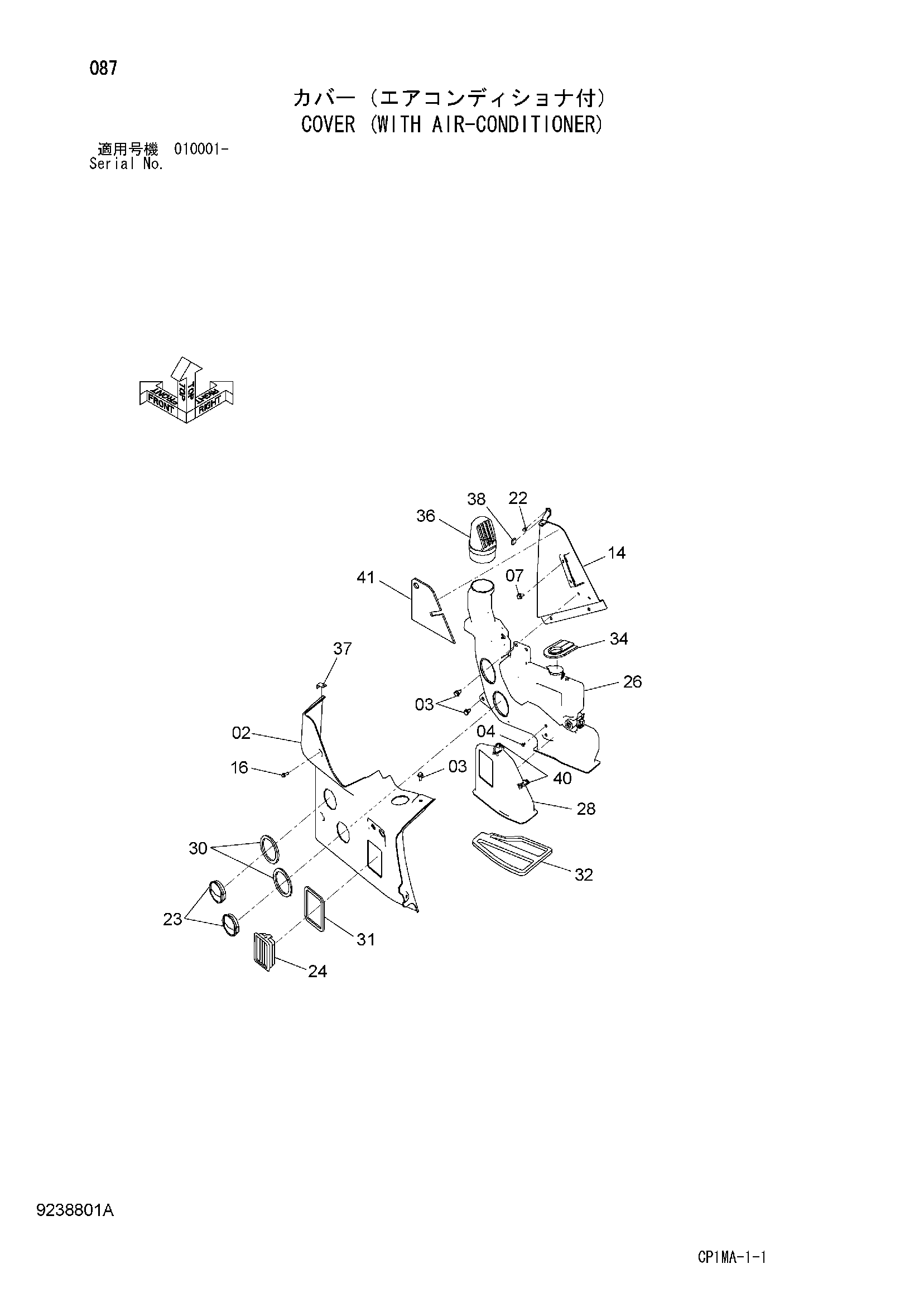

Заводская схема «Крышка (с кондиционер)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4619147 | Крышка | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J680512 | Винт с шайбой | 2 |
| 07 | J260816 | Болт с шайбой | 4 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 14 | 7047316 | Кронштейн | 1 |
| 16 | J680620 | Винт с шайбой | 4 |
| 22 | J680612 | Винт с шайбой | 1 |
| 23 | 4617533 | Решётка | 2 |
| 24 | 4377777 | Решётка | 1 |
| 26 | 4619149 | Воздуховод | 1 |
| 28 | 4619151 | Воздуховод | 1 |
| 30 | 4627109 | Уплотнение | 2 |
| 31 | 4627110 | Уплотнение | 1 |
| 32 | 4627111 | Уплотнение | 1 |
| 34 | 9764373 | Резиновая прокладка | 1 |
| 36 | 4632727 | Воздуховод | 1 |
| 37 | 4631961 | Кронштейн | 1 |
| 38 | 4632742 | Резиновая прокладка | 1 |
| 40 | 4055311 | Ленточный зажим | 3 |
| 41 | 4637748 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
