Гидроцилиндр ковша — HITACHI ZX50U-2

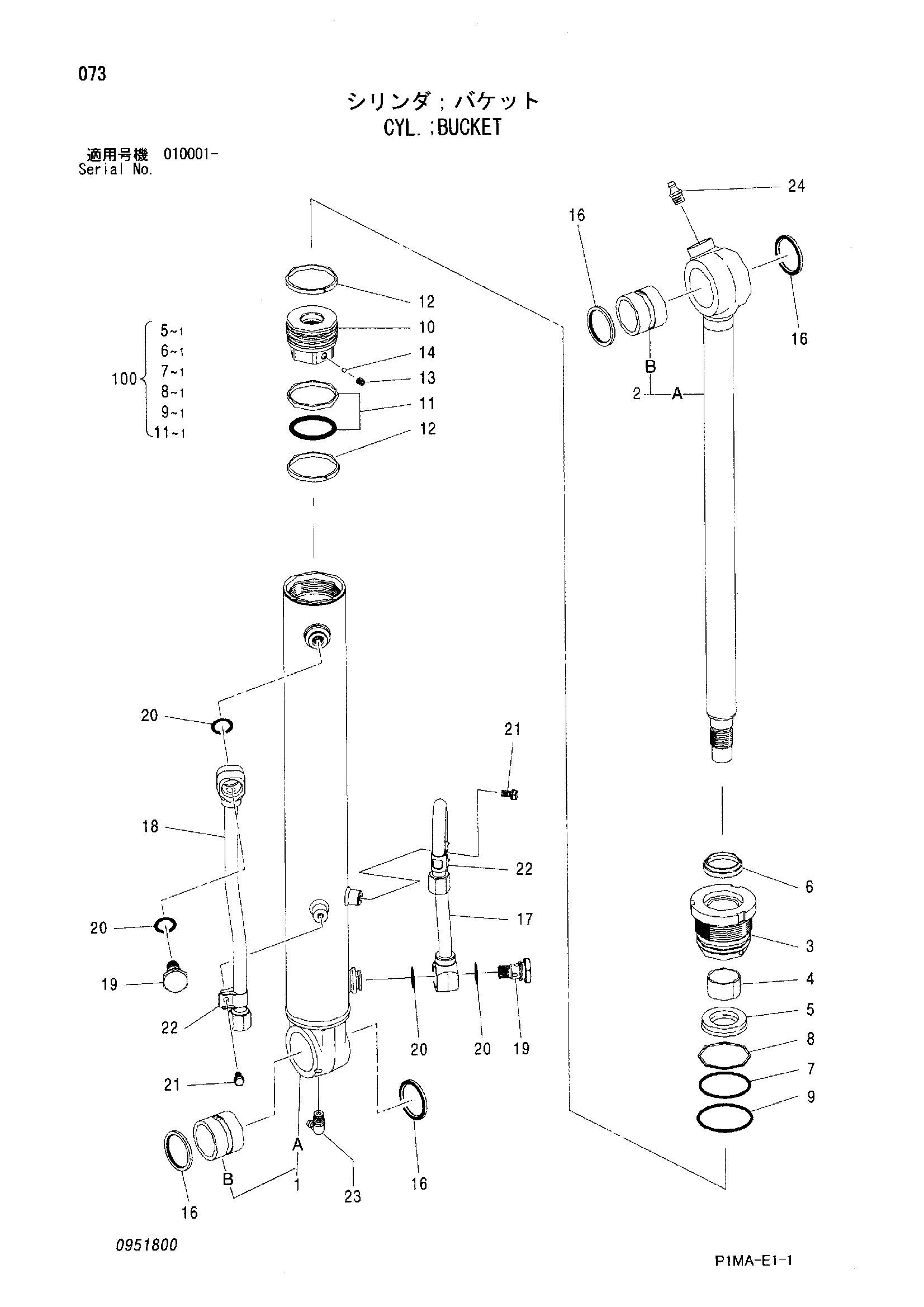

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628947 | Гидроцилиндр ковша | 1 | |
| 1 | 0951801 | Труба гидроцилиндра в сборе | 1 |
| 2A | 4332744 | Втулка | 1 |
| 2 | 0951802 | Шток поршня в сборе | 1 |
| 2B | 4332744 | Втулка | 1 |
| 3 | 0894703 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0682101 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 1 |
| 8 | 0894704 | Опорное кольцо | 1 |
| 9 | A810075 | Уплотнительное кольцо | 1 |
| 10 | 0894705 | Поршень | 1 |
| 11 | 0432304 | Уплотнительное кольцо | 1 |
| 12 | 0894706 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 16 | 0951003 | Пылезащитное уплотнение | 4 |
| 17 | 0951803 | Трубка | 1 |
| 18 | 0951804 | Трубка | 1 |
| 19 | 0854209 | Пробка | 2 |
| 20 | 4028265 | Уплотнительное кольцо | 4 |
| 21 | 0826816 | Болт | 2 |
| 22 | 0854210 | Держатель | 2 |
| 23 | 0225709 | Пресс-маслёнка | 1 |
| 24 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4614069 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
