PA отвал трубопроводы (1) — HITACHI ZX50U-2

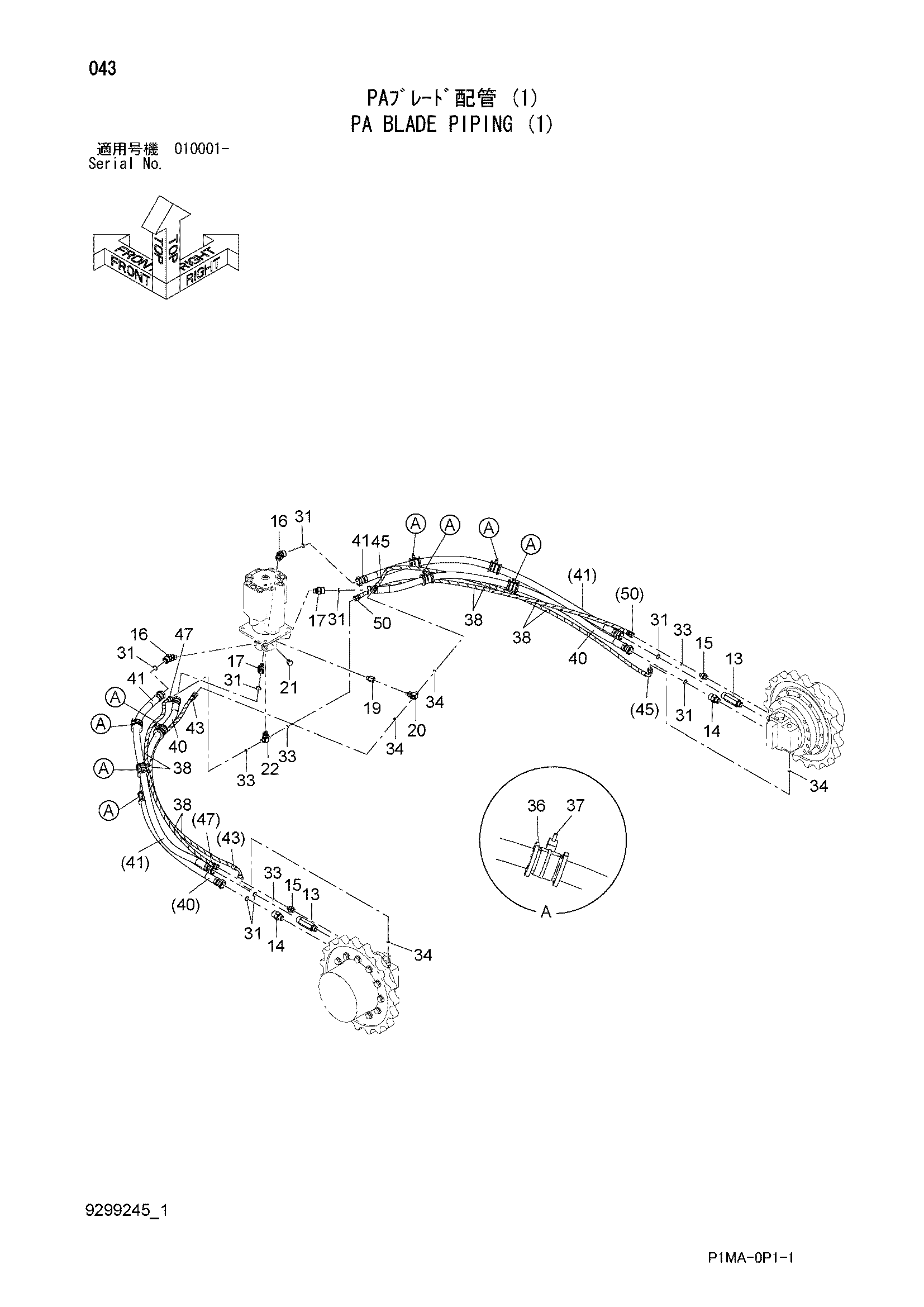

Заводская схема «PA отвал трубопроводы (1)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4640546 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4640545 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4621543 | Адаптер | 2 |
| 15A | 4622346 | Уплотнительное кольцо | 1 |
| 16 | 4640537 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4640544 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4435445 | Разъём | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4617461 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4621136 | Тройник | 1 |
| 22A | 4622072 | Уплотнительное кольцо | 1 |
| 31 | 4640533 | Уплотнительное кольцо | 8 |
| 33 | 4622073 | Уплотнительное кольцо | 4 |
| 34 | 4154235 | Уплотнительное кольцо | 4 |
| 36 | 4662404 | Амортизатор | 8 |
| 37 | 4469142 | Ленточный зажим | 8 |
| 38 | 4327293 | Защитный кожух | 8 |
| 40 | 3104832 | Шланг | 2 |
| 41 | 3115341 | Шланг | 2 |
| 43 | 3103895 | Шланг | 1 |
| 45 | 4648018 | Шланг | 1 |
| 47 | 3103896 | Шланг | 1 |
| 50 | 4648022 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
