Гидроцилиндр поворота отвала — HITACHI ZX50U-2

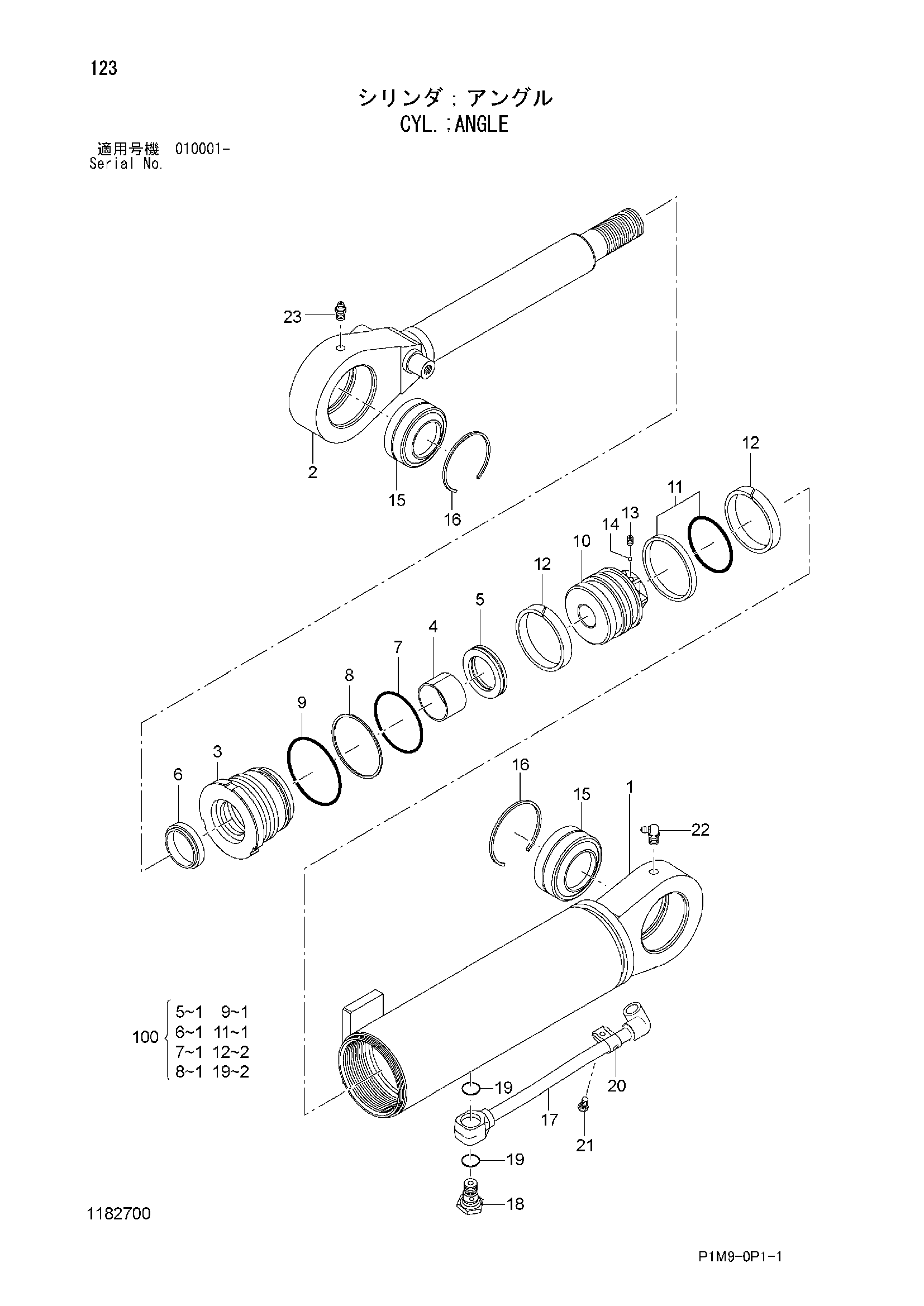

Заводская схема «Гидроцилиндр поворота отвала» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641604 | Гидроцилиндр. угол | 1 | |
| 1 | 1182701 | Труба гидроцилиндра | 1 |
| 2 | 1182702 | Шток поршня | 1 |
| 3 | 1182703 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0682101 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 1 |
| 8 | 0827009 | Опорное кольцо | 1 |
| 9 | A810085 | Уплотнительное кольцо | 1 |
| 10 | 1182704 | Поршень | 1 |
| 11 | 0453510 | Уплотнительное кольцо | 1 |
| 12 | 0827011 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 15 | 0790803 | Подшипник. спх.рол. | 2 |
| 16 | 991726 | Стопорное кольцо | 2 |
| 17 | 1182705 | Трубка | 1 |
| 18 | 0854209 | Пробка | 1 |
| 19 | 4028265 | Уплотнительное кольцо | 2 |
| 20 | 0854210 | Держатель | 1 |
| 21 | 0826816 | Болт | 1 |
| 22 | 0225709 | Пресс-маслёнка | 1 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 100 | 1182706 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
