Основной рама — HITACHI ZX50U-2

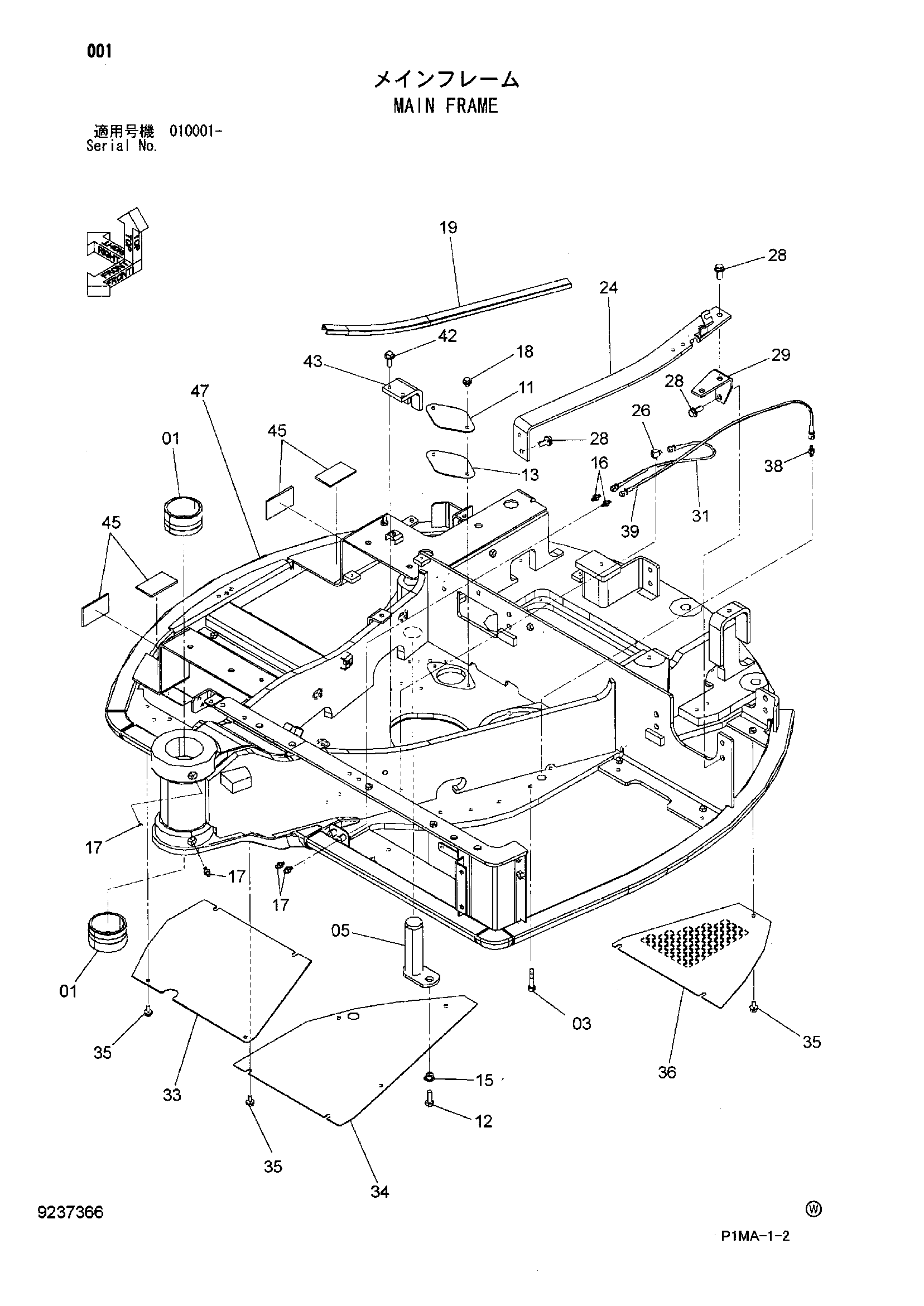

Заводская схема «Основной рама» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4405597 | Втулка | 2 |
| 03 | J921265 | Болт | 27 |
| 05 | 9762209 | Палец | 1 |
| 11 | 4604209 | Крышка | 1 |
| 12 | J901235 | Болт | 1 |
| 13 | 4161735 | Манжета | 1 |
| 15 | 4339354 | Втулка | 1 |
| 16 | 4331915 | Адаптер | 2 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 18 | J271016 | Болт с шайбой | 2 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4617302 | Резиновая втулка | 1 |
| 24 | 8098451 | Пластина | 1 |
| 26 | 4331916 | Угловой штуцер | 1 |
| 28 | J271235 | Болт с шайбой | 6 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 9762109 | Кронштейн | 1 |
| 31 | 4435716 | Пластиковый шланг | 1 |
| 33 | 3101701 | Крышка | 1 |
| 34 | 3101702 | Крышка | 1 |
| 35 | J271025 | Болт с шайбой | 12 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4616984 | Крышка | 1 |
| 38 | 4331915 | Адаптер | 1 |
| 39 | 4467389 | Пластиковый шланг | 1 |
| 42 | J271235 | Болт с шайбой | 2 |
| 42A | J901235 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4626250 | Ограничитель | 1 |
| 45 | 4617409 | Резиновая подушка | 4 |
| 47 | 5009923 | Рама основной | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
