Каталог запчастей HITACHI
Гидроцилиндр стрелы (навес) — HITACHI ZX50U-2

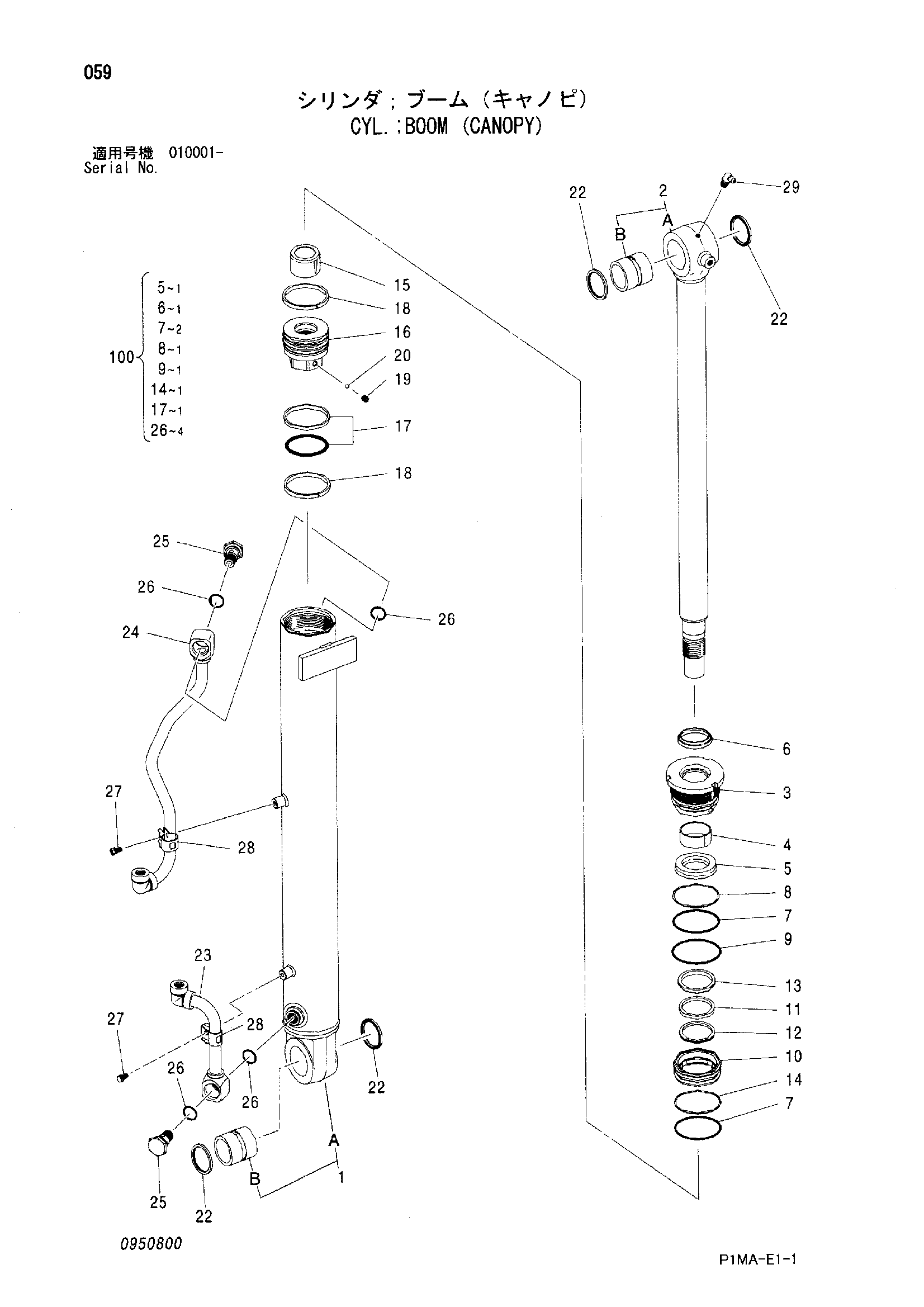

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632808 | Гидроцилиндр стрелы (навес) | 1 | |
| 1 | 0950801 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4353819 | Втулка | 1 |
| 2 | 0950802 | Шток поршня в сборе | 1 |
| 2B | 4353819 | Втулка | 1 |
| 3 | 0894203 | Головка гидроцилиндра | 1 |
| 4 | 0894204 | Втулка | 1 |
| 5 | 4070039 | U-образная манжета | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 2 |
| 8 | 0854105 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0894205 | Держатель | 1 |
| 11 | 0894206 | Уплотнение амортизатор | 1 |
| 12 | 0894207 | Проставка | 1 |
| 13 | 0894208 | Втулка | 1 |
| 14 | 0653701 | Опорное кольцо | 1 |
| 15 | 0894209 | Амортизирующий подшипник | 1 |
| 16 | 0894210 | Поршень | 1 |
| 17 | 0243803 | Уплотнительное кольцо | 1 |
| 18 | 0854107 | Направляющее кольцо | 2 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Стальной шарик | 1 |
| 22 | 0950803 | Пылезащитное уплотнение | 4 |
| 23 | 0950804 | Трубка | 1 |
| 24 | 0950805 | Трубка | 1 |
| 25 | 4480022 | Пробка | 2 |
| 26 | 4509182 | Уплотнительное кольцо | 4 |
| 27 | 0826816 | Болт | 2 |
| 28 | 0826815 | Держатель | 2 |
| 29 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4634035 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
