Масляный радиатор трубопроводы — HITACHI ZX50U-2

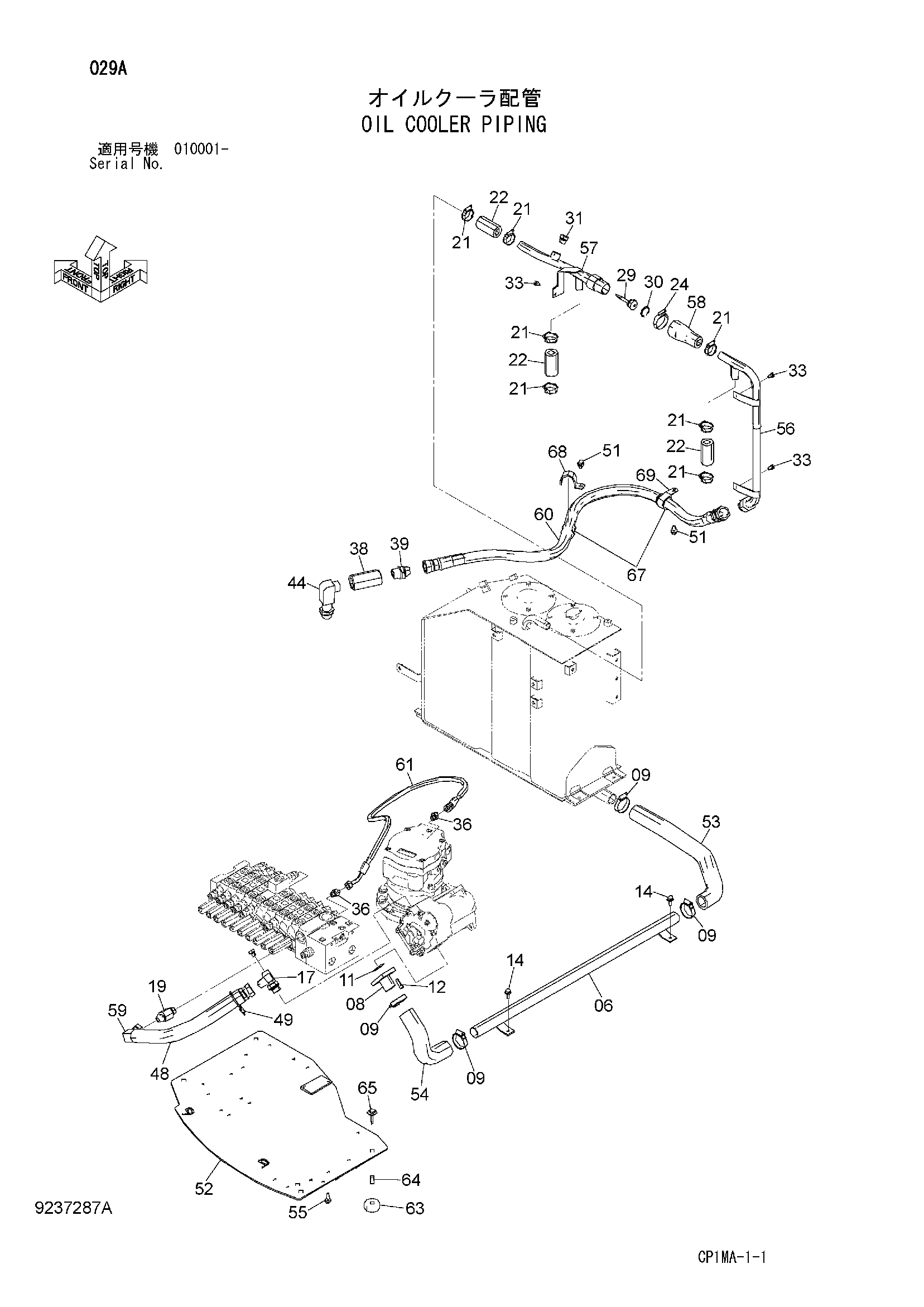

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8095063 | Всасывающая трубка | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 11 | A810040 | Уплотнительное кольцо | 1 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4614917 | Тройник | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4617519 | Адаптер | 1 |
| 21 | 4623907 | Хомут шланга | 7 |
| 22 | 4608514 | Резиновый шланг | 3 |
| 24 | 4504198 | Хомут шланга | 1 |
| 29 | 4255212 | Клапан | 1 |
| 30 | 446751 | Стопорное кольцо | 1 |
| 31 | A885004 | Пробка | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | J260816 | Болт с шайбой | 3 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Шайба | 1 |
| 36 | A852133 | Адаптер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4607537 | Обратный клапан | 1 |
| 39 | 4156432 | Адаптер | 1 |
| 44 | 4623406 | Угловой штуцер | 1 |
| 48 | 4475439 | Защитный кожух | 1 |
| 49 | 4323613 | Ленточный зажим | 2 |
| 51 | J271020 | Болт с шайбой | 2 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 7047357 | Пластина | 1 |
| 53 | 4625032 | Резиновый шланг | 1 |
| 54 | 4625031 | Резиновый шланг | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 8097756 | Трубка | 1 |
| 57 | 8097766 | Трубка | 1 |
| 58 | 4624743 | Резиновый шланг | 1 |
| 59 | 4628346 | Шланг | 1 |
| 60 | 4628347 | Шланг | 1 |
| 61 | 4657429 | Пластиковый шланг | 1 |
| 63 | 4633515 | Резиновая подушка | 4 |
| 64 | 4633516 | Втулка | 4 |
| 65 | J281045 | Болт с шайбой | 4 |
| 65A | J901045 | Болт | 1 |
| 65B | 4486055 | Шайба | 1 |
| 67 | 4625450 | Резиновая втулка | 2 |
| 68 | 4634052 | Зажим | 1 |
| 69 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
