PA отвал — HITACHI ZX50U-2

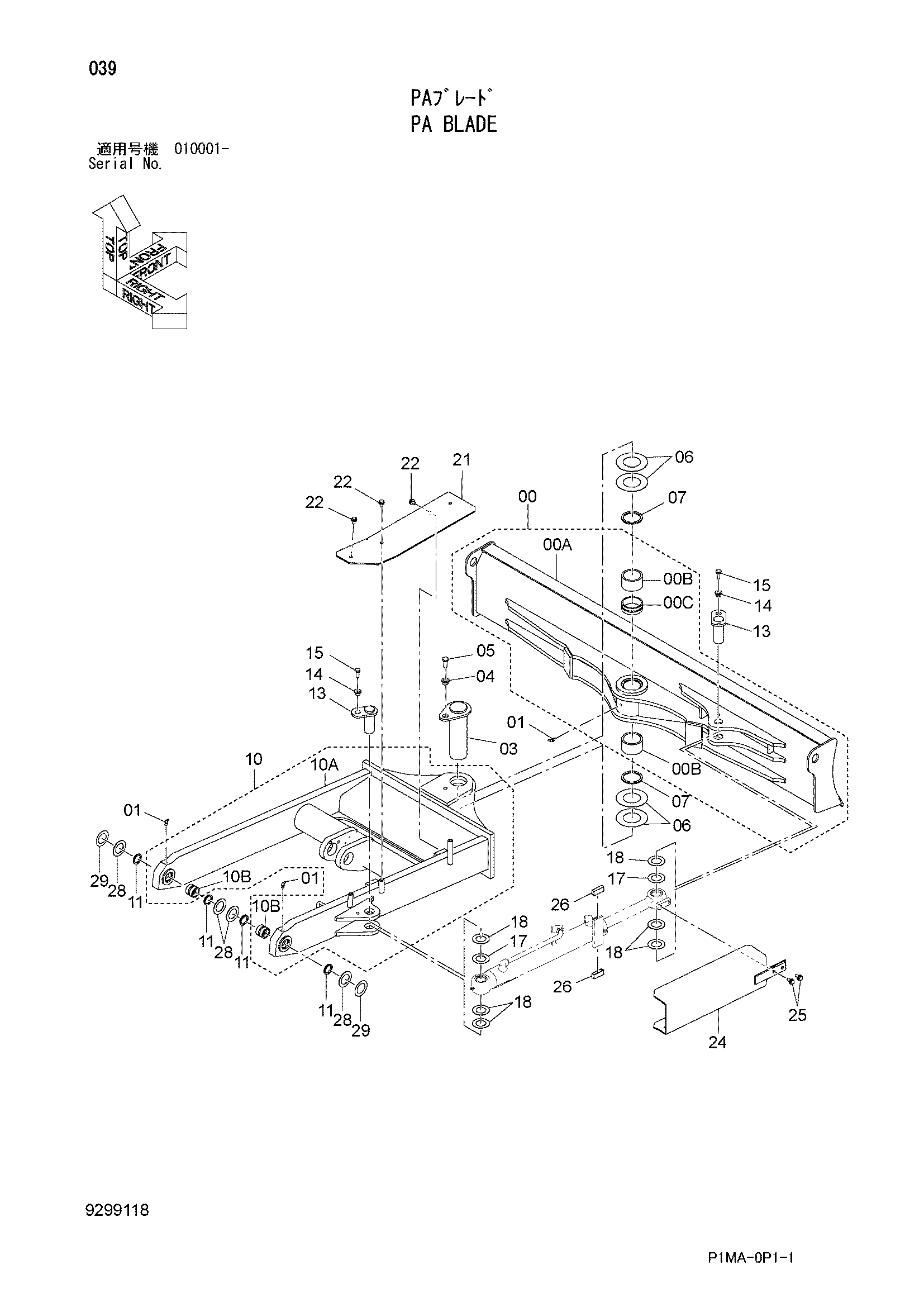

Заводская схема «PA отвал» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116601 | Отвал | 1 |
| 00A | 6026950 | Отвал | 1 |
| 00B | 4332286 | Втулка | 2 |
| 00C | 4698139 | Втулка | 1 |
| 01 | J75581 | Пресс-маслёнка | 3 |
| 03 | 9770467 | Палец | 1 |
| 04 | 4339355 | Втулка | 1 |
| 05 | J901435 | Болт | 1 |
| 06 | 4366692 | Упорная пластина 1.0mm | 4 |
| 07 | 4084578 | Пылезащитное уплотнение | 2 |
| 10 | 8116602 | Рама | 1 |
| 10A | 6026951 | Стойка | 1 |
| 10B | 4618204 | Втулка | 2 |
| 11 | 4275478 | Пылезащитное уплотнение | 4 |
| 13 | 9770466 | Палец | 2 |
| 14 | 4339354 | Втулка | 2 |
| 15 | J921230 | Болт | 2 |
| 17 | 4367635 | Регулировочная шайба 0.5mm | 2 |
| 18 | 4367637 | Регулировочная шайба 1.0mm | 6 |
| 21 | 3115057 | Крышка | 1 |
| 22 | J271020 | Болт с шайбой | 5 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 8116398 | Крышка | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4352044 | Резиновая прокладка | 2 |
| 28 | 4367641 | Регулировочная шайба 1.0mm | 4 |
| 29 | 4367639 | Регулировочная шайба 0.5mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
