Облицовка (2-2) — HITACHI ZX50U-2

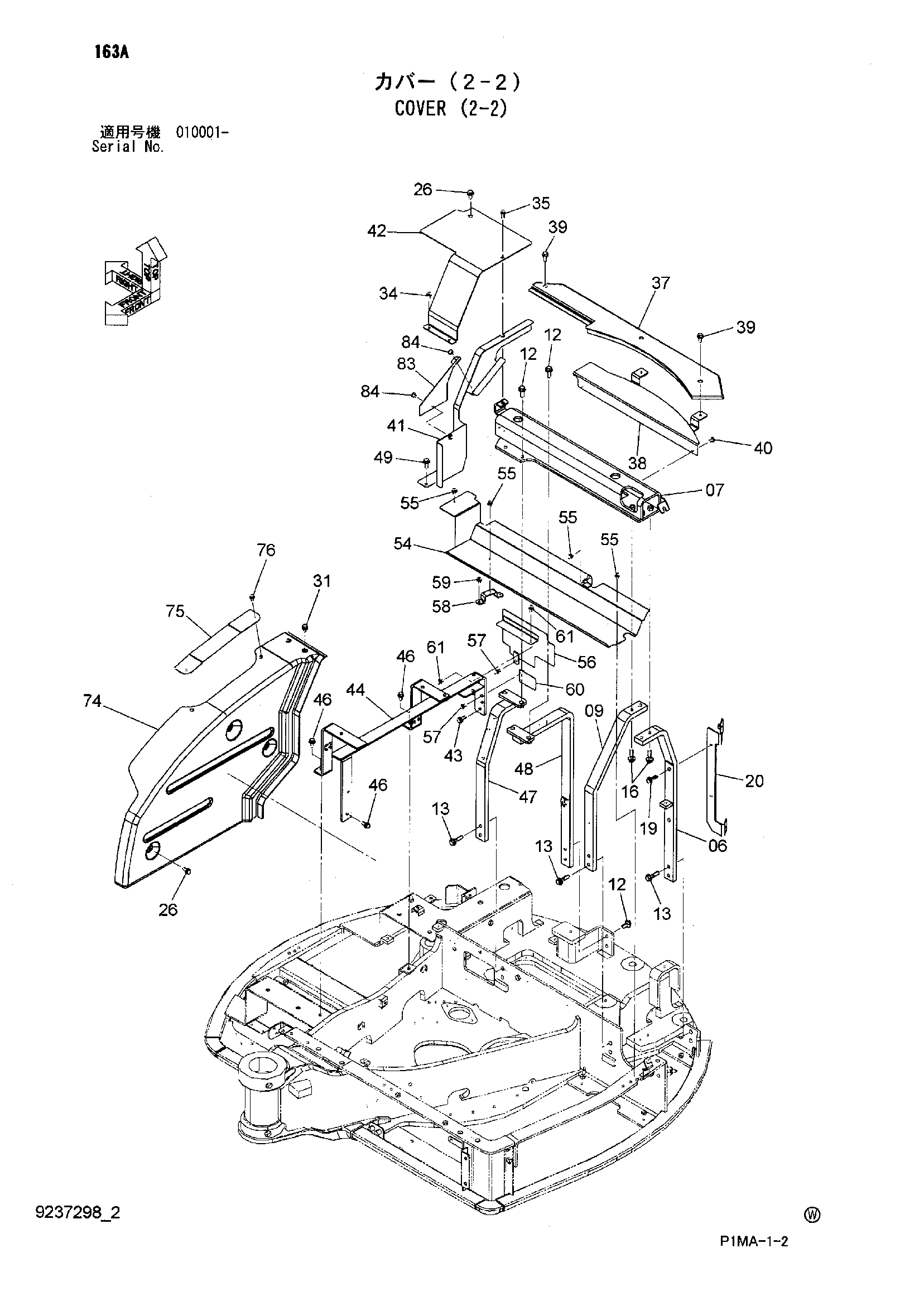

Заводская схема «Облицовка (2-2)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8100308 | Кронштейн | 1 |
| 07 | 7045689 | Кронштейн | 1 |
| 09 | 3101314 | Кронштейн | 1 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 6 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | J271245 | Болт с шайбой | 4 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | J271040 | Болт с шайбой | 2 |
| 19A | J901040 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 8095294 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 4 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | J260820 | Болт с шайбой | 2 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Шайба | 1 |
| 35 | J260825 | Болт с шайбой | 1 |
| 35A | J900825 | Болт | 1 |
| 35B | A590108 | Шайба | 1 |
| 37 | 8095406 | Крышка | 1 |
| 38 | 9762206 | Кронштейн | 1 |
| 39 | J271025 | Болт с шайбой | 3 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J260816 | Болт с шайбой | 2 |
| 40A | J900816 | Болт | 1 |
| 40B | A590108 | Шайба | 1 |
| 41 | 7046298 | Крышка | 1 |
| 42 | 4615709 | Крышка | 1 |
| 43 | J271030 | Болт с шайбой | 1 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 8095783 | Кронштейн | 1 |
| 46 | J271025 | Болт с шайбой | 3 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 8095106 | Кронштейн | 1 |
| 48 | 8095107 | Кронштейн | 1 |
| 49 | J271030 | Болт с шайбой | 1 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 54 | 7046704 | Крышка | 1 |
| 55 | J260816 | Болт с шайбой | 4 |
| 55A | J900816 | Болт | 1 |
| 55B | A590108 | Шайба | 1 |
| 56 | 8097148 | Крышка | 1 |
| 57 | J260820 | Болт с шайбой | 3 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Шайба | 1 |
| 58 | 9762836 | Кронштейн | 1 |
| 59 | J260816 | Болт с шайбой | 2 |
| 59A | J900816 | Болт | 1 |
| 59B | A590108 | Шайба | 1 |
| 60 | 9763449 | Крышка | 1 |
| 61 | J260820 | Болт с шайбой | 2 |
| 61A | J900820 | Болт | 1 |
| 61B | A590108 | Шайба | 1 |
| 74 | 6023262 | Крышка | 1 |
| 75 | 4631774 | Крышка | 1 |
| 76 | J260820 | Болт с шайбой | 2 |
| 76A | J900820 | Болт | 1 |
| 76B | A590108 | Шайба | 1 |
| 83 | 4632345 | Крышка | 1 |
| 84 | J260816 | Болт с шайбой | 2 |
| 84A | J900816 | Болт | 1 |
| 84B | A590108 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
