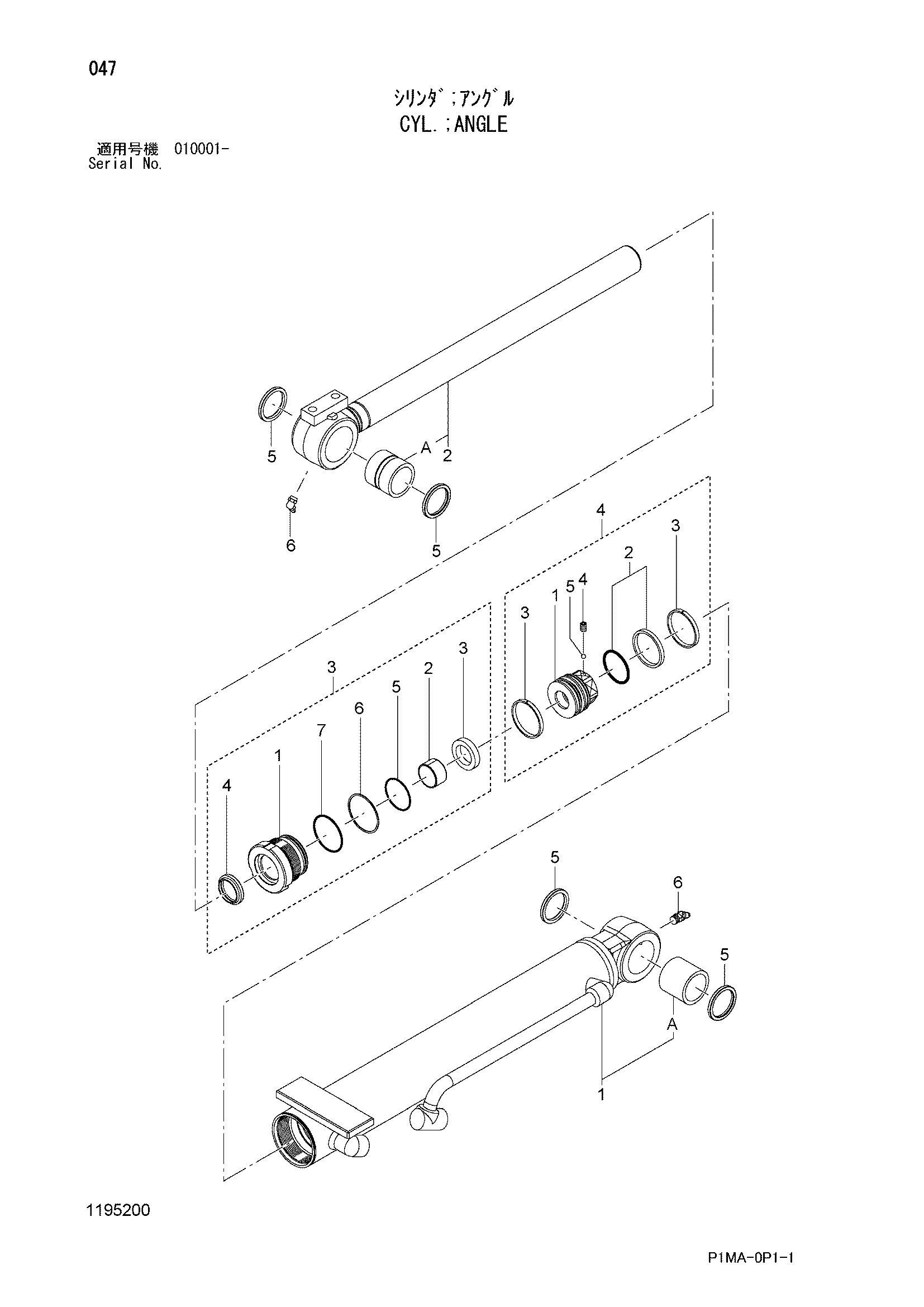

Гидроцилиндр поворота отвала — HITACHI ZX50U-2
Заводская схема «Гидроцилиндр поворота отвала» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695625 | Гидроцилиндр. угол | 1 | |
| 1 | 1195201 | Гидроцилиндр трубка | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | 1195202 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 1195203 | Головка гидроцилиндра | 1 |
| 3-1 | 0891904 | Головка гидроцилиндра | 1 |
| 3-2 | 1153502 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0736204 | Уплотнительное кольцо | 1 |
| 3-6 | 0891905 | Опорное кольцо | 1 |
| 3-7 | 0658607 | Уплотнительное кольцо | 1 |
| 4 | 0891906 | Поршень | 1 |
| 4-1 | 0948203 | Поршень | 1 |
| 4-2 | 0430906 | Уплотнительное кольцо | 1 |
| 4-3 | 1121807 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 4473086 | Пылезащитное уплотнение | 4 |
| 6 | 1195204 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
