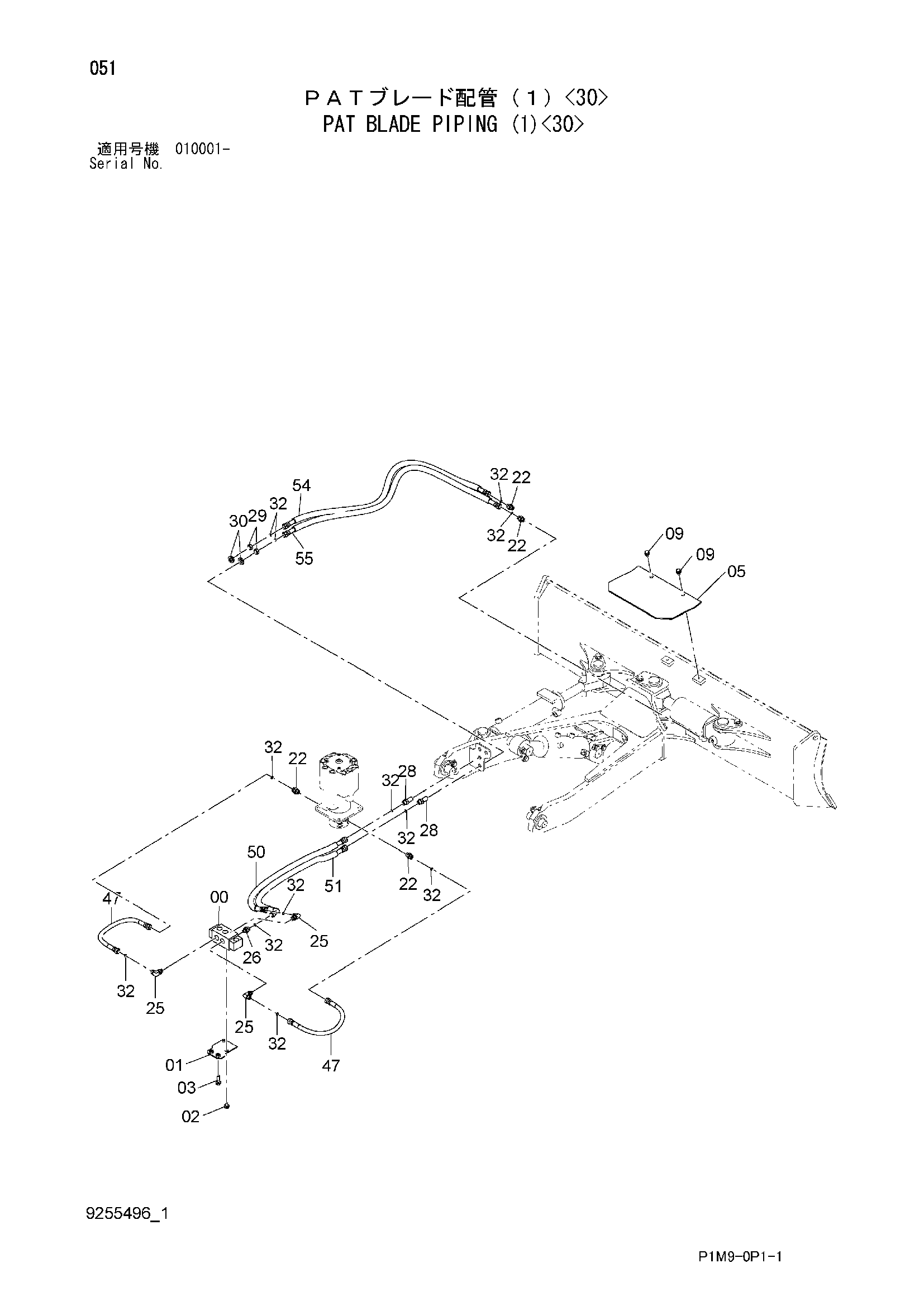

PAT отвал трубопроводы (1)<30> — HITACHI ZX50U-2
Заводская схема «PAT отвал трубопроводы (1)<30>» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417343 | Клапан селектор | 1 |
| 01 | 9756048 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271040 | Болт с шайбой | 2 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4641506 | Крышка | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 22 | 4619554 | Адаптер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4637125 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4198403 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4644104 | Адаптер | 2 |
| 29 | 4644105 | Гайка | 2 |
| 30 | J257218 | Пружинная шайба | 2 |
| 32 | 4138928 | Уплотнительное кольцо | 12 |
| 47 | 4650657 | Шланг | 2 |
| 50 | 4650660 | Шланг | 1 |
| 51 | 4650661 | Шланг | 1 |
| 54 | 4650664 | Шланг | 1 |
| 55 | 4650665 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
