PAT отвал трубопроводы (3)<40> — HITACHI ZX50U-2

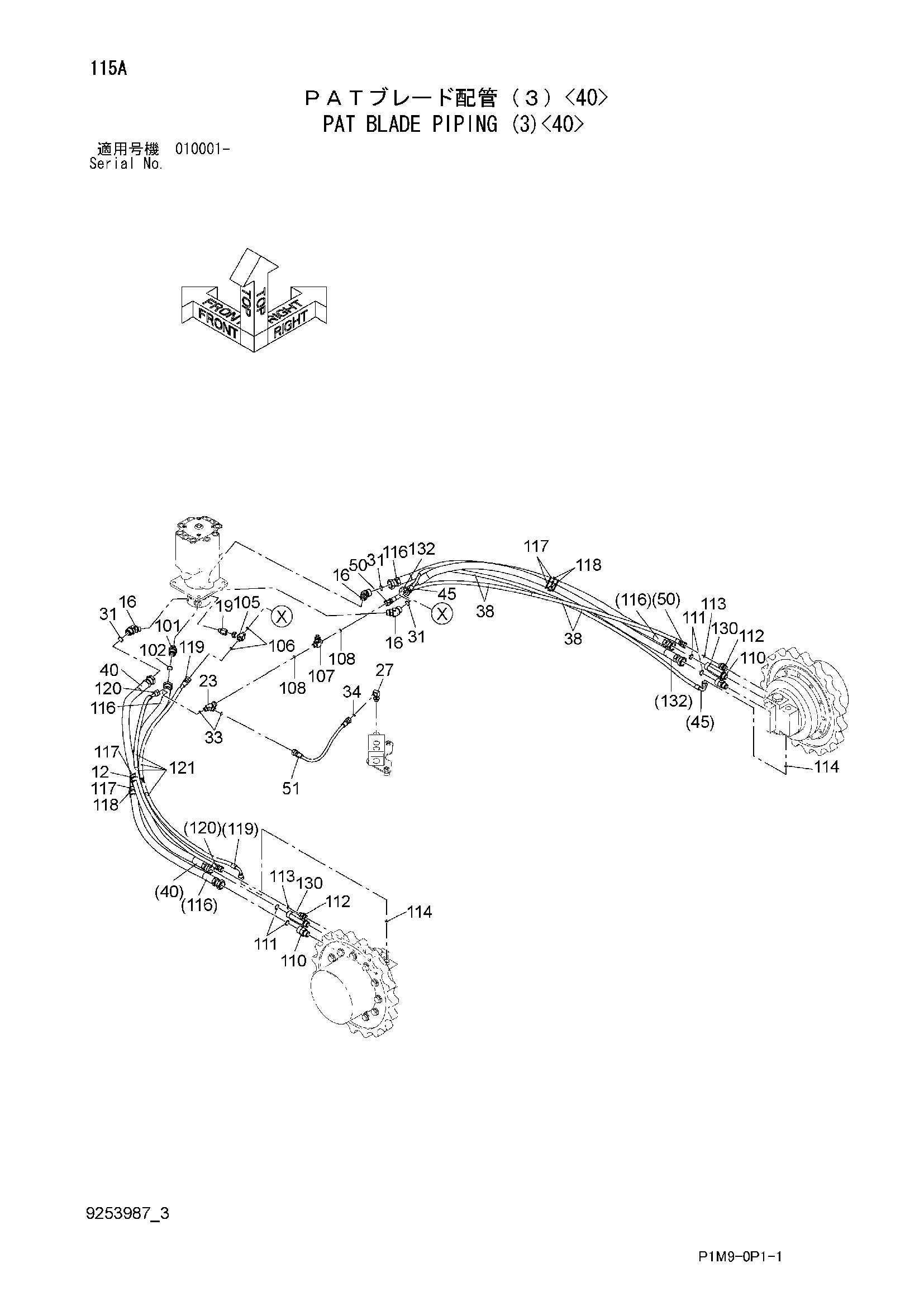

Заводская схема «PAT отвал трубопроводы (3)<40>» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
12	4469142	Ленточный зажим	1
16	4640537	Угловой штуцер	3
16A	4509180	Уплотнительное кольцо	1
19	4435445	Разъём	1
19A	957366	Уплотнительное кольцо	1
23	4644103	Унион S	1
27	4637126	Угловой штуцер	1
27A	957366	Уплотнительное кольцо	1
31	4640533	Уплотнительное кольцо	3
33	4622073	Уплотнительное кольцо	2
34	4154235	Уплотнительное кольцо	1
38	4327293	Защитный кожух	4
40	3104832	Шланг	1
45	4648018	Шланг	1
50	4648022	Шланг	1
51	4648023	Шланг	1
101	4616943	Адаптер (навес)	1
101	4640544	Адаптер (навес)	1
101	4616943	Адаптер (кабина)	1
101	4640544	Адаптер (кабина)	1
101A	4509180	Уплотнительное кольцо	1
102	4138938	Уплотнительное кольцо (навес)	1
102	4640533	Уплотнительное кольцо (навес)	1
102	4138938	Уплотнительное кольцо (кабина)	1
102	4640533	Уплотнительное кольцо (кабина)	1
105	4617461	Тройник	1
105A	957366	Уплотнительное кольцо	1
106	4154235	Уплотнительное кольцо	2
107	4621136	Тройник	1
107A	4622072	Уплотнительное кольцо	1
108	4622073	Уплотнительное кольцо	2
110	4620399	Адаптер (навес)	2
110	4640545	Адаптер (навес)	2
110	4620399	Адаптер (кабина)	2
110	4640545	Адаптер (кабина)	2
110A	4506418	Уплотнительное кольцо	1
111	4138938	Уплотнительное кольцо (навес)	4
111	4640533	Уплотнительное кольцо (навес)	4
111	4138938	Уплотнительное кольцо (кабина)	4
111	4640533	Уплотнительное кольцо (кабина)	4
112	4621543	Адаптер	2
112A	4622346	Уплотнительное кольцо	1
113	4622073	Уплотнительное кольцо	2
114	4154235	Уплотнительное кольцо	2
116	3103894 замена: 3104832	Шланг (навес)	2
116	3104832	Шланг (навес)	2
116	3103894 замена: 3104832	Шланг (кабина)	2
116	3104832	Шланг (кабина)	2
117	4621902	Амортизатор	4
118	4055311	Ленточный зажим	3
119	3103895	Шланг	1
120	3103896	Шланг	1
121	4327293	Защитный кожух	4
130	4620399	Адаптер (навес)	2
130	4640546	Адаптер (навес)	2
130	4640545	Адаптер (кабина)	2
130	4640546	Адаптер (кабина)	2
132	3103894 замена: 3106032	Шланг (навес)	1
132	3106032	Шланг (навес)	1
132	3104832	Шланг (кабина)	1
132	3106032	Шланг (кабина)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
