Кондиционер (1-2) — HITACHI ZX50U-2

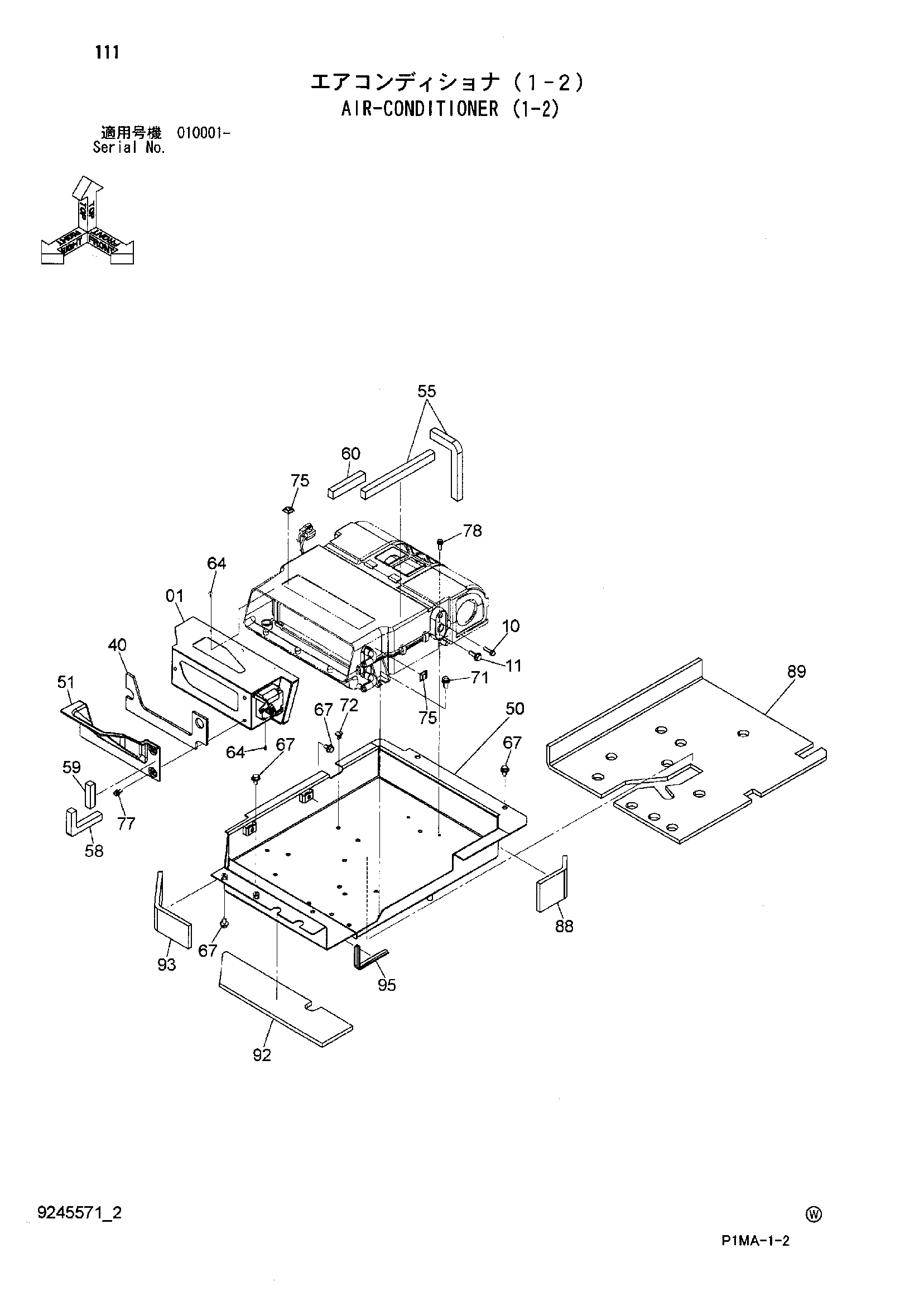

Заводская схема «Кондиционер (1-2)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4615108 | Воздуховод | 1 |
| 10 | J260625 | Болт с шайбой | 1 |
| 10A | J900625 | Болт | 1 |
| 10B | A590106 | Шайба | 1 |
| 11 | J260825 | Болт с шайбой | 1 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Шайба | 1 |
| 40 | 4629327 | Резиновая прокладка | 1 |
| 50 | 7047228 | Крышка | 1 |
| 51 | 4619150 | Воздуховод | 1 |
| 55 | 4627382 | Резиновая прокладка | 2 |
| 58 | 4627385 | Резиновая прокладка | 1 |
| 59 | 4627386 | Резиновая прокладка | 1 |
| 60 | 4627387 | Резиновая прокладка | 1 |
| 64 | 4627656 | Самонарезающий винт | 6 |
| 67 | J260816 | Болт с шайбой | 11 |
| 67A | J900816 | Болт | 1 |
| 67B | A590108 | Шайба | 1 |
| 71 | J460820 | Винт с шайбой | 2 |
| 72 | 4361804 | Пробка | 7 |
| 75 | 4289709 | Опора | 2 |
| 77 | J680616 | Винт с шайбой | 3 |
| 78 | J460620 | Винт с шайбой | 2 |
| 88 | 4629763 | Стекловата | 1 |
| 89 | 4629764 | Стекловата | 1 |
| 92 | 4629767 | Стекловата | 1 |
| 93 | 4629768 | Стекловата | 1 |
| 95 | 4423957 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
