Гидроцилиндр. поворот — HITACHI ZX50U-2

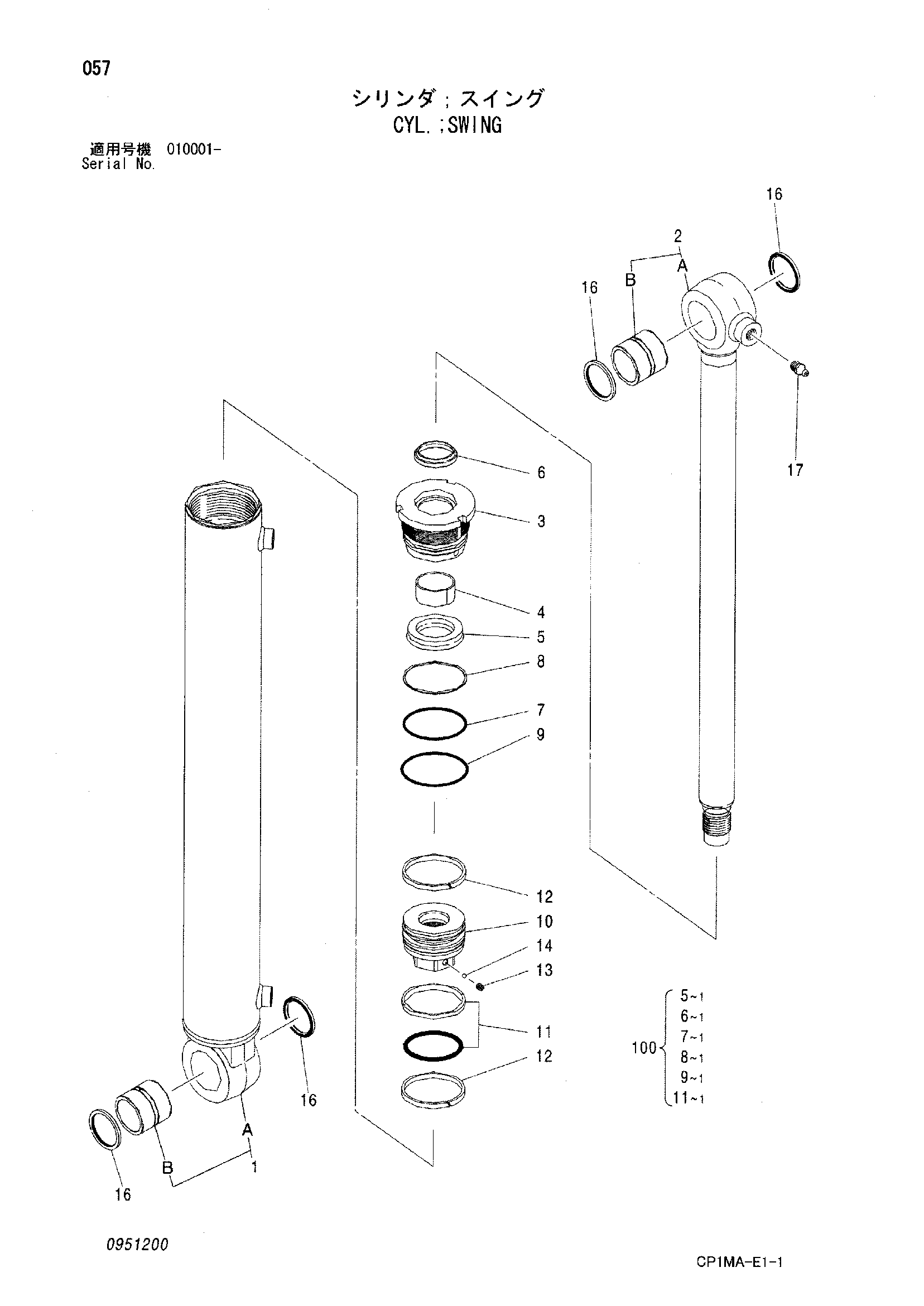

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4616034 | Гидроцилиндр. поворот | 1 | |
| 1 | 0951201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4353818 | Втулка | 1 |
| 2 | 0951202 | Шток поршня в сборе | 1 |
| 2B | 4353818 | Втулка | 1 |
| 3 | 0854103 | Головка гидроцилиндра | 1 |
| 4 | 0854104 | Втулка | 1 |
| 5 | 4135545 | U-образная манжета | 1 |
| 6 | 0487103 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0854105 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0854106 | Поршень | 1 |
| 11 | 0243803 | Уплотнительное кольцо | 1 |
| 12 | 0854107 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 16 | 0950803 | Пылезащитное уплотнение | 4 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4635157 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
