Кондиционер (2-2) — HITACHI ZX50U-2

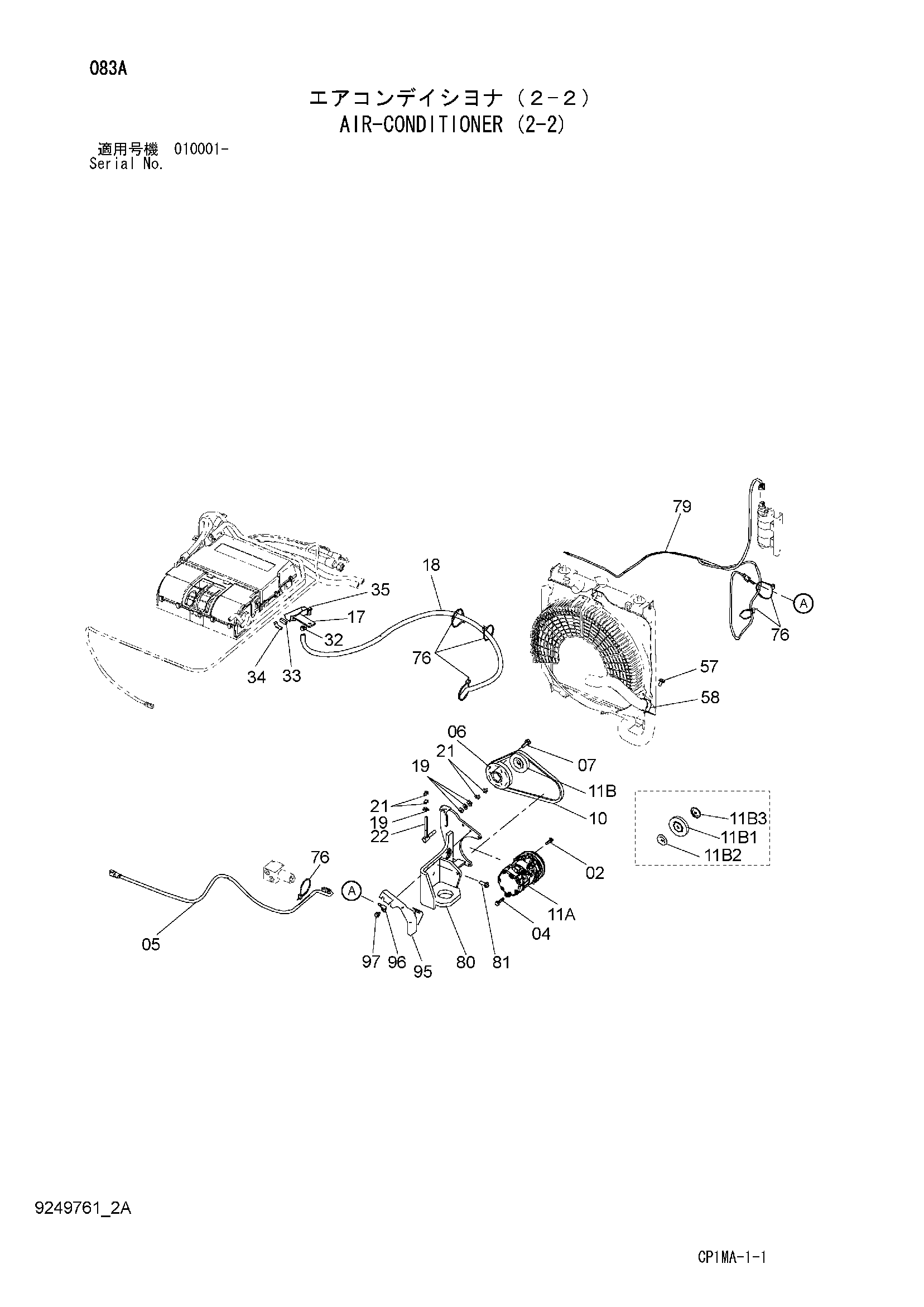

Заводская схема «Кондиционер (2-2)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260830 | Болт с шайбой | 2 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J260840 | Болт с шайбой | 1 |
| 04A | J900840 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4617522 | Жгут проводов | 1 |
| 06 | 3107854 | Шкив | 1 |
| 07 | J271035 | Болт с шайбой | 3 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 4615852 | Ремень V | 1 |
| 11 | 9252081 | Кондиционер(2-1) | 1 |
| 11A | 4615804 | Компрессор | 1 |
| 11B | 4615808 | Шкив | 1 |
| 11B1 | 4615809 | Шкив | 1 |
| 11B2 | 4615810 | Крышка | 1 |
| 11B3 | 4615811 | Крышка | 1 |
| 17 | 8101073 | Трай | 1 |
| 18 | 4358211 | Топливный шланг | 1 |
| 19 | A590110 | Плоская шайба | 4 |
| 21 | J950010 | Гайка | 4 |
| 22 | 9761980 | Болт | 1 |
| 32 | 4339258 | Хомут шланга | 1 |
| 33 | 4639291 | Резиновая прокладка | 1 |
| 34 | 4639292 | Амортизатор | 1 |
| 35 | J260825 | Болт с шайбой | 1 |
| 35A | J900825 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 57 | J271020 | Болт с шайбой | 1 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190291 | Зажим | 1 |
| 76 | 4055312 | Ленточный зажим | 6 |
| 79 | 4616939 | Жгут проводов | 1 |
| 80 | 7047390 | Кронштейн | 1 |
| 81 | J271030 | Болт с шайбой | 4 |
| 81A | J901030 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 95 | 8099400 | Крышка | 1 |
| 96 | 4257159 | Кронштейн | 1 |
| 97 | J260816 | Болт с шайбой | 2 |
| 97A | J900816 | Болт | 1 |
| 97B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
