Топливные трубопроводы — HITACHI ZX50U-2

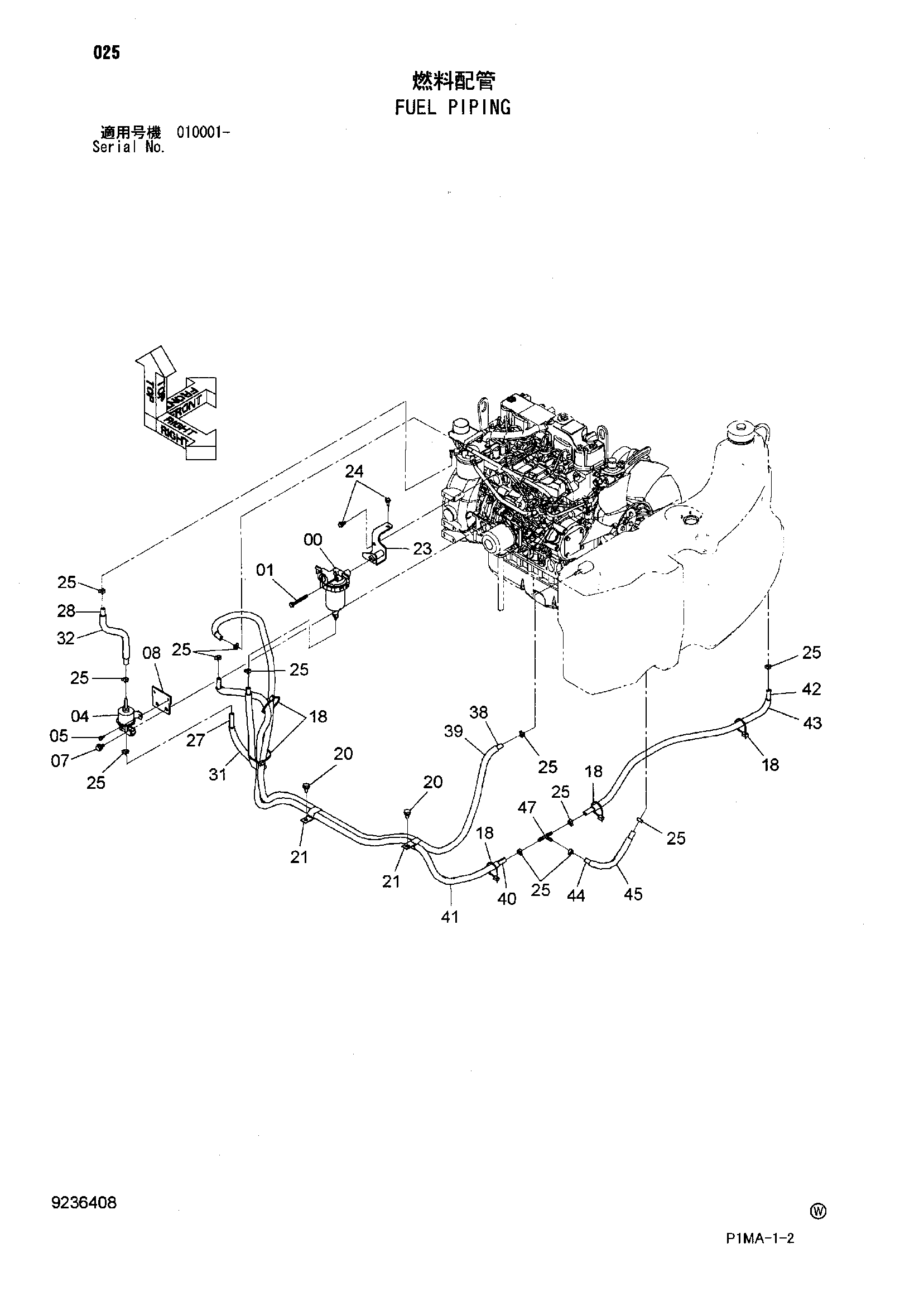

Заводская схема «Топливные трубопроводы» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626348 | Сепаратор | 1 |
| 01 | J260870 | Болт с шайбой | 1 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Шайба | 1 |
| 04 | 4626347 | Насос | 1 |
| 05 | J260616 | Болт с шайбой | 2 |
| 05A | J900616 | Болт | 1 |
| 05B | A590106 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9763365 | Кронштейн | 1 |
| 18 | 4055312 | Ленточный зажим | 5 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190282 | Зажим | 2 |
| 23 | 8097885 | Кронштейн | 1 |
| 24 | J260820 | Болт с шайбой | 2 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Шайба | 1 |
| 25 | 4616159 | Хомут шланга | 12 |
| 27 | 4346559 | Топливный шланг | 1 |
| 28 | 4355362 | Топливный шланг | 1 |
| 31 | 4346676 | Трубка | 1 |
| 32 | 4414581 | Трубка | 1 |
| 38 | 4348599 | Топливный шланг | 1 |
| 39 | 4365703 | Трубка | 1 |
| 40 | 4630088 | Топливный шланг | 1 |
| 41 | 4288098 | Трубка | 1 |
| 42 | 4635791 | Топливный шланг | 1 |
| 43 | 4296331 | Трубка | 1 |
| 44 | 4383153 | Топливный шланг | 1 |
| 45 | 4422674 | Трубка | 1 |
| 47 | 4402364 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
