Пилотные гидролинии (1-2) — HITACHI ZX50U-2

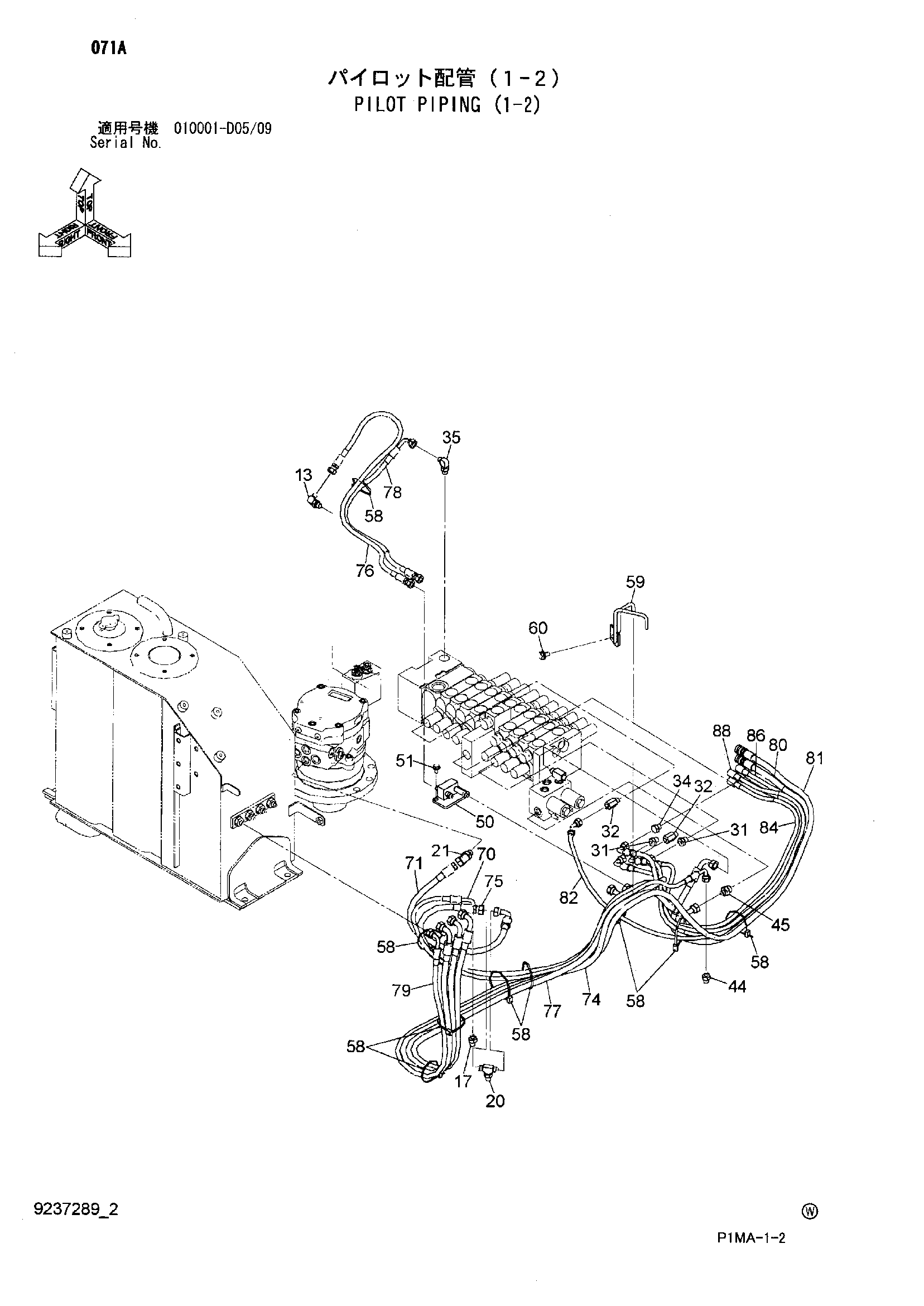

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852523 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852233 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4270517 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852133 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4617354 | Коллектор | 1 |
| 51 | J260816 | Болт с шайбой | 2 |
| 51A | J900816 | Болт | 1 |
| 51B | A590108 | Шайба | 1 |
| 58 | 4055312 | Ленточный зажим | 9 |
| 59 | 9762851 | Направляющая шланг | 1 |
| 60 | J271020 | Болт с шайбой | 1 |
| 60A | J901020 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 70 | 4628396 | Шланг | 1 |
| 71 | 4628397 | Шланг | 1 |
| 74 | 4628400 | Шланг | 1 |
| 75 | 4628401 | Шланг | 1 |
| 76 | 4628402 | Шланг | 1 |
| 77 | 4628403 | Шланг | 1 |
| 78 | 4628404 | Шланг | 1 |
| 79 | 4628405 | Шланг | 1 |
| 80 | 4628406 | Шланг | 1 |
| 81 | 4628407 | Шланг | 1 |
| 82 | 4628408 | Шланг | 1 |
| 84 | 4628414 | Шланг | 1 |
| 86 | 4628416 | Шланг | 1 |
| 88 | 4628418 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
