Блок кондиционера — HITACHI ZX50U-2

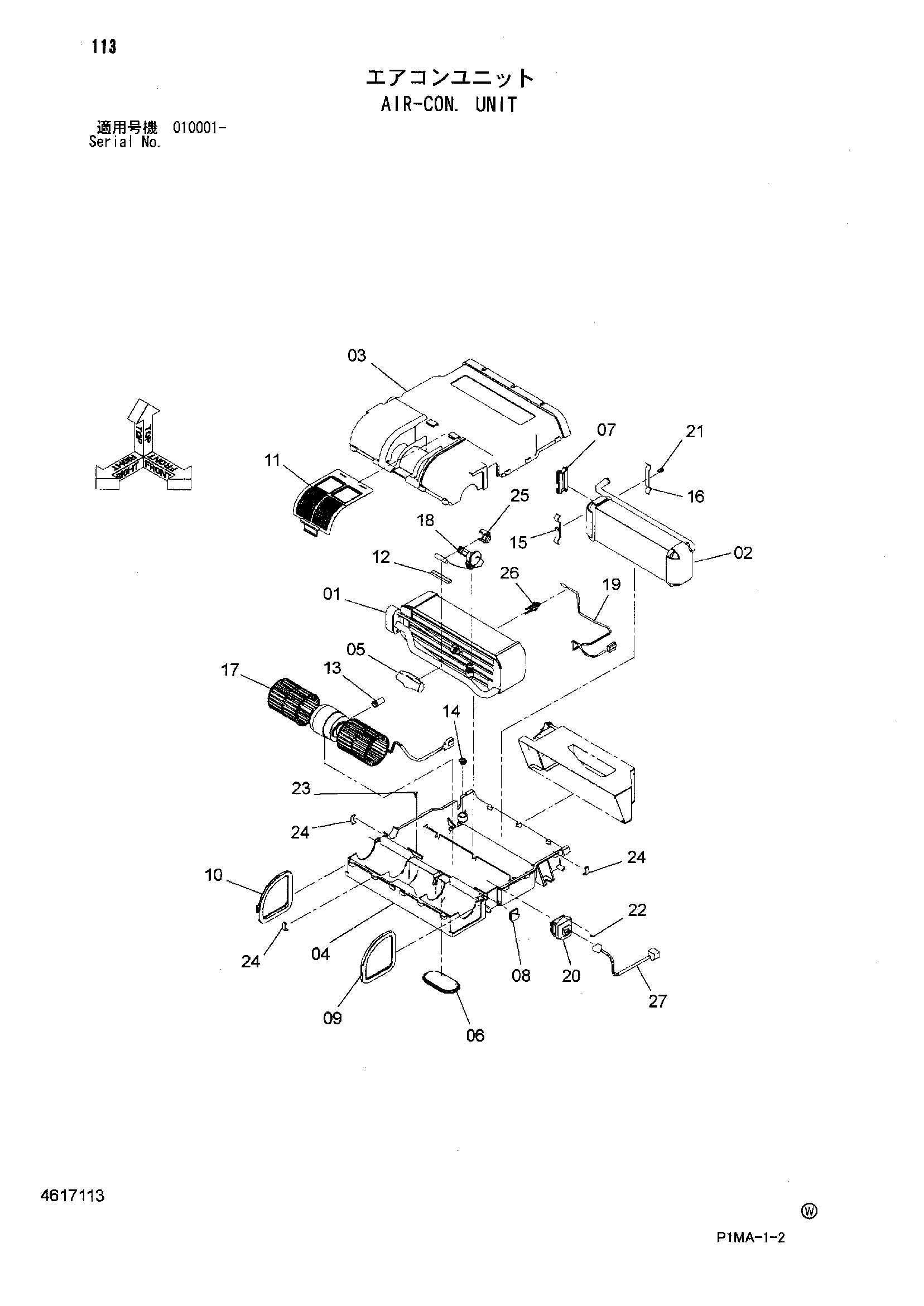

Заводская схема «Блок кондиционера» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4617113 | Блок кондиционера | 1 | |
| 01 | 4641212 | Евапоратор | 1 |
| 02 | 4641213 | Коре | 1 |
| 03 | 4641214 | Корпус | 1 |
| 04 | 4641215 | Корпус | 1 |
| 05 | 4641216 | Резиновая прокладка | 1 |
| 06 | 4641217 | Пробка | 1 |
| 07 | 4641218 | Пробка | 1 |
| 08 | 4641219 | Пробка | 1 |
| 09 | 4641220 | Фильтр воздушный | 1 |
| 10 | 4641221 | Фильтр воздушный | 1 |
| 11 | 4641222 | Фильтр воздушный | 1 |
| 12 | 4641223 | Палец | 1 |
| 13 | 4639428 | Шланг | 1 |
| 14 | 4641225 | Пробка | 2 |
| 15 | 4641226 | Хомут трубки | 1 |
| 16 | 4641227 | Хомут трубки | 1 |
| 17 | 4641228 | Вентилятор | 1 |
| 18 | 4641229 | Клапан | 1 |
| 19 | 4641230 | Жгут проводов | 1 |
| 20 | 4641231 | Резистор | 1 |
| 21 | 4641232 | Болт | 1 |
| 22 | 4627656 | Самонарезающий винт | 2 |
| 23 | 4641234 | Винт с шайбой | 3 |
| 24 | 4641235 | Хомут | 11 |
| 25 | 4641236 | Хомут | 1 |
| 26 | 4641237 | Держатель | 1 |
| 27 | 4641238 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
