Электрооборудование (1-2) — HITACHI ZX50U-2

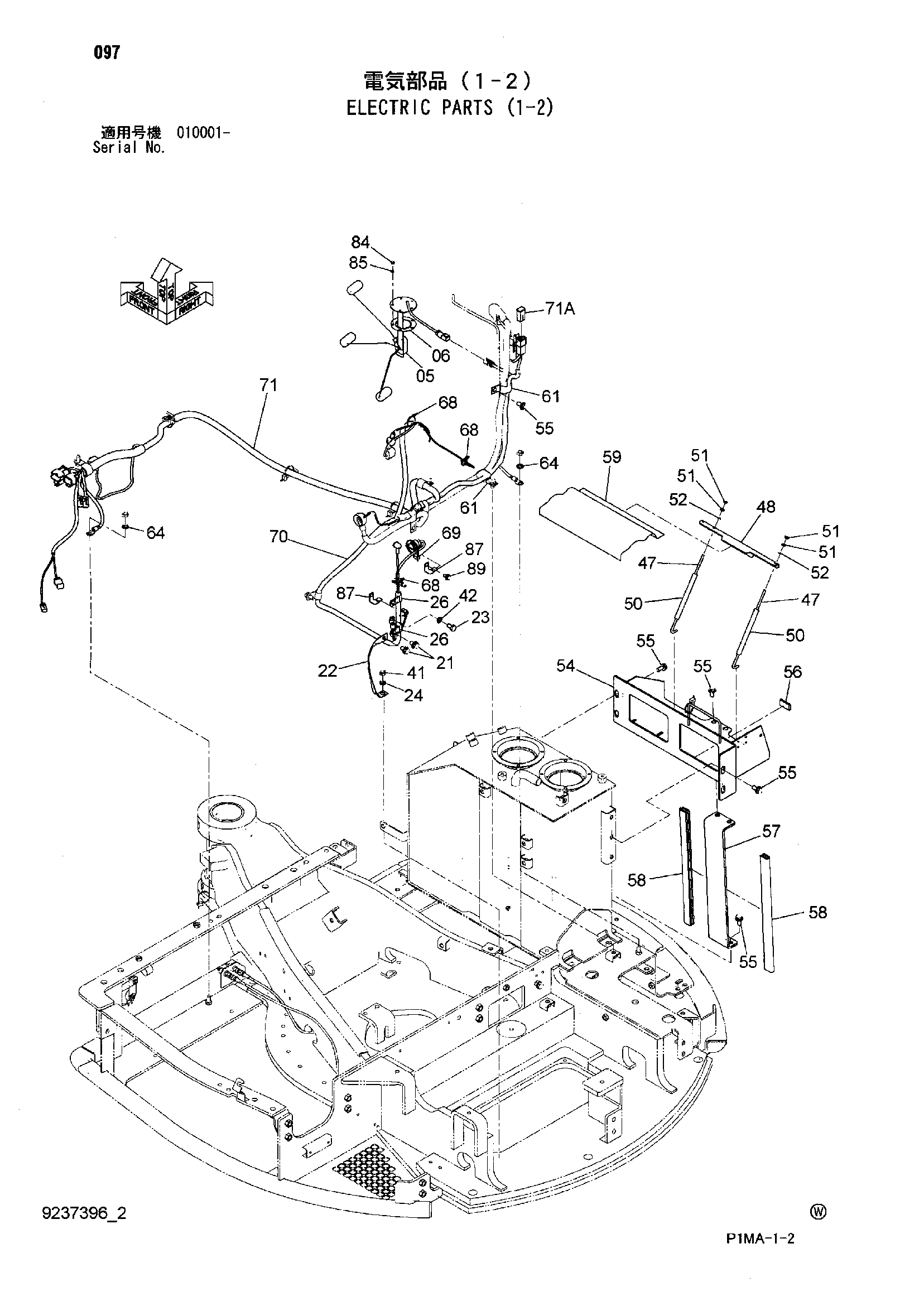

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX50U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4617315 | Поплавок | 1 |
| 06 | 4376524 | Манжета | 1 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4372789 | Жгут проводов | 1 |
| 23 | J901020 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 26 | 4190275 | Зажим | 2 |
| 41 | J950010 | Гайка | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 47 | 4623695 | Болт | 2 |
| 48 | 4279716 | Кронштейн | 1 |
| 50 | 4289704 | Трубка | 2 |
| 51 | M500605 | Гайка | 4 |
| 52 | A590106 | Плоская шайба | 2 |
| 54 | 7045688 | Кронштейн | 1 |
| 55 | J271025 | Болт с шайбой | 8 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4418114 | Резиновая прокладка | 1 |
| 57 | 8095065 | Кронштейн | 1 |
| 58 | 4617494 | Резиновая прокладка | 2 |
| 59 | 4411944 | Крышка | 1 |
| 61 | 4190282 | Зажим | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 68 | 4326365 | Ленточный зажим | 3 |
| 69 | 4055312 | Ленточный зажим | 1 |
| 70 | 3101755 | Жгут проводов | 1 |
| 71 | 2051217 | Жгут проводов | 1 |
| 71A | 4414201 | Фусибле-линк | 1 |
| 84 | M500504 | Гайка | 5 |
| 85 | A590905 | Пружинная шайба | 5 |
| 87 | 4381930 | Кронштейн | 2 |
| 89 | J260816 | Болт с шайбой | 1 |
| 89A | J900816 | Болт | 1 |
| 89B | A590108 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
