Управление двигателем [стандарт] — HITACHI ZX50U

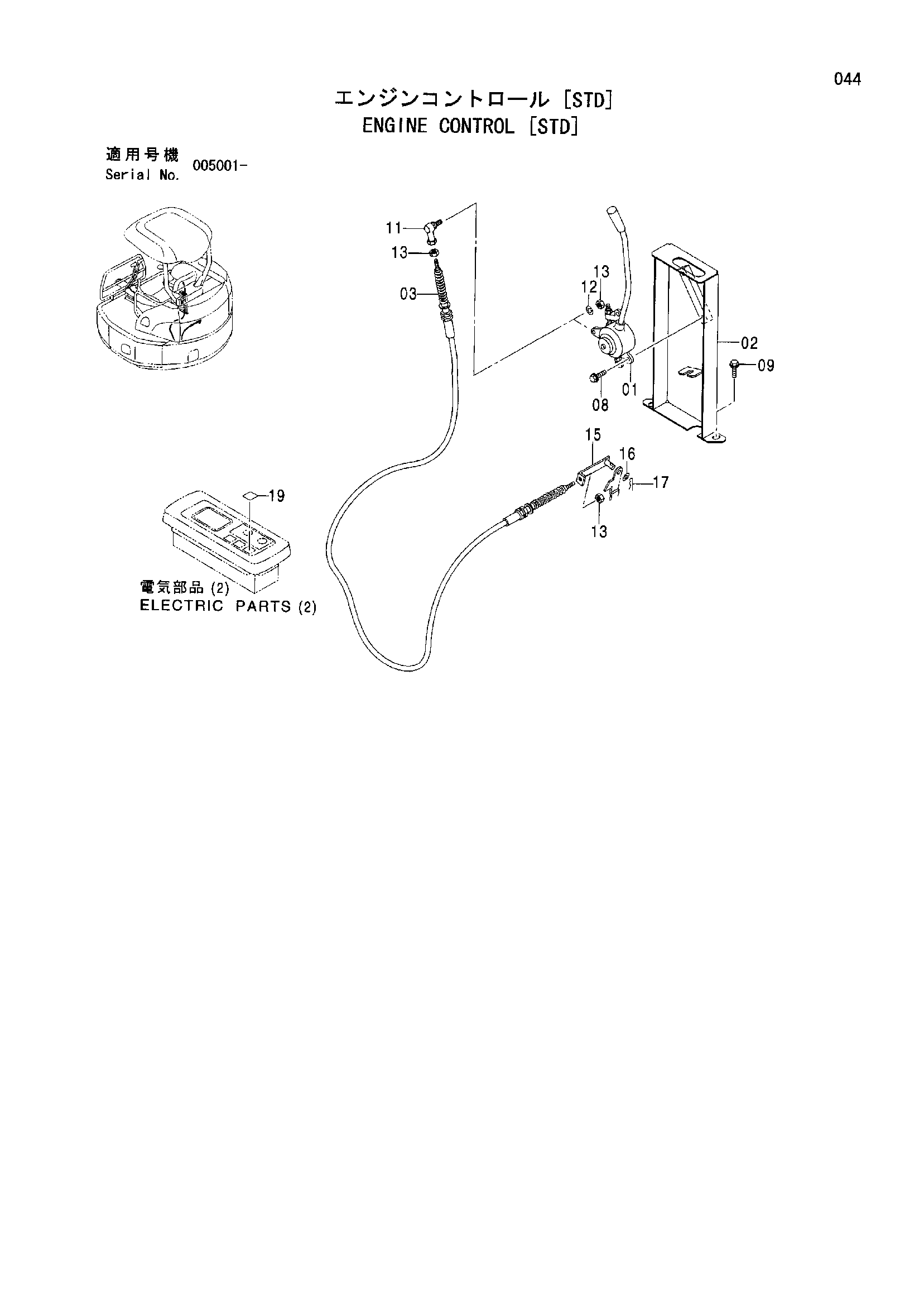

Заводская схема «Управление двигателем [стандарт]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Управление двигателем [стандарт] HITACHI ZX50U](/catalog-drawings/c8/c8c2a310-4226-4673-a4b1-75974b50ec08.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4325764 | Рычаг | 1 |
| 02 | 7041915 | Кронштейн | 1 |
| 03 | 4418116 | Трос управления | 1 |
| 08 | J080825 | Болт с шайбой | 2 |
| 08 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 08 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 09 | J051025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 11 | 4056016 | Шарнир | 1 |
| 12 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 12 | A590905 | Пружинная шайба | 1 |
| 13 | J231105 замена: M500504 | Гайка | 3 |
| 13 | M500504 | Гайка | 3 |
| 15 | 9745306 | Кронштейн | 1 |
| 16 | J253106 замена: A590106 | Плоская шайба | 1 |
| 16 | A590106 | Плоская шайба | 1 |
| 17 | A762020 | Шплинт | 1 |
| 19 | 4419643 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
