Правая консоль [кабина, Европа] — HITACHI ZX50U

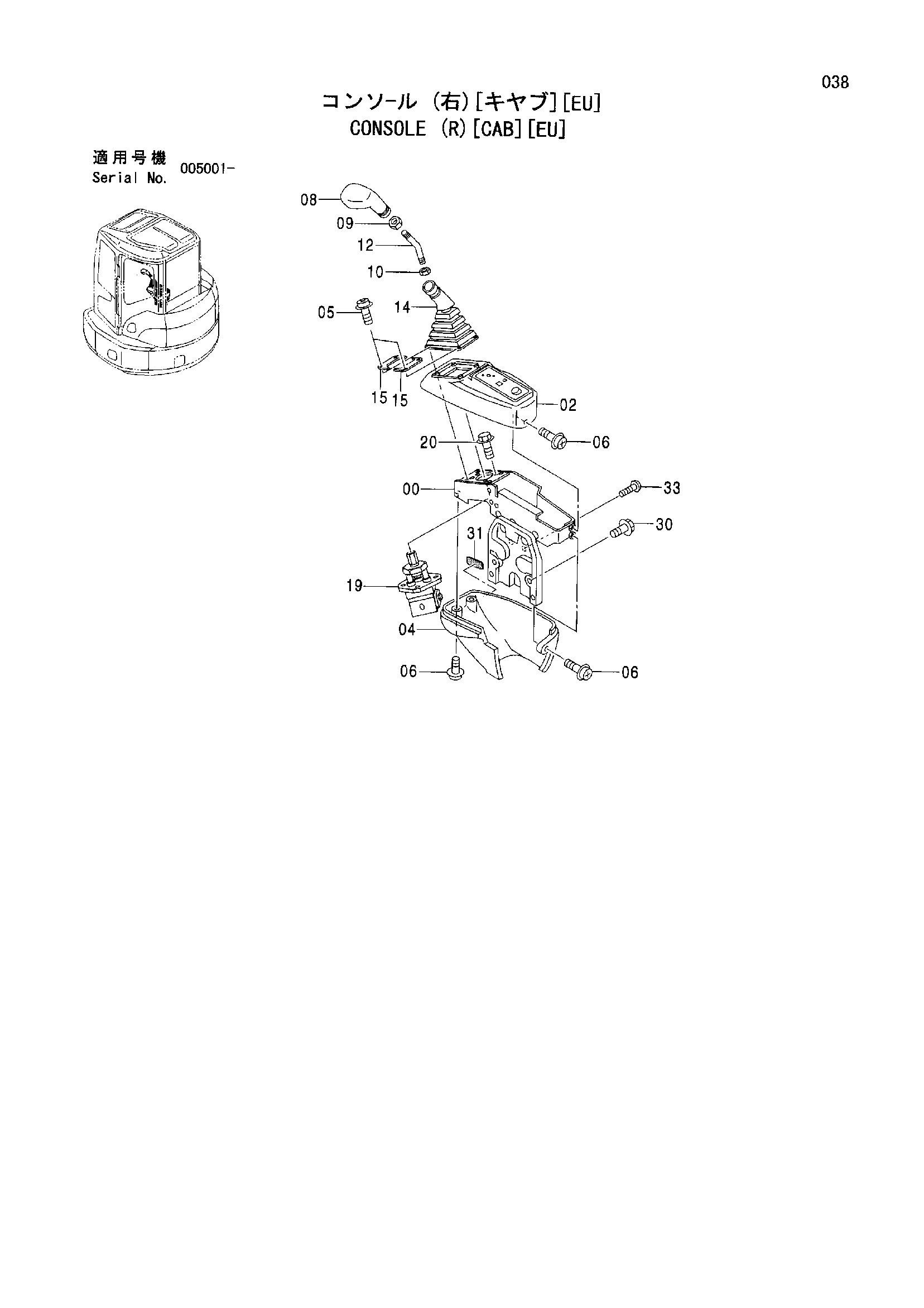

Заводская схема «Правая консоль [кабина, Европа]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Правая консоль [кабина, Европа] HITACHI ZX50U](/catalog-drawings/f8/f8864b54-5f80-4c69-9656-3ea1408a9944.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458285 | Рама | 1 |
| 02 | 4458286 | Крышка | 1 |
| 04 | 4458287 | Крышка | 1 |
| 05 | J680625 | Винт с шайбой | 4 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 2045473 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 12 | 4488460 | Рычаг | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J260816 | Болт с шайбой | 4 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 30 | J260820 | Болт с шайбой | 3 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4483211 | Резиновая прокладка | 1 |
| 33 | 4373194 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
