Гидролинии рычага отвала PAT (1) — HITACHI ZX50U

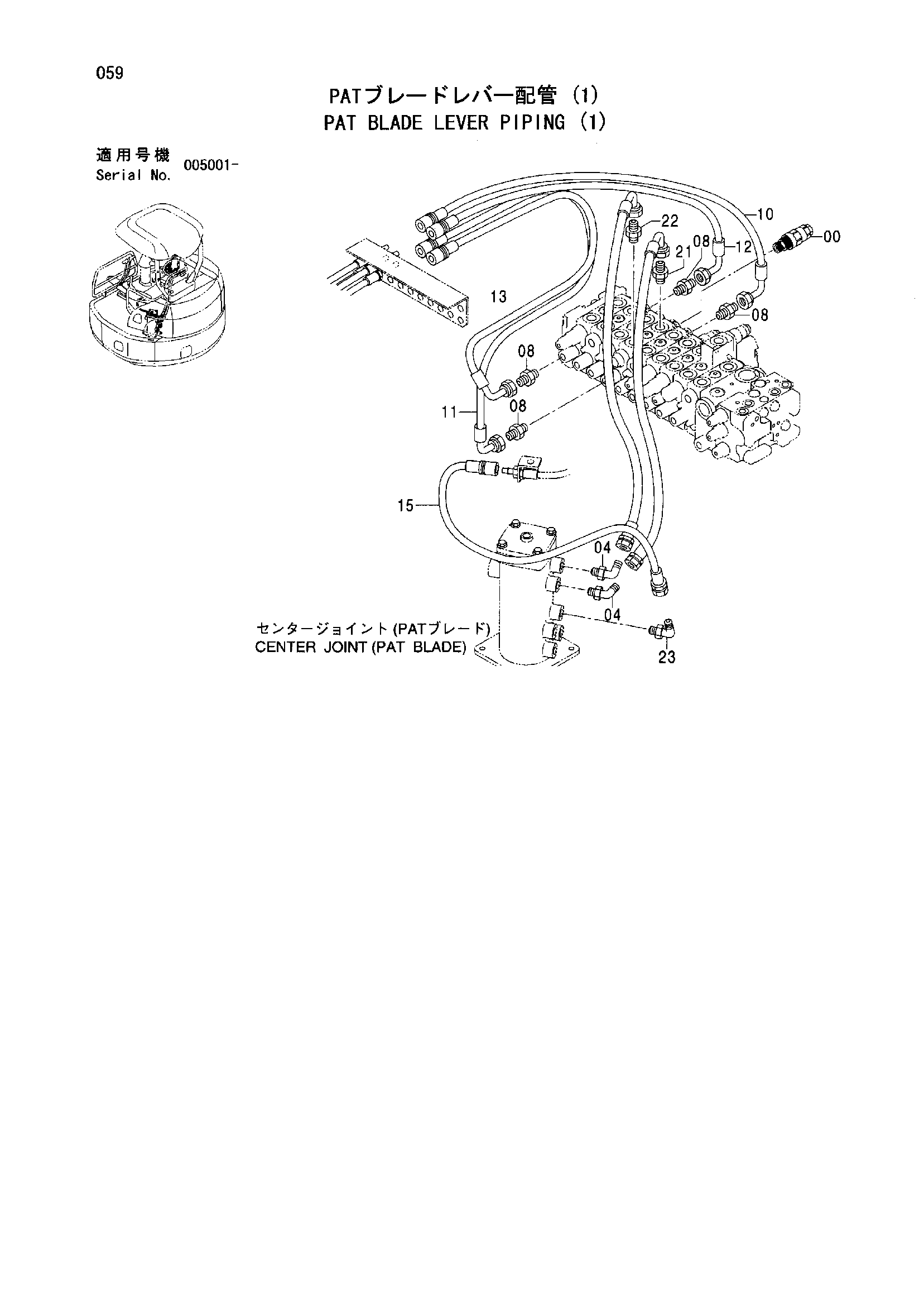

Заводская схема «Гидролинии рычага отвала PAT (1)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4456618 | Предохранительный клапан | 2 |
| 04 | 4434982 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4485331 | Шланг | 1 |
| 06 | 4485332 | Шланг | 1 |
| 08 | 4042030 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4475024 | Шланг | 1 |
| 11 | 4475025 | Шланг | 1 |
| 12 | 4474990 | Шланг | 1 |
| 13 | 4474991 | Шланг | 1 |
| 15 | 4485321 | Шланг | 1 |
| 21 | 4368207 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4368204 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4434981 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
