Детали кабины ML [ML Crane] — HITACHI ZX50U
Заводская схема «Детали кабины ML [ML Crane]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

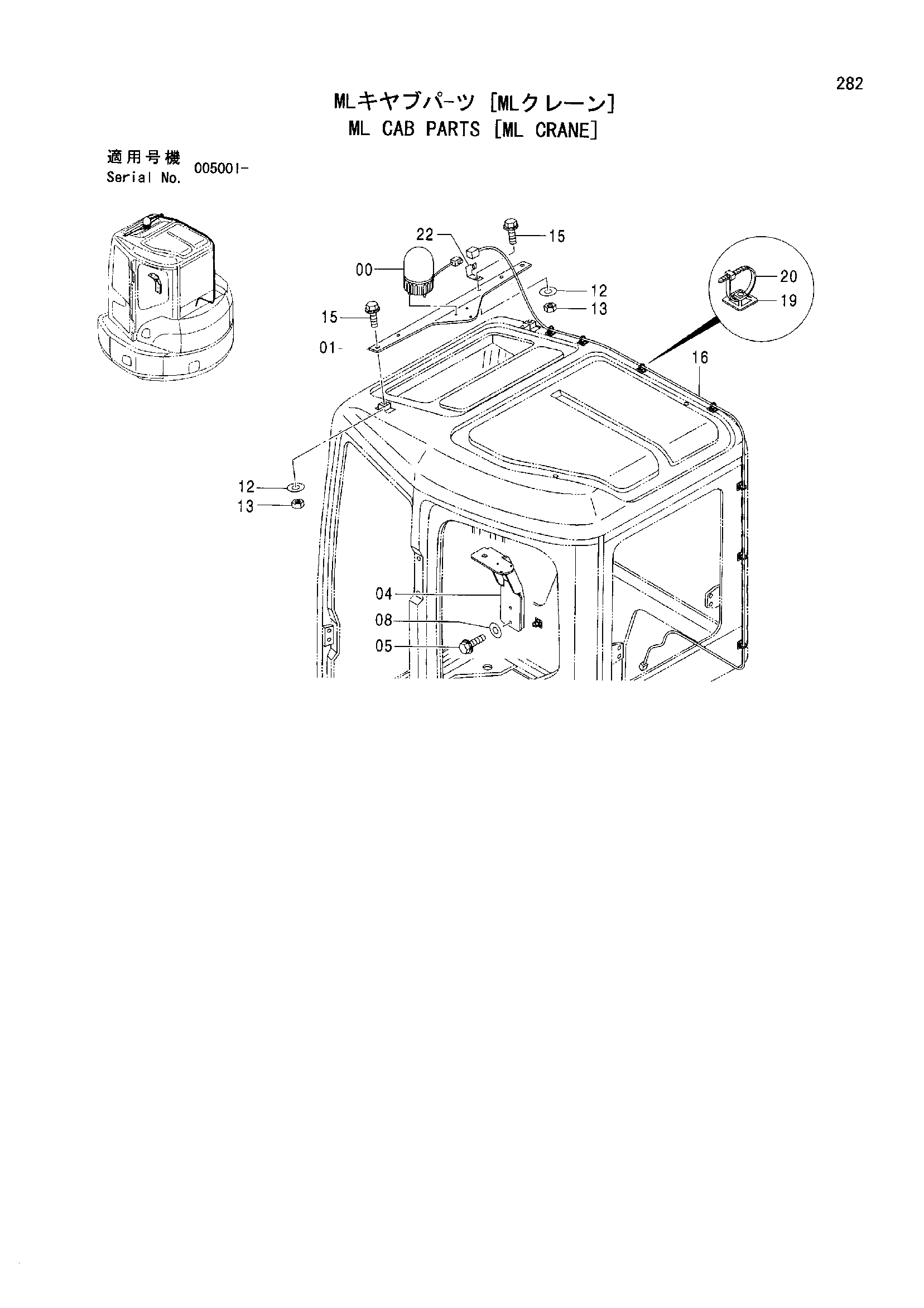

![Схема Детали кабины ML [ML Crane] HITACHI ZX50U](/catalog-drawings/a5/a5a14fad-17f0-44ec-a573-08d8dd7f3b90.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613447 | Фонарь | 1 |
| 01 | 3097952 | Кронштейн | 1 |
| 04 | 8091259 | Кронштейн | 1 |
| 05 | J260625 | Болт с шайбой | 2 |
| 05A | J900625 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | A590106 | Плоская шайба | 2 |
| 12 | A590110 | Плоская шайба | 3 |
| 13 | J950010 | Гайка | 3 |
| 15 | J271025 | Болт с шайбой | 3 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 16 | 4477597 | Жгут проводов | 1 |
| 19 | 4289709 | Опора | 8 |
| 20 | 4289708 | Зажим | 8 |
| 22 | 4408572 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
