Кабина (3) (с кондиционером) — HITACHI ZX50U

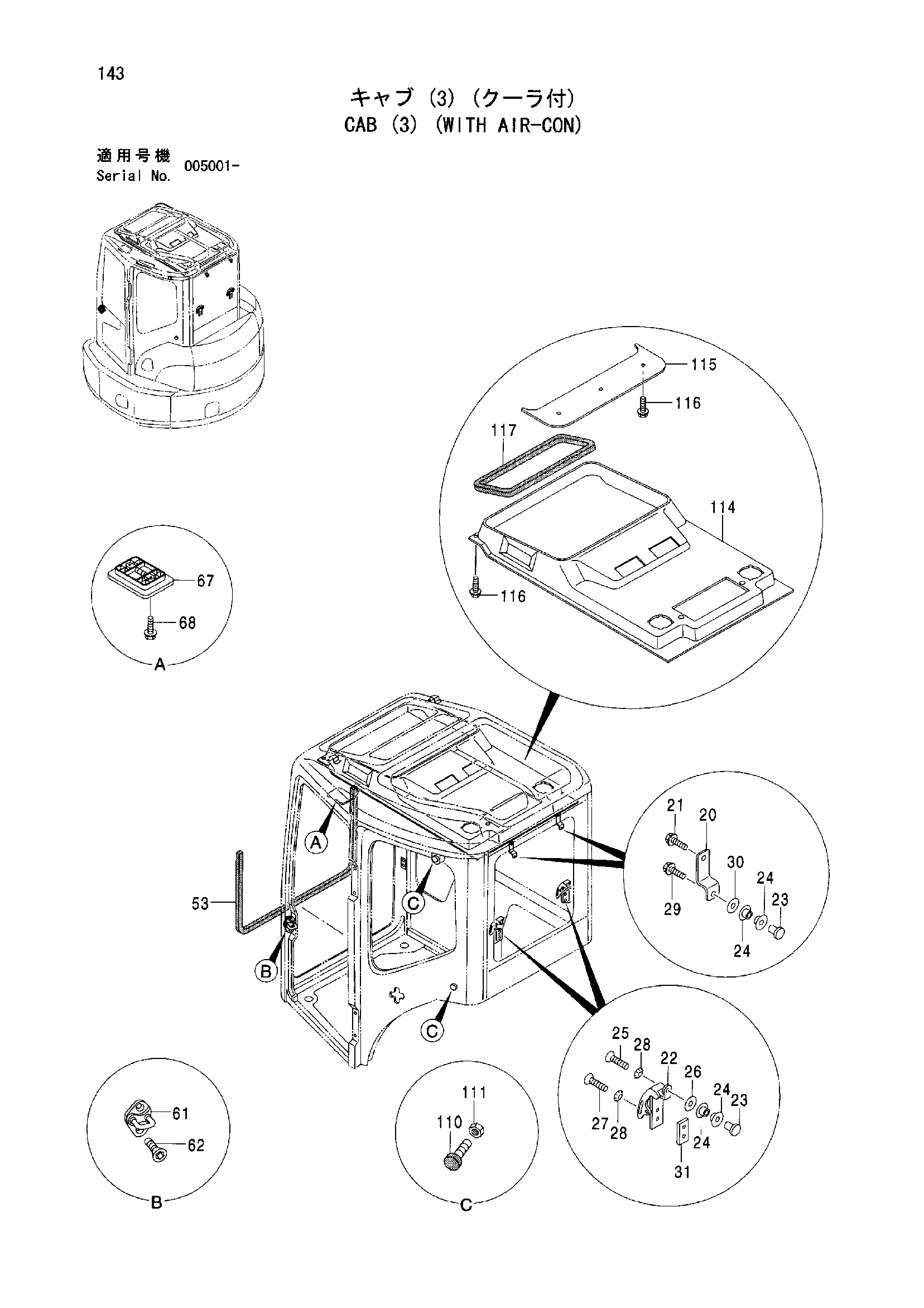

Заводская схема «Кабина (3) (с кондиционером)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4424675 | Пружина | 2 |
| 21 | 4380970 | Болт | 2 |
| 22 | 4347060 | Замок | 2 |
| 23 | 4424676 | Фиксатор | 4 |
| 24 | 4347062 | Амортизатор | 8 |
| 25 | 4424750 | Винт | 2 |
| 26 | 4424751 | Шайба | 2 |
| 27 | 4380958 | Винт | 4 |
| 28 | 4424752 | Шайба | 4 |
| 29 | 4424753 | Болт | 2 |
| 30 | 4436206 | Шайба | 2 |
| 31 | 4424677 | Сиденье | 2 |
| 53 | 4424692 | Уплотнительная окантовка | 1 |
| 61 | 4347035 | Ответная планка | 1 |
| 62 | 4424759 | Болт | 2 |
| 67 | 4424703 | Плафон кабины | 1 |
| 68 | 4424760 | Винт | 2 |
| 110 | 4347063 | Ограничитель | 2 |
| 111 | 4424763 | Гайка | 2 |
| 114 | 4427544 | Крышка | 1 |
| 115 | 4425835 | Крышка | 1 |
| 116 | 4424723 | Заклёпка | 5 |
| 117 | 4424721 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
