Гидролинии блокировки [ML Crane] — HITACHI ZX50U

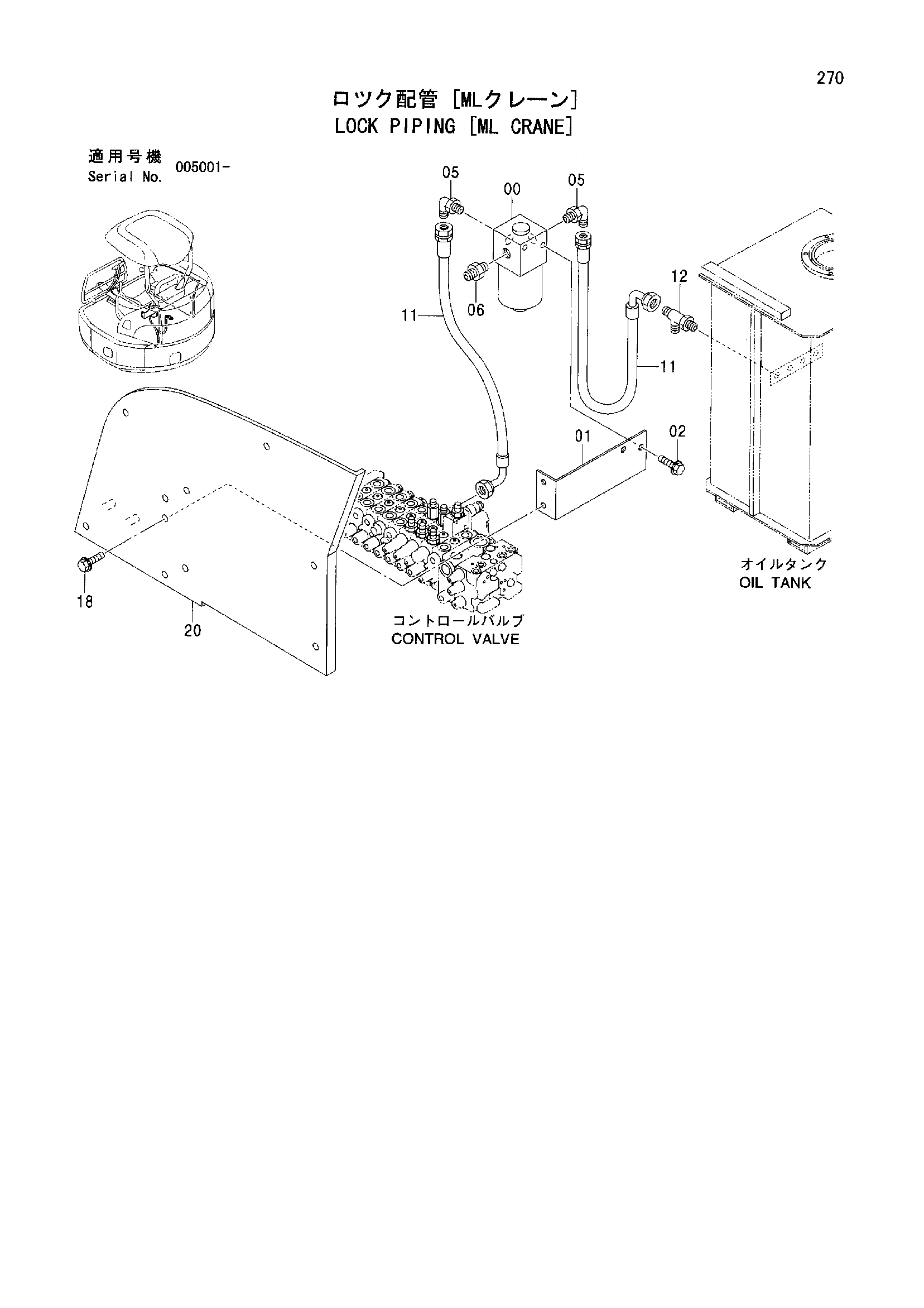

Заводская схема «Гидролинии блокировки [ML Crane]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии блокировки [ML Crane] HITACHI ZX50U](/catalog-drawings/24/2473b846-672d-4936-828c-a548830a020e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438092 | Электромагнитный клапан | 1 |
| 01 | 9759605 | Кронштейн | 1 |
| 02 | J260614 | Болт с шайбой | 2 |
| 02A | J900614 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 05 | 4434981 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4042030 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4482964 | Шланг | 2 |
| 12 | 4196405 | Тройник | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 7046569 | Брзккет | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
