Гидроцилиндр отвала — HITACHI ZX50U

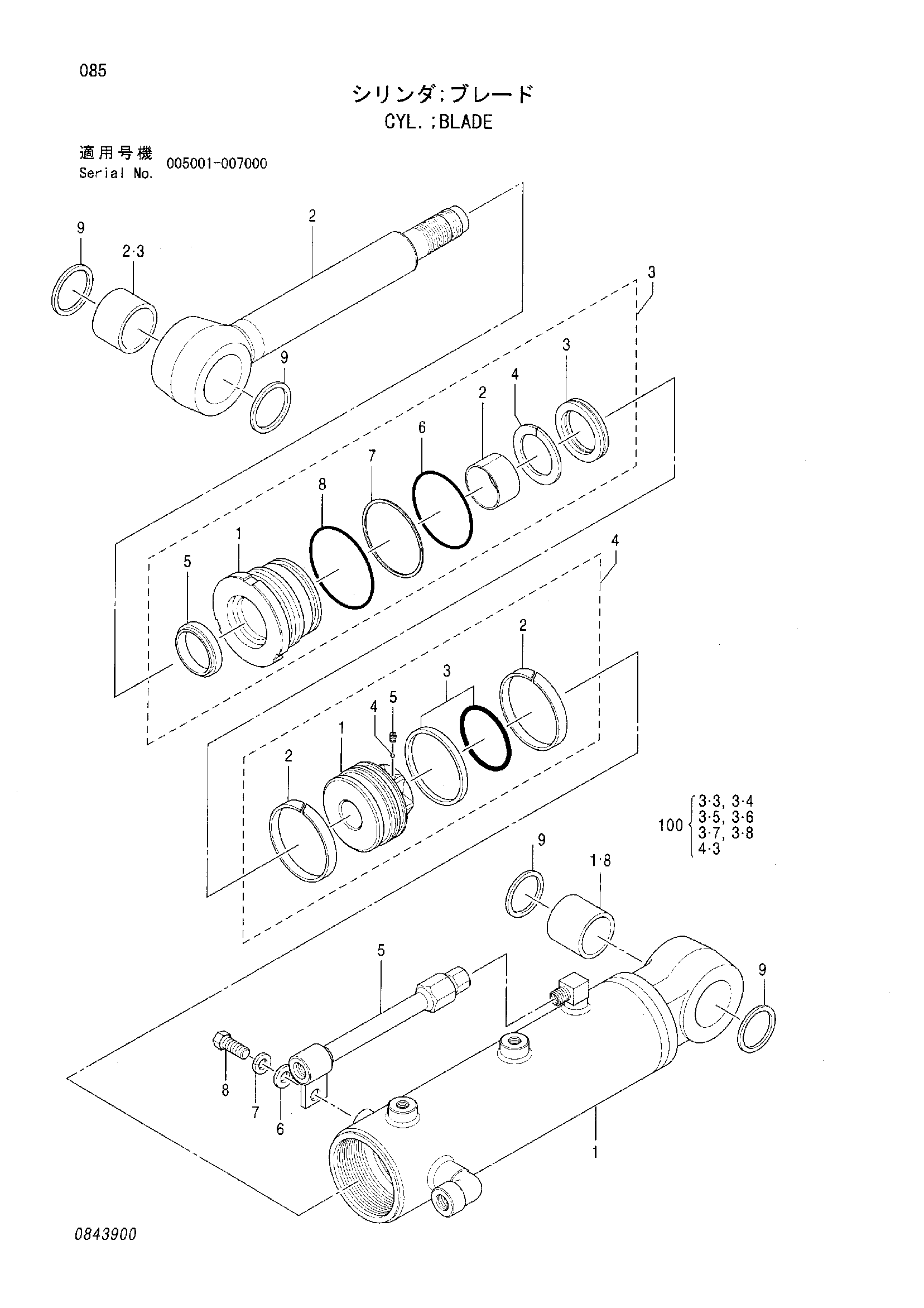

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4468880 | Гидроцилиндр отвала | 1 | |
| 1 | 0843901 | Труба гидроцилиндра в сборе | 1 |
| 1-8 | 4334427 | Втулка | 1 |
| 2 | 0843902 | Шток поршня в сборе | 1 |
| 2-3 | 4334427 | Втулка | 1 |
| 3 | 0843903 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0843904 | Головка гидроцилиндра | 1 |
| 3-2 | 0479203 | Втулка | 1 |
| 3-3 | 0654204 | U-образная манжета | 1 |
| 3-4 | 0843503 | Опорное кольцо | 1 |
| 3-5 | 0662802 | Грязесъёмное кольцо | 1 |
| 3-6 | 0843805 | Уплотнительное кольцо | 1 |
| 3-7 | 0479209 | Опорное кольцо | 1 |
| 3-8 | 0479210 | Уплотнительное кольцо | 1 |
| 4 | 0843806 | Поршень в сборе | 1 |
| 4-1 | 0843807 | Поршень | 1 |
| 4-2 | 0479212 | Направляющее кольцо | 2 |
| 4-3 | 0479213 | Уплотнительное кольцо | 1 |
| 4-4 | 0478719 | Стальной шарик | 1 |
| 4-5 | 0479214 | Установочный винт | 1 |
| 5 | 0843905 | Трубка | 1 |
| 6 | 0658610 | Шайба | 1 |
| 7 | 0662807 | Пружинная шайба | 1 |
| 8 | 0843906 | Болт | 1 |
| 9 | 4356109 | Пылезащитное уплотнение | 4 |
| 100 | 0843907 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
