Пилотные гидролинии (1-1) — HITACHI ZX50U

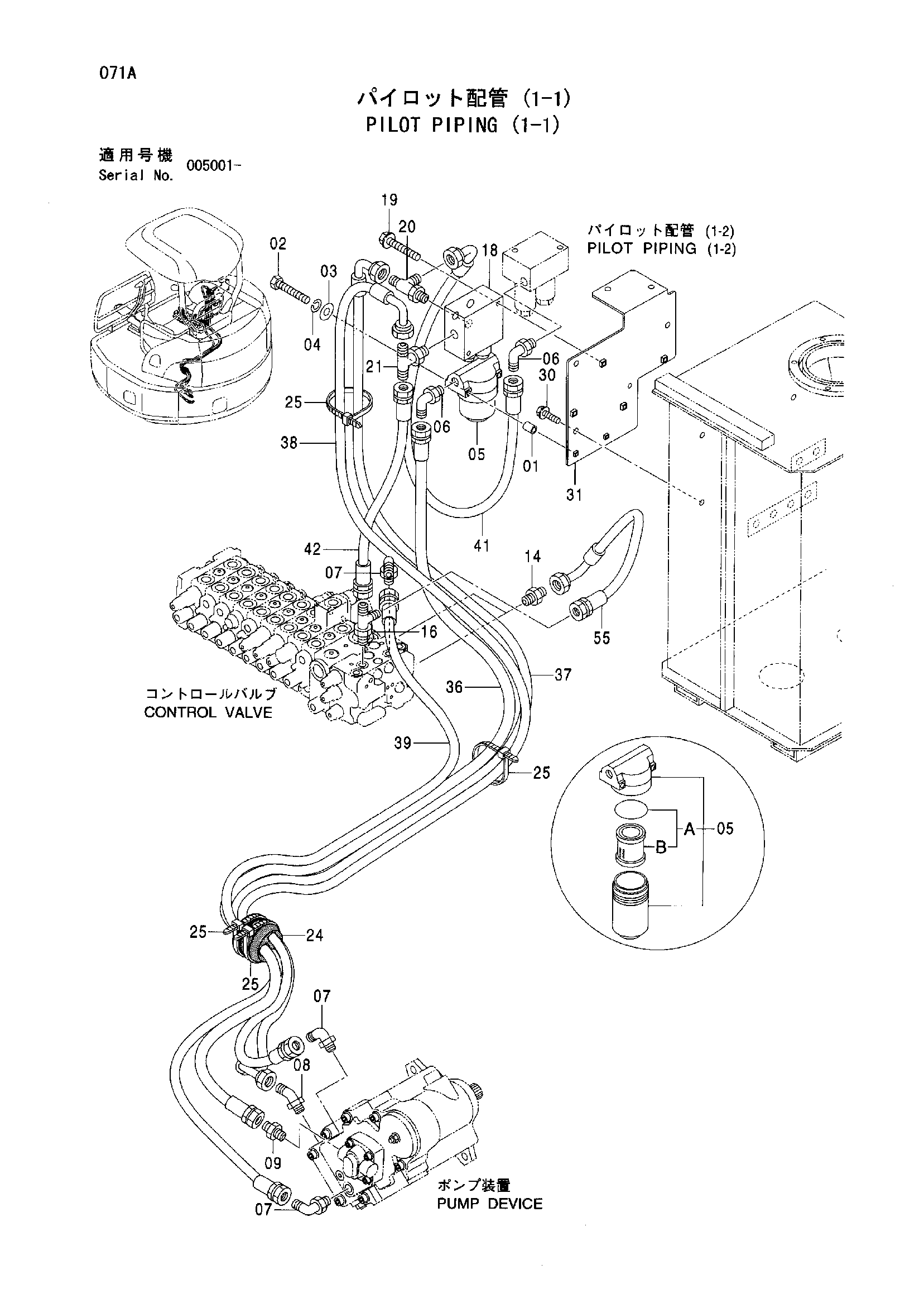

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277425 | Проставка | 2 |
| 02 | J960680 замена: J900680 | Болт | 2 |
| 02 | J900680 | Болт | 2 |
| 03 | J253106 замена: A590106 | Плоская шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | J252106 замена: A590906 | Пружинная шайба | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4457683 | Масляный фильтр | 1 |
| 05A | 4294130 | Фильтрующий элемент | 1 |
| 05B | 4294129 | Фильтрующий элемент | 1 |
| 06 | 4434982 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4108100 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042031 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4042030 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4406156 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4435702 | Клапан | 1 |
| 18 | 4613450 | Клапан | 1 |
| 19 | J090870 | Болт с шайбой | 2 |
| 19 | J260870 замена: J900870 | Болт с шайбой | 2 |
| 19 | J260870 замена: A590108 | Болт с шайбой | 2 |
| 20 | 4368225 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4368218 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4469535 | Резиновая втулка | 1 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 30 | J090820 | Болт с шайбой | 3 |
| 30 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 30 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 31 | 8087186 | Кронштейн | 1 |
| 36 | 4474931 | Шланг | 1 |
| 37 | 4474932 | Шланг | 1 |
| 38 | 4474933 | Шланг | 1 |
| 39 | 4474934 | Шланг | 1 |
| 41 | 4474936 | Шланг | 1 |
| 42 | 4474937 | Шланг | 1 |
| 55 | 4479334 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
