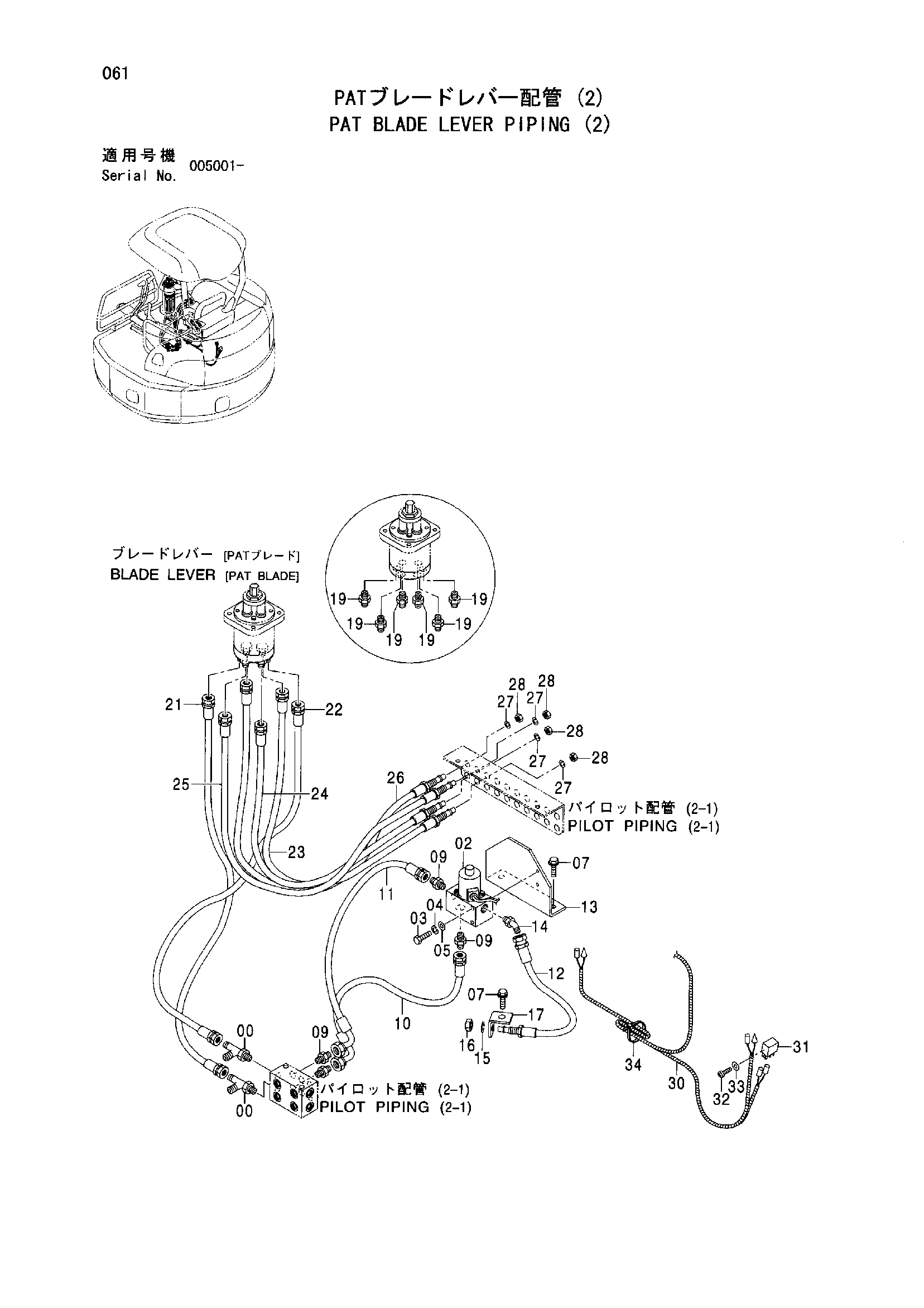

Гидролинии рычага отвала PAT (2) — HITACHI ZX50U
Заводская схема «Гидролинии рычага отвала PAT (2)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406156 | Тройник | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4411189 | Электромагнитный клапан | 1 |
| 03 | J900655 | Болт | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | A590106 | Плоская шайба | 2 |
| 07 | J260825 | Болт с шайбой | 3 |
| 07A | J900825 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4042030 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4485324 | Шланг | 1 |
| 11 | 4485323 | Шланг | 1 |
| 12 | 4485322 | Шланг | 1 |
| 13 | 9760162 | Кронштейн | 1 |
| 14 | 4108100 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A590912 | Пружинная шайба | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | 9759471 | Кронштейн | 1 |
| 19 | 4042030 | Адаптер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4485325 | Шланг | 1 |
| 22 | 4485326 | Шланг | 1 |
| 23 | 4485327 | Шланг | 1 |
| 24 | 4485328 | Шланг | 1 |
| 25 | 4485329 | Шланг | 1 |
| 26 | 4485330 | Шланг | 1 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J950012 | Гайка | 4 |
| 30 | 3096168 | Жгут проводов | 1 |
| 31 | 4394590 | Реле | 1 |
| 32 | J691512 | Винт | 1 |
| 33 | A590105 | Плоская шайба | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
