Поршневой насос — HITACHI ZX50U

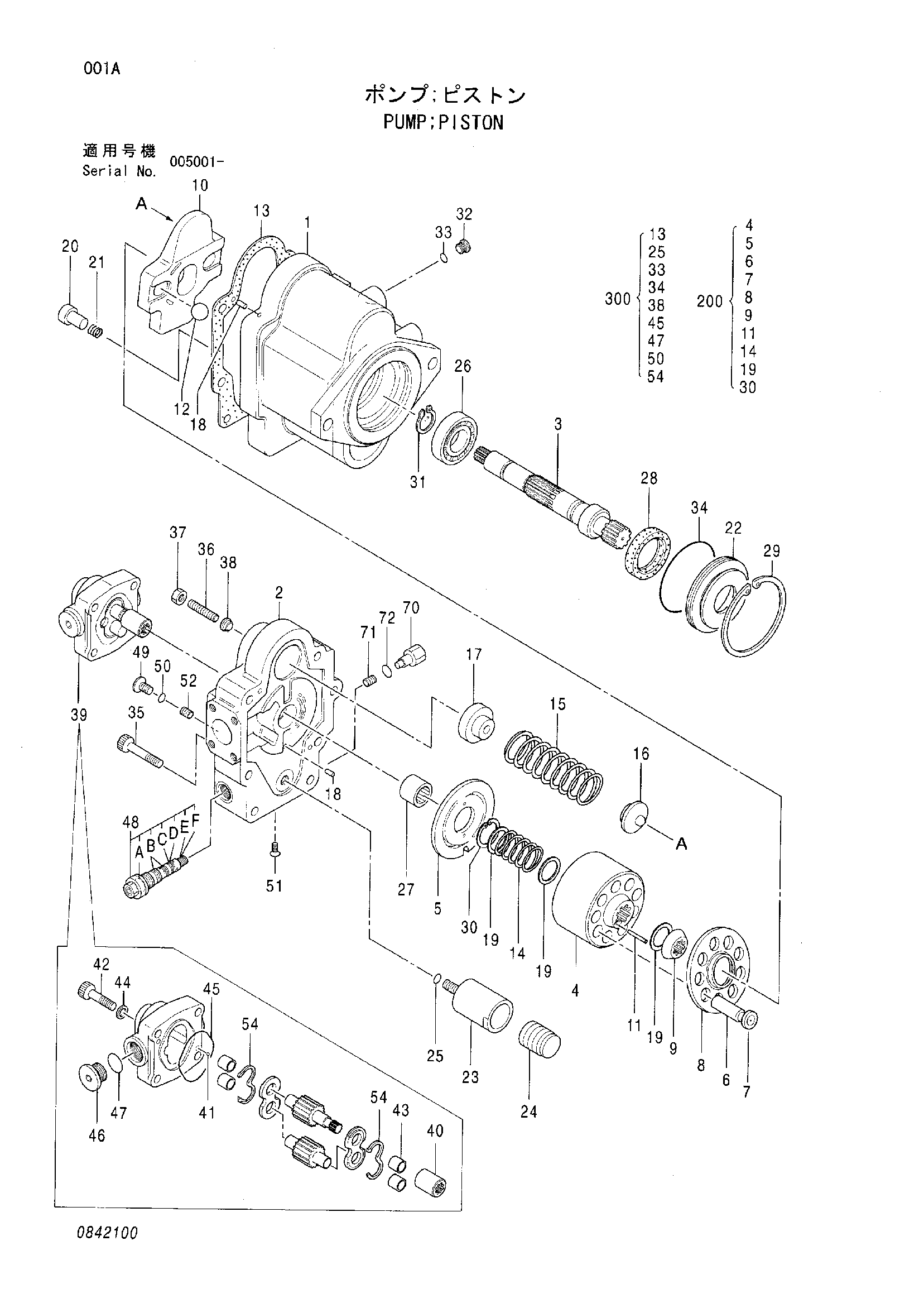

Заводская схема «Поршневой насос» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4466797 | Поршневой насос | 1 | |
| 3 | 0842101 | Вал | 1 |
| 10 | 0842102 | Пластина | 1 |
| 12 | 0842103 | Палец | 2 |
| 15 | 0842104 | Пружина | 1 |
| 16 | 0800005 | Держатель | 1 |
| 17 | 0630612 | Направляющая пружины | 1 |
| 18 | 0429816 | Палец | 3 |
| 20 | 0842105 | Стопорный палец | 1 |
| 21 | 0800007 | Пружина | 1 |
| 22 | 0630606 | Держатель | 1 |
| 23 | 0842106 | Втулка | 1 |
| 24 | 0842113 | Поршень | 1 |
| 26 | 0429817 | Шариковый подшипник | 1 |
| 27 | 0429818 | Игольчатый подшипник | 1 |
| 29 | 988850 | Стопорное кольцо | 1 |
| 30 | 446751 | Стопорное кольцо | 1 |
| 31 | 942517 | Стопорное кольцо | 1 |
| 32 | 0630505 | Пробка | 1 |
| 35 | 0800010 | Болт с внутренним шестигранником | 7 |
| 36 | 0655913 | Винт | 1 |
| 37 | 0630509 | Гайка | 1 |
| 38 | 4608835 | Уплотнительная шайба | 1 |
| 39 | 4345902 | Шестерённый насос в сборе | 1 |
| 40 | 0800012 | Муфта | 1 |
| 46 | 0630506 | Пробка | 1 |
| 48A | 4506420 | Уплотнительное кольцо | 1 |
| 48B | 0842107 | Уплотнительное кольцо | 2 |
| 48C | 0842802 | Опорное кольцо | 1 |
| 48D | 0842108 | Уплотнительное кольцо | 1 |
| 48E | 0842109 | Уплотнительное кольцо | 1 |
| 48F | 0842601 | Опорное кольцо | 1 |
| 49 | 0664917 | Пробка | 1 |
| 70 | 0842110 | Втулка | 1 |
| 71 | 0429712 | Пробка | 1 |
| 72 | 4509180 | Уплотнительное кольцо | 1 |
| 200 | 0842111 | Гидроцилиндр. баррел комплект | 1 |
| 300 | 0842112 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
