Рычаги хода (2) — HITACHI ZX50U

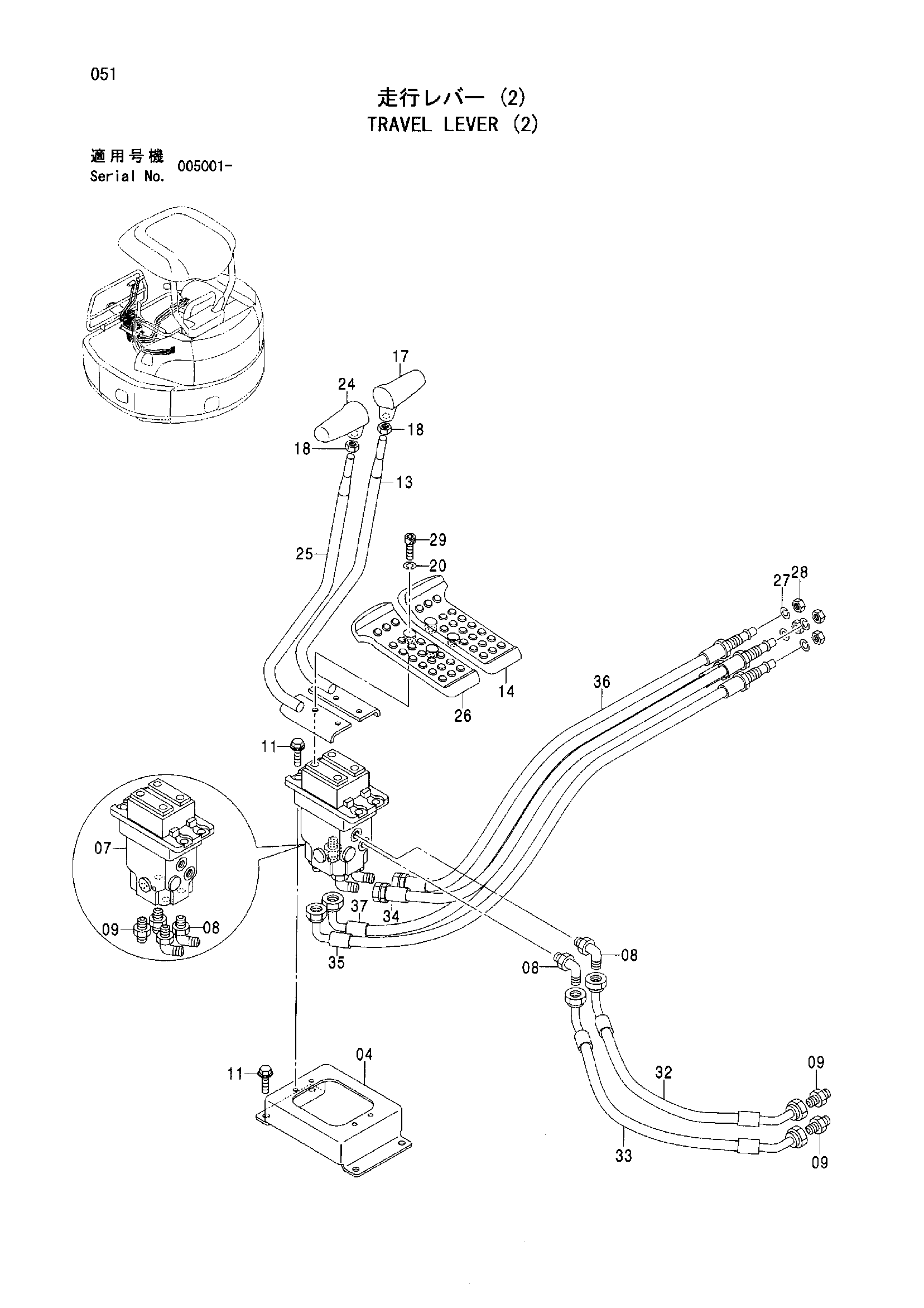

Заводская схема «Рычаги хода (2)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8088514 | Кронштейн | 1 |
| 07 | 4467243 | Пилотный клапан | 1 |
| 08 | 4434981 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | J090825 | Болт с шайбой | 8 |
| 11 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 11 | J260825 замена: A590108 | Болт с шайбой | 8 |
| 13 | 8088394 | Рычаг | 1 |
| 14 | 1030519 | Педаль | 1 |
| 17 | 2045468 | Рукоятка | 1 |
| 17 | 2051176 | Рукоятка | 1 |
| 18 | 4424185 | Гайка | 2 |
| 20 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 24 | 2045469 | Рукоятка | 1 |
| 24 | 2051177 | Рукоятка | 1 |
| 25 | 8085214 | Рычаг | 1 |
| 26 | 1030516 | Педаль | 1 |
| 27 | J252212 замена: A590912 | Пружинная шайба | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J231212 замена: J950012 | Гайка | 4 |
| 28 | J950012 | Гайка | 4 |
| 29 | J770820 замена: J780820 | Болт с внутренним шестигранником | 4 |
| 29 | J780820 | Болт с внутренним шестигранником | 4 |
| 32 | 4474976 | Шланг | 1 |
| 33 | 4474977 | Шланг | 1 |
| 34 | 4474978 | Шланг | 1 |
| 35 | 4474979 | Шланг | 1 |
| 36 | 4474980 | Шланг | 1 |
| 37 | 4474981 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
