Электрооборудование (1-4) — HITACHI ZX50U

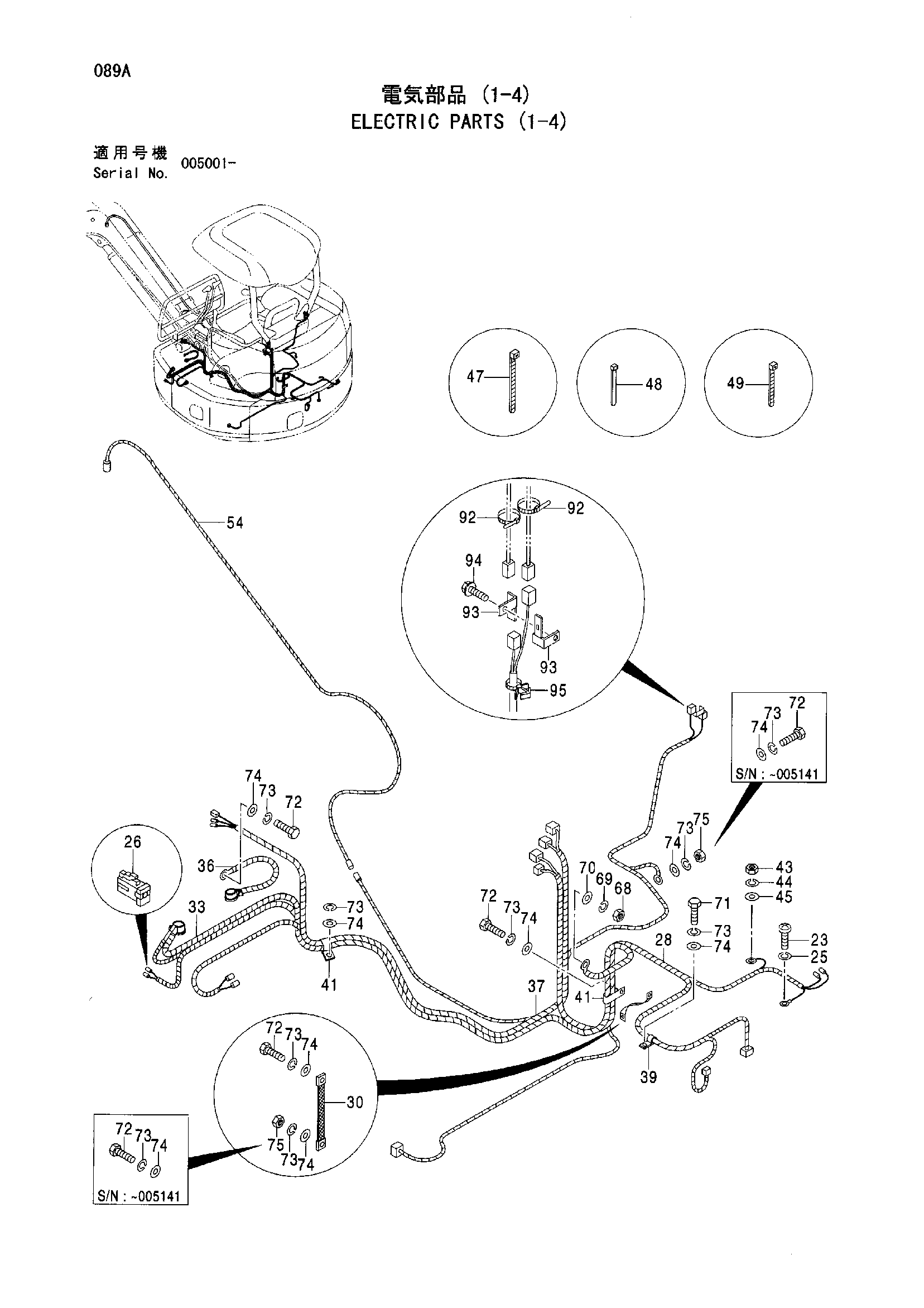

Заводская схема «Электрооборудование (1-4)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | J691416 | Винт | 1 |
| 25 | J252104 замена: A590904 | Пружинная шайба | 1 |
| 25 | A590904 | Пружинная шайба | 1 |
| 26 | 4414201 | Фусибле-линк | 2 |
| 28 | 3094555 | Жгут проводов | 1 |
| 30 | 4372789 | Жгут проводов | 1 |
| 30 | 4287366 замена: 4287366 | Масса корд | 1 |
| 33 | 4392494 | Трос | 1 |
| 36 | 4409658 | Трос | 1 |
| 37 | 3094537 | Жгут проводов | 1 |
| 39 | 4190261 | Зажим | 1 |
| 41 | 4190282 | Зажим | 2 |
| 43 | J231106 замена: M500605 | Гайка | 1 |
| 43 | M500605 | Гайка | 1 |
| 44 | J252106 замена: A590906 | Пружинная шайба | 1 |
| 44 | A590906 | Пружинная шайба | 1 |
| 45 | J253106 замена: A590106 | Плоская шайба | 1 |
| 45 | A590106 | Плоская шайба | 1 |
| 47 | 4055312 | Ленточный зажим | 21 |
| 48 | 4326365 | Ленточный зажим | 9 |
| 49 | 4055311 | Ленточный зажим | 6 |
| 54 | 4478968 | Жгут проводов | 1 |
| 68 | J231108 замена: M500807 | Гайка | 1 |
| 68 | M500807 | Гайка | 1 |
| 69 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 69 | A590908 | Пружинная шайба | 1 |
| 70 | J253108 замена: A590108 | Плоская шайба | 1 |
| 70 | A590108 | Плоская шайба | 1 |
| 71 | J971016 замена: J901016 | Болт | 1 |
| 71 | J901016 | Болт | 1 |
| 72 | J971020 | Болт | 5 |
| 72 | J971020 замена: J901020 | Болт | 3 |
| 72 | J901020 | Болт | 3 |
| 73 | J252210 замена: A590910 | Пружинная шайба | 7 |
| 73 | A590910 | Пружинная шайба | 7 |
| 74 | J253110 замена: A590110 | Плоская шайба | 7 |
| 74 | A590110 | Плоская шайба | 7 |
| 75 | J231210 замена: J950010 | Гайка | 2 |
| 75 | J950010 | Гайка | 2 |
| 92 | 4121859 | Ленточный зажим | 2 |
| 93 | 4257159 | Кронштейн | 2 |
| 94 | J090820 | Болт с шайбой | 1 |
| 94 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 94 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 95 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
