Гидролинии хода — HITACHI ZX50U

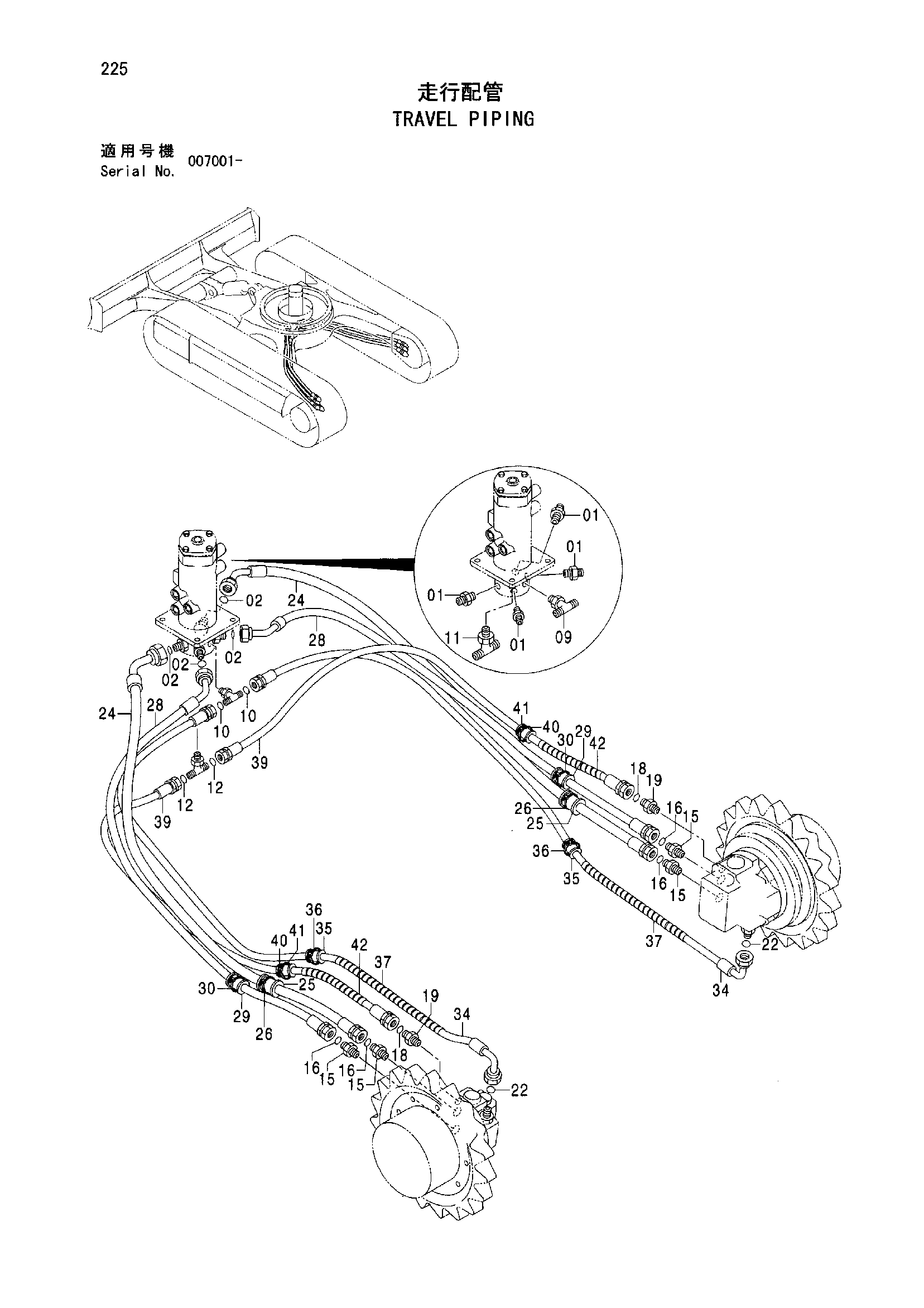

Заводская схема «Гидролинии хода» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4620399 | Адаптер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 09 | 4617461 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154235 | Уплотнительное кольцо | 2 |
| 11 | 4621136 | Тройник | 1 |
| 11A | 4622072 | Уплотнительное кольцо | 1 |
| 12 | 4622073 | Уплотнительное кольцо | 2 |
| 15 | 4620399 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | 4622073 | Уплотнительное кольцо | 2 |
| 19 | 4621543 | Адаптер | 2 |
| 19A | 4622346 | Уплотнительное кольцо | 1 |
| 22 | 4154235 | Уплотнительное кольцо | 2 |
| 24 | 3102561 | Шланг | 2 |
| 25 | 4621902 | Амортизатор | 2 |
| 26 | 4055311 | Ленточный зажим | 2 |
| 28 | 3102567 | Шланг | 2 |
| 29 | 4620902 | Амортизатор | 2 |
| 30 | 4055311 | Ленточный зажим | 2 |
| 34 | 3102568 | Шланг | 2 |
| 35 | 4620903 | Амортизатор | 2 |
| 36 | 4055311 | Ленточный зажим | 2 |
| 37 | 4327293 | Защитный кожух | 2 |
| 39 | 3102569 | Шланг | 2 |
| 40 | 4621903 | Амортизатор | 2 |
| 41 | 4055311 | Ленточный зажим | 2 |
| 42 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
